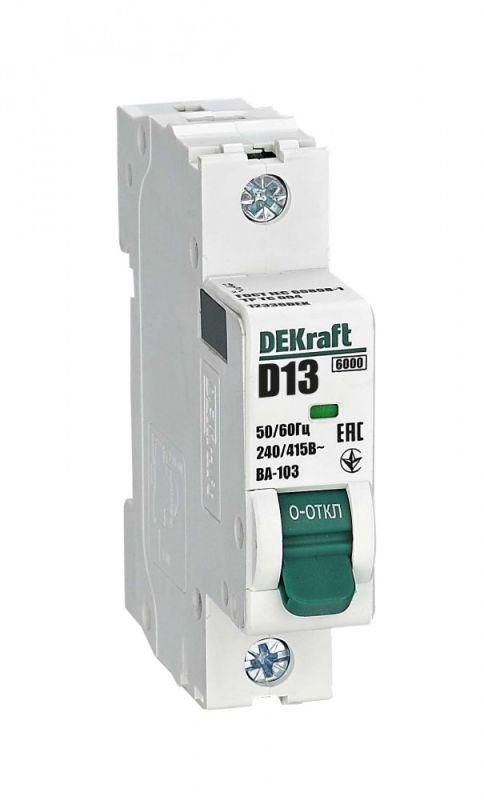

Выключатель автоматический ВА-103 DEKraft 13А 6кА D DEKraft 12336DEK

Автоматический выключатель ВА-103 от DEKRAFT - однополюсный устройство на 13 А с характеристикой D и отключающей способностью 6 кА, предназначенное для защиты цепей с высокими пусковыми токами. Подходит для монтажа на DIN-рейку и полностью совместим с системами DEKRAFT и Systeme Electric.

Назначение и область применения

Выключатель ВА-103 используется для защиты электрических цепей от перегрузок и коротких замыканий. Характеристика D обеспечивает устойчивость к кратковременным импульсным нагрузкам - идеально для оборудования с высокими пусковыми токами: насосов, компрессоров, двигателей, сварочных аппаратов и конвейеров. Может применяться как вводной автомат в распределительных щитах жилых и промышленных объектов.

Технические характеристики

• Номинальный ток: 13 А
• Напряжение: 240 В переменного тока (AC), частота 60 Гц
• Номинальное напряжение изоляции (Ui): 500 В
• Отключающая способность: 6 кА - способен безопасно отключить аварию даже при значительном КЗ
• Количество полюсов: 1
• Характеристика срабатывания: D - медленное срабатывание при пусковых токах до 10–20× I_n
• Ширина модуля: 1 модуль (17,5 мм)
• Глубина монтажа: 78,5 мм
• Степень защиты IP20 - защищён от доступа пальцев, но не от воды и пыли
• Степень загрязнения: 2 - допустимо использование в помещениях со слабым загрязнением воздуха
• Способ монтажа: на DIN-рейку типа TS35

Совместимость и монтаж

Выключатель ВА-103 легко устанавливается на стандартную DIN-рейку. Его габариты соответствуют требованиям для сборки в шкафах DEKRAFT и Systeme Electric - физически совместим с их крышками, направляющими и креплениями. Возможна установка дополнительных аксессуаров (например, сигнализирующих контактов или катушек отключения) только с левой стороны корпуса. Для правильной установки учтите глубину монтажа - требуется минимум 80 мм свободного места внутри шкафа.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 60947-2 для автоматических выключателей. Наличие индикатора состояния контактов и повышенной механической прочности снижает риск случайного включения или выхода из строя при внешних воздействиях. Отключение происходит при достижении порогов перегрузки или КЗ - предотвращает нагрев проводки и возгорание.

Преимущества

• Монолитная конструкция с 5 заклёпками - увеличенная ударопрочность корпуса против деформаций при монтаже или вибрации
• Индикатор положения контакта через окошко - видно «вкл./выкл.» даже если рукоятка заблокирована или плохо освещена
• Боковые каналы охлаждения - обеспечивают стабильную работу при температуре выше +40C
• Поддержка дополнительных аксессуаров - можно доработать функциональность после установки
• Полную совместимость с популярными сериями DEKRAFT и SE - упрощает замену и обслуживание существующих щитов

Ограничения применения

• Не предназначено для использования во влажных, пыльных или открытых условиях - степень защиты IP20 исключает контакт с водой и крупной пылью
• Работает только с переменным током - нельзя использовать в сетях постоянного тока
• Не рекомендован для защиты чувствительной электроники (компьютеров, серверов) - характеристика D слишком «мягкая» для таких нагрузок
• Длина провода подключения должна соответствовать классу термического и электромагнитного расцепителей - длинные участки могут влиять на точность срабатывания

Примеры использования

• Защита двигателя воздушного компрессора мощностью ~3 кВт
• Вводной автомат в бытовом щите квартиры с электрокотлом
• Щит управления конвейера на заводе
• Цепь питания насосной группы в системе водоснабжения

Практические советы

• Выбирая ВА-103 вместо другого автомата, проверьте соответствие номинала нагрузки - 13 А рассчитан на максимальную мощность около 3,1 кВт при 240 В
• При групповой установке нескольких автоматов соблюдайте зазор между ними - боковое охлаждение требует минимального просвета в 5 мм
• Если нужна удаленная сигнализация о сработке - используйте дополнительный контакт NO/NC, который устанавливается только слева
• Не затягивайте клеммы чрезмерно - усилие более 0,5 Нм может повредить пластиковую часть корпуса
• Этот автомат не является УЗО - для защиты человека от удара током необходимо дополнительно установить дифференциальный автомат или УЗО
