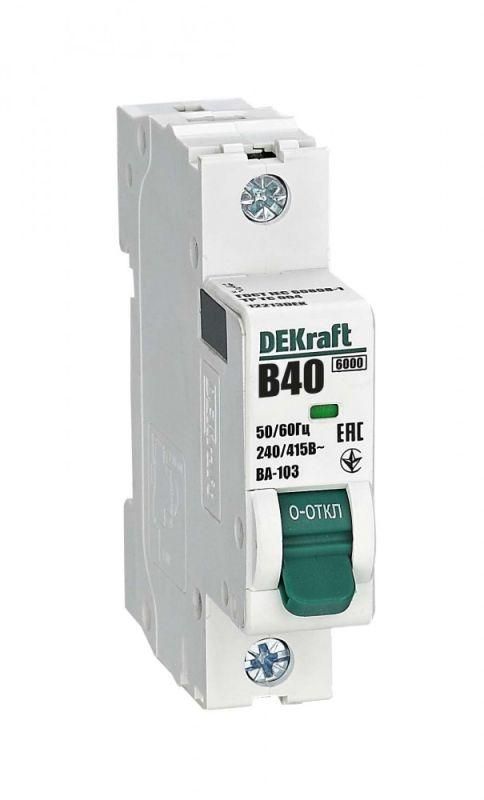

Выключатель автоматический ВА-103 Dekraft 1P 40А B 6кА DEKraft 12213DEK

Автоматический выключатель ВА-103 от DEKraft - однополюсный защитный аппарат на 40 А с характеристикой B и отключающей способностью 6 кА. Подходит для защиты бытовых и промышленных цепей переменного тока, устанавливается на DIN-рейку. Артикул 12213dek.

Назначение и область применения

Выключатель ВА-103 предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в распределительных щитах жилых домов, офисов, производственных объектов. Благодаря характеристике B и отключающей способности 6 кА, устройство часто используется как вводной автомат для однофазных сетей. Подходит для нагрузок с умеренным пусковым током: освещение, розеточные группы, бытовые приборы.

Технические характеристики

• Номинальный ток: 40 А
• Количество полюсов: 1
• Номинальное напряжение: 240 В AC
• Номинальное напряжение изоляции: 500 В
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: B - срабатывает при токе 3–5 In, подходит для слаботочных и бытовых нагрузок
• Частота: 50/60 Гц
• Степень защиты IP20 - защищён от доступа пальцев, но не от пыли и воды
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальной степенью запылённости
• Количество модулей DIN: 1
• Глубина монтажа: 78,5 мм

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Установка занимает один модуль. Выключатель ВА-103 полностью совместим с корпусами и оболочками DEKraft и Systeme Electric - можно использовать существующую фурнитуру и крепления. Возможна установка дополнительных аксессуаров (например, расцепителей, сигнализаторов) только с левой стороны аппарата. Для правильного монтажа учтите глубину 78,5 мм - обеспечьте достаточный зазор внутри шкафа.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов для автоматических выключателей. Напряжение изоляции 500 В гарантирует безопасную работу в сетях до 240 В. Отключающая способность 6 кА позволяет надёжно прерывать токи короткого замыкания в типичных жилых и коммерческих системах. Индикатор состояния контактов через окошко позволяет визуально определить, включен ли автомат, даже при закрытой крышке шкафа.

Преимущества

• Монолитная конструкция с 5 заклёпками - повышенная механическая прочность корпуса
• Индикатор положения контакта - наглядное отображение состояния (вкл./выкл.) без необходимости открывать шкаф
• Боковые каналы охлаждения - снижают риск перегрева при длительной работе при высоких температурах окружающей среды
• Поддержка дополнительных аксессуаров - гибкость в настройке функционала
• Полную совместимость с популярными сериями DEKraft и Systeme Electric - упрощает замену и сборку щитов

Ограничения применения

• Не предназначена для трёхфазных цепей - только для однофазных сетей
• IP20 не обеспечивает защиту от пыли и брызг - нельзя устанавливать во влажных, открытых или пыльных местах
• Характеристика B не подходит для мощных двигателей или оборудования с высокими пусковыми токами - для них требуется характеристика C или D
• Дополнительные аксессуары можно устанавливать только слева - планируйте расположение в щите заранее

Примеры использования

• Вводной автомат в квартирном щите на 40 А
• Защита групповой розеточной линии в офисе
• Щит на этаже многоквартирного дома для одной фазы
• Распределительный щит малого производства с освещением и розетками

Практические советы

• Выбирая ВА-103, проверьте соответствие номинального тока нагрузке - 40 А рассчитан на максимальную мощность около 9,6 кВт при 240 В
• При замене старого автомата убедитесь, что новый также имеет 1 модуль и ту же глубину монтажа (78,5 мм)
• Если в щите много аппаратов, используйте боковые каналы охлаждения как ориентир - они указывают на направление потока воздуха
• Для удобства обслуживания выбирайте места с хорошим доступом к индикатору состояния - он работает независимо от положения рукоятки
• При использовании с аксессуарами - убедитесь, что они совместимы именно с серией ВА-103, а не другими линейками DEKraft
