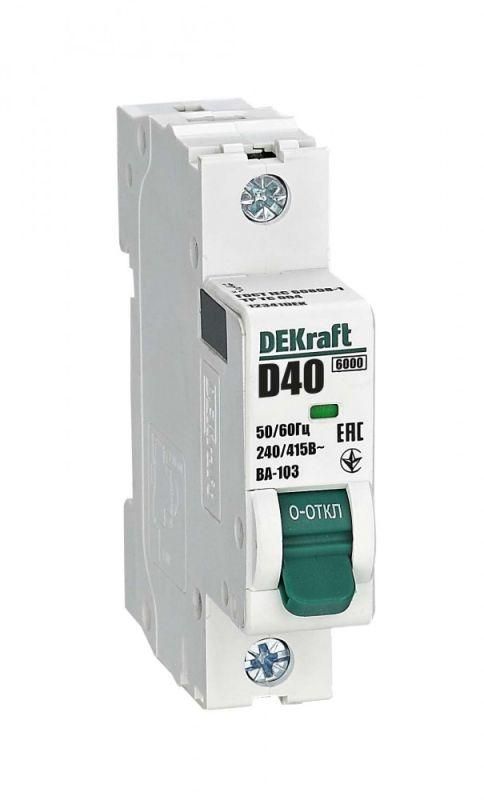

Автоматический выключатель ВА-103 1P 40А D 6кА новый - 12341DEK APC

Автоматический выключатель ВА-103 от DEKraft - однополюсный аппарат на 40 А с характеристикой D и отключающей способностью 6 кА, предназначенный для защиты цепей с высокими пусковыми токами. Устройство монтируется на DIN-рейку и полностью совместимо с корпусами DEKraft и Systeme Electric.

Назначение и область применения

Выключатель ВА-103 используется для защиты электрических цепей от перегрузок и коротких замыканий. Характеристика D позволяет ему выдерживать кратковременные пики тока до 10–20 номинального значения, поэтому он идеально подходит для питания оборудования с высокими пусковыми токами: электродвигатели, насосы, компрессоры, сварочные аппараты. Может применяться как вводной автомат в распределительных щитах жилых, коммерческих и промышленных объектах.

Технические характеристики

• Номинальный ток: 40 А
• Номинальное напряжение: 240 В переменного тока (AC)
• Номинальное напряжение изоляции (Ui): 500 В
• Номинальная отключающая способность: 6 кА
• Количество полюсов: 1
• Характеристика срабатывания: D (для нагрузок с высокими пусковыми токами)
• Частота: 60 Гц
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Степень загрязнения: 2 (умеренная запылённость, типичная для внутренних помещений)
• Количество модулей DIN: 1
• Глубина монтажа: 78,5 мм

Совместимость и монтаж

Выключатель ВА-103 устанавливается на стандартную DIN-рейку шириной 35 мм. Его габариты соответствуют требованиям IEC 60947-2, что обеспечивает совместимость с большинством шкафов и распределительных устройств. Устройство полностью совместимо с корпусами DEKraft и Systeme Electric - можно использовать оригинальные крышки, держатели и крепления. Возможна установка дополнительных аксессуаров (например, расцепителей, сигнализаторов) только с левой стороны аппарата. Для правильного монтажа убедитесь, что глубина шкафа минимум 80 мм.

Безопасность и стандарты

Выключатель ВА-103 соответствует международным нормам IEC 60947-2. Напряжение изоляции 500 В и отключающая способность 6 кА обеспечивают безопасную работу даже при аварийных режимах. Индикатор состояния контактов через окошко позволяет визуально определить, находится ли автомат в положении «вкл» или «выкл», даже если рукоятка заблокирована или закрыта крышкой.

Преимущества

• Монолитная конструкция корпуса с 5 заклёпками - повышенная механическая прочность и долговечность.
• Боковые каналы охлаждения снижают нагрев при длительной работе при высоких температурах окружающей среды.
• Индикатор положения контактов - удобство диагностики без вскрытия шкафа.
• Поддержка установки аксессуаров слева - гибкость при сборке щита.
• 100%-я совместимость с системами DEKraft и Systeme Electric - упрощает замену и модернизацию.

Ограничения применения

• Не предназначен для внешней установки - степень защиты IP20 исключает использование в условиях пыли, влаги или открытого воздуха.
• Работает только с переменным током (AC); не подходит для постоянного тока (DC).
• Не рекомендован для цепей с частыми включениями/выключениями более 10 раз в час - возможен быстрый износ контактной группы.
• Установка аксессуаров возможна только с левой стороны - нельзя использовать справа.

Примеры использования

• Вводной автомат в щите многоквартирного дома для защиты этажной линии.
• Защита двигателя насоса в системе водоснабжения.
• Автомат для питания компрессора в воздушной системе.
• Щит управления конвейерной лентой на заводе.

Практические советы

• Выбирая ВА-103, проверьте, чтобы посадочный диаметр провода соответствовал допустимому сечению - для 40 А обычно требуется медный провод 6–10 мм2.
• При монтаже в плотном щите учитывайте глубину 78,5 мм + зазор для кабельного ввода - минимальная глубина шкафа должна быть 85–90 мм.
• Если нужна сигнализация срабатывания - используйте дополнительный модуль с левой стороны; другие модели аксессуаров не подходят.
• Не устанавливайте рядом с источниками тепла - боковые охлаждающие каналы эффективны только при свободной циркуляции воздуха.
• Для замены старого автомата - ВА-103 легко заменяет аналоги других брендов с такими же параметрами (1P, 40A, D, 6kA).
