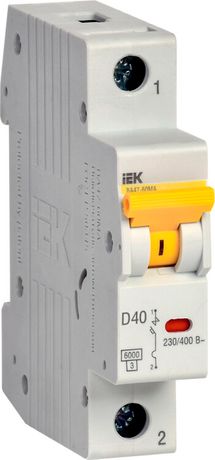

Выключатель автоматический однополюсный ВА47-60МА без теплового расцепителя 1P 40А 6кА D | MVA33-1-040-D IEK

Автоматический выключатель ВА47-60МА без теплового расцепителя 1P 40А 6кА D от IEK (ИЭК) - это устройство для защиты цепей от короткого замыкания, предназначенное для установки в распределительных щитах. Артикул mva33-1-040-d используется там, где требуется исключительно мгновенная отсечка, без задержки по времени.

Назначение и область применения

Выключатель защищает электрические цепи только от сверхтоков, вызванных коротким замыканием. Тепловая защита от перегрузок отсутствует - её функцию выполняют другие устройства в системе. Подходит для установки в местах, где важна быстрая реакция на КЗ, а перегрузки контролируются отдельно:

• распределительные щиты
• вводно-распределительные устройства (ВРУ)
• распределительные панели
• системы аварийной вентиляции и пожаротушения
• оборудование с высокими пусковыми токами (например, насосы, компрессоры)

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выдерживает устройство без повреждений
• Номинальное напряжение: 230 В переменного тока (AC) - рассчитан на однофазную сеть 220–240 В
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе короткого замыкания до 6000 А
• Характеристика срабатывания: D - срабатывает при токе 10–20 кратном от номинального; подходит для нагрузок с высокими пусковыми токами
• Количество полюсов: 1 - управляет одной фазой
• Модульная ширина: 1 модуль - занимает 18 мм на DIN-рейке
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Рабочая температура: от –40 C до +50 C - работает в холодных и жарких условиях
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не герметичен
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Устройство устанавливается на стандартную DIN-рейку шириной 35 мм. Совместим со всеми типами щитов, использующих эту систему. Для подключения используются зажимы на входе и выходе - провода сечением до 25 мм2 (медные) допускаются. Установка возможна в любом положении, но рекомендуется вертикальное - согласно требованиям производителя. Монтаж требует отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

Произведено в соответствии с международными нормами IEC/EN 60898-1. Соответствует требованиям безопасности для бытовых и аналогичных применений. Сертифицирован для использования в РФ. Отсутствие теплового расцепителя делает его частью комплексной системы защиты - не применяйте как самостоятельное устройство для защиты от перегрузок.

Преимущества

• Высокая коммутационная способность (6 кА) обеспечивает надёжность даже при серьёзных КЗ
• Характеристика D позволяет использовать в цепях с мощными двигателями и импульсными нагрузками
• Широкий диапазон рабочих температур - подходит для неотапливаемых помещений и улиц
• Модульная конструкция экономит место в щите
• Поддерживается серия KARAT - совместим с другими автоматами IEK для сборки единых щитов

Ограничения применения

• Не защищает от длительных перегрузок - обязательно наличие термореле, предохранителей или другого автомата с тепловой защитой в цепи
• Не предназначена для работы в условиях повышенной влажности, запылённости или воздействия воды - IP20 не обеспечивает защиту от внешней среды
• Не следует использовать в цепях с малыми пусковыми токами (например, освещение, зарядные устройства) - характеристика D избыточна и снижает чувствительность к КЗ
• Не подходит для многополюсных схем - только для однофазных линий

Примеры использования

• Защита силового кабеля от насоса аварийной вентиляции - пусковые токи велики, но перегрузки контролируются контактором
• Линия питания пожарного насоса в подвале - нужна только мгновенная отсечка при КЗ
• Цепь управления электромагнитным клапаном в системе пожаротушения - минимальная задержка критична
• Щитовая на производстве с большими станками - каждый двигатель имеет свою тепловую защитию, а этот автомат лишь отсекает КЗ

Практические советы

• Выбирая ВА47-60МА, убедитесь, что в вашей цепи уже предусмотрена тепловая защита - иначе оборудование может выйти из строя при перегрузке
• Проверьте посадочный диаметр контактных зажимов - они рассчитаны на провода до 25 мм2. Более толстый провод потребует переходника
• При сборке щита используйте одинаковые автоматы серии KARAT - так проще обслуживать и заменять элементы
• Не устанавливайте в открытых помещениях без бокса - IP20 не защищает от пыли и влаги
• Артикул mva33-1-040-d можно заказывать в комплекте с другими автоматами IEK для унификации щита
