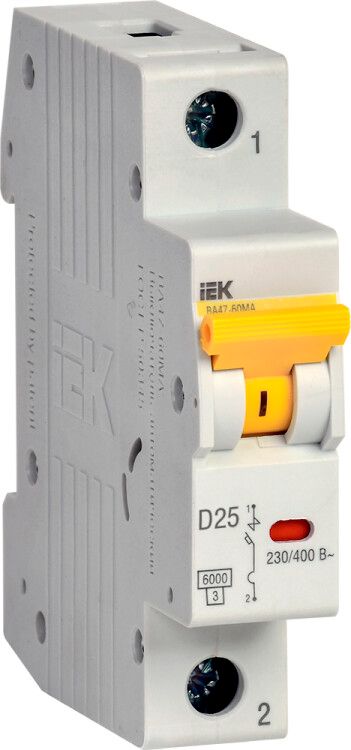

Выключатель автоматический однополюсный ВА47-60МА без теплового расцепителя 1P 25А 6кА D | MVA33-1-025-D IEK

Автоматический выключатель модульный однополюсный ВА47-60МА без теплового расцепителя - устройство для защиты цепей от короткого замыкания, рассчитанное на работу в распределительных щитах. Бренд IEK, артикул mva33-1-025-d, предназначен для установки в системах, требующих быстрого отключения при аварии, но не нуждающихся в защите от перегрузки.

Назначение и область применения

Выключатель ВА47-60МА используется исключительно для защиты от короткого замыкания. Отсутствие теплового расцепителя означает, что он не реагирует на длительную перегрузку - только на внезапный скачок тока. Подходит для участков сети, где перегрузки контролируются другими средствами, а главная задача - мгновенное отключение при КЗ.

• Распределительные щиты и вводно-распределительные устройства
• Панели управления системами аварийной вентиляции и пожаротушения
• Цепи с постоянным током нагрузки, где перегрев уже предотвращён внешними устройствами

Технические характеристики

• Номинальный ток: 25 А - максимальный допустимый ток при нормальной работе
• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: D - предназначена для высоких пусковых токов (например, у двигателей, трансформаторов)
• Однополюсный (1P): управляет одним фазным проводником
• Ширина: 1 модуль (17,5 мм) - совместим со стандартными DIN-рейками
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Рабочая температура: от –40 C до +50 C - подходит для холодных и жарких помещений
• Частота: 50 Гц - для сетей стандарта Европы/РФ
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путём защёлкивания - никаких инструментов не требуется. Для подключения используются зажимы на входе и выходе, рассчитанные на медные провода сечением до 2,5 мм2 (по рекомендациям IEK для данной модели).

Необходимо обеспечить доступ к контактам для проверки и обслуживания. Монтаж возможен в любых типах щитов, соответствующих требованиям IP20.

Безопасность и стандарты

Выключатель ВА47-60МА соответствует требованиям ГОСТ Р 50345 и IEC 60898-1. Сертифицирован для использования в бытовых и промышленных электроустановках. Наличие сертификата подтверждает надёжность отключения при КЗ и соответствие нормам безопасности.

Преимущества

• Высокая коммутационная способность (6 кА) - надёжно работает даже при серьёзных авариях
• Характеристика D - идеально для оборудования с большими пусковыми токами (электродвигатели, насосы)
• Минимальная ширина (1 модуль) - экономит место в щитке
• Работает при экстремальных температурах - подходит для неотапливаемых помещениях и на улице внутри корпусов
• Поддерживает дополнительную комплектацию - можно использовать с блокировками, сигнализацией или дистанционным управлением

Ограничения применения

• Не применяется там, где необходима защита от перегрузки - для этого нужны автоматы с тепловым расцепителем
• Не подходит для цепей с постоянным током (DC) - только для переменного тока AC
• IP20 не защищает от влаги и пыли - нельзя устанавливать во влажных местах без дополнительного корпуса
• Не следует использовать в качестве основного рубильника - только как элемент защиты

Примеры использования

• Защита цепи пожарного насоса - ток запуска велик, но перегрузка контролируется термореле
• Линия аварийной вентиляции - требуется гарантированное отключение при КЗ, но не при длительном потреблении
• Щитовая на чердаке или в подвале - условия эксплуатации суровые, но внутренняя защита достаточна

Практические советы

• Перед установкой проверьте, что нагрузка в цепи не превышает 25 А - даже без тепловой защиты перегрузка может повредить проводку
• Убедитесь, что посадочные места на DIN-рейке свободны и не деформированы
• Для систем, где важна отказоустойчивость, используйте ВА47-60МА вместе с УЗО - автомат не защищает от утечек тока
• При замене старого автомата сверьте характеристику D - другие типы (B/C) могут не справиться с пуском двигателя
• Не забудьте про маркировку - пометьте цепь как “без тепловой защиты” для удобства сервисного обслуживания
