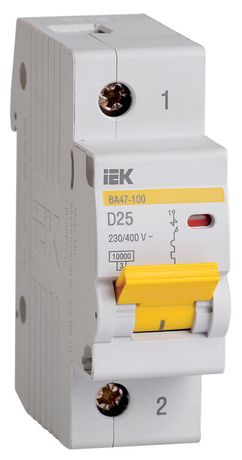

Выключатель автоматический однополюсный ВА47-100 25А D 10кА KARAT | MVA40-1-025-D IEK

Автоматический выключатель ВА47-100 тип D от IEK (ИЭК), артикул mva40-1-025-d — однополюсное устройство для защиты цепей с высокими пусковыми токами, таких как двигатели и сварочные аппараты. Подходит для монтажа на DIN-рейку в щитах бытового и промышленного назначения.

Назначение и область применения

Выключатель ВА47-100 тип D предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Особенность характеристики “D” — повышенная задержка перед срабатыванием при кратковременных импульсах тока, что делает его идеальным для оборудования с высокими пусковыми токами: электродвигатели, насосы, компрессоры, сварочные аппараты, конвейеры.

Применяется в распределительных щитах жилых домов, офисов, производственных помещений. Может использоваться как вводный автомат благодаря высокой отключающей способности 10 кА.

Технические характеристики

• Номинальный ток: 25 А — максимальный постоянный ток, который выдерживает выключатель без срабатывания
• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальная отключающая способность: 10 кА — способность безопасно прервать ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: D — срабатывает при токе 10–20 кратном от номинала, подходит для индуктивных нагрузок
• Количество полюсов: 1 — защищает одну фазу сети
• Класс токоограничения: 3 — обеспечивает быстрое гашение дуги, снижая повреждения в цепи
• Максимальное сечение кабеля: 25 мм² — можно подключить провода до этого размера
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах
• Модульная ширина: 1,5 модуля — занимает 27 мм по стандарту DIN
• Глубина монтажа: 74,3 мм — требует достаточного места внутри щита
• Частота: 50 Гц — рассчитан на работу в сетях России и стран СНГ
• Срок службы: 15 лет — при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 — работает при температуре от -40°C до +50°C, допустима влажность до 98%

Совместимость и монтаж

Выключатель ВА47-100 монтируется на стандартную DIN-рейку шириной 35 мм. Фиксация осуществляется через защелку с двойным положением — надежно удерживается даже при вибрациях.

Подключение проводов выполняется в верхние и нижние зажимы. На контактах есть насечки — они предотвращают проскальзывание и снижают нагрев соединения. Для надежного контакта затягивайте винты моментом 0,8–1,0 Н·м.

Не рекомендуется использовать в условиях открытого монтажа, на улице или в сырых помещениях из-за степени защиты IP20.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Обеспечивает двухступенчатую защиту:

• Тепловой расцепитель — реагирует на длительную перегрузку
• Электромагнитный расцепитель — срабатывает при коротком замыкании

Индикатор положения контактов («ON/OFF») позволяет визуально определить состояние автомата без вскрытия щита.

Преимущества

• Высокая отключающая способность (10 кА) — позволяет использовать как вводной автомат
• Широкий диапазон рабочих температур (-40…+50 °C) — подходит для холодных и жарких регионов
• Улучшенная рукоятка с большей площадью захвата — удобнее в управлении, особенно в перчатках
• Насечки на зажимах — снижают риск нагрева и ослабления контакта
• Поддержка установки дополнительных устройств (блокировки, сигнализации) — легко модифицируется под нужды системы

Ограничения применения

• Не применяется в цепях постоянного тока (DC) — только для AC 50 Гц
• Запрещено использование вне закрытых щитов из-за IP20 — не защищен от пыли и брызг воды
• Не подходит для защиты осветительных цепей с малыми пусковыми токами — лучше выбрать тип C
• Требуется минимум 74,3 мм глубины в щите — проверьте свободное место перед установкой

Примеры использования

• Защита группы розеток в гараже с подключенными сварочным аппаратом и компрессором
• Вводной автомат в щите многоквартирного дома, где есть лифт, насосы, кондиционеры
• Щит управления на производстве: станки с асинхронными двигателями, пневматические системы
• Цепи питания тепловых завес, больших вентиляторов, систем отопления

Практические советы

• Выбирая между типами C и D — используйте D там, где запуск оборудования вызывает скачки тока выше 5×I_n
• При монтаже в плотно упакованных щитах учтите ширину 1,5 модуля (27 мм) и глубину 74,3 мм
• Перед первым включением проверьте, чтобы рукоятка находилась в положении OFF — так безопаснее
• Не перегружайте зажимы — максимальное сечение 25 мм². Кабель меньшего сечения (например, 16 мм²) тоже подходит, но требует правильной затяжки
• Проверяйте индикатор после каждого срабатывания — если он остается в положении «OFF», значит, произошло аварийное отключение
