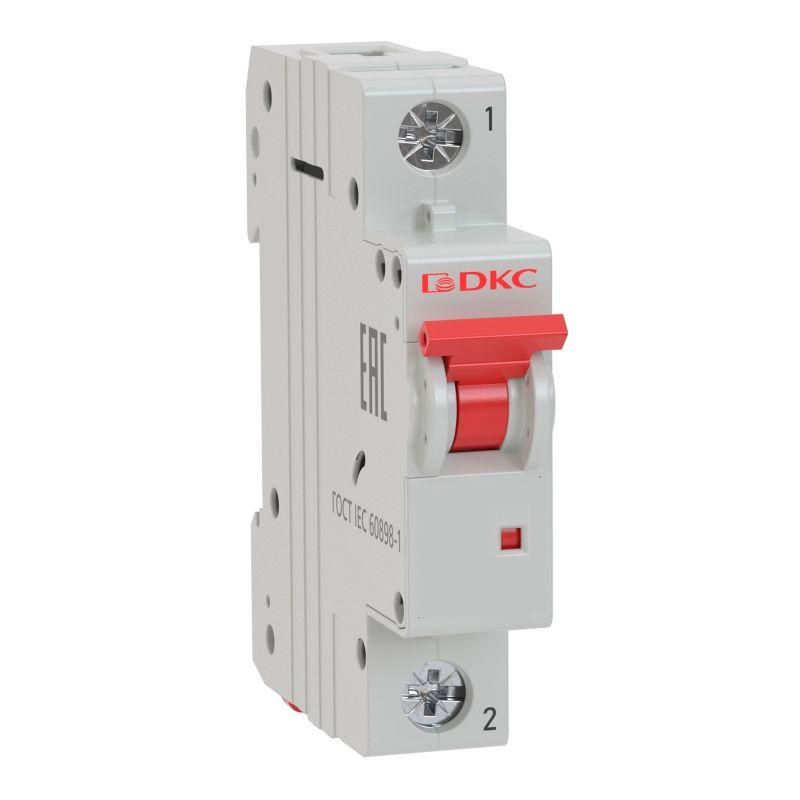

Выключатель автоматический однополюсный YON MD63-1C20-10 10kA | DKC ДКС

Автоматический выключатель модульный однополюсный 20А 10кА характеристика C от бренда YON (группа DKC), артикул md63-1c20-10, предназначен для защиты бытовых и промышленных электрических цепей от перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку и подходит для постоянной работы в условиях широкого диапазона температур.

Назначение и область применения

Автоматический выключатель модульный однополюсный 20А 10кА характеристика C используется для защиты однофазных цепей переменного тока с номинальным напряжением до 230 В и частотой 50 Гц. Он обеспечивает безопасную работу электропроводки при перегрузках и коротких замыканиях, а также позволяет вручную включать и отключать нагрузку. Подходит для установки в щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется в цепях освещения, розеток, бытовой техники и маломощного оборудования.

Технические характеристики

• Номинальный ток: 20 А - максимальный длительно допустимый ток без срабатывания
• Номинальное напряжение: 230 В - рабочее напряжение сети
• Номинальная отключающая способность: 10 кА - максимальный ток короткого замыкания, который устройство может безопасно отключить
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компрессоры)
• Количество полюсов: 1 - защищает только фазный провод
• Тип тока: переменный (AC)
• Частота: 50 Гц
• Количество модулей: 1 - занимает один стандартный модуль на DIN-рейке (17,5 мм)
• Поперечное сечение провода: до 25 мм2 - поддерживает подключение медных проводов этого сечения
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и от предметов более 12,5 мм, но не защищен от пыли и воды
• Рабочая температура: от –60 C до +40 C - работает в холодных и теплых помещениях, включая неотапливаемые здания
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Класс токоограничения: 3 - высокий уровень ограничения тока при КЗ, снижающий термические и механические воздействия на проводку
• Категория перенапряжения: IV - предназначено для установки на входе электроустановок, где возможны значительные переходные процессы
• Глубина монтажа: 75 мм - требует соответствующего места в шкафу
• С коммутируемым нейтральным проводником: да - может использоваться в системах, где требуется отключение нулевого провода (например, TN-C-S)

Совместимость и монтаж

Автоматический выключатель модульный однополюсный 20А 10кА характеристика C монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Устанавливается в распределительных щитах с достаточным свободным местом - глубина монтажа составляет 75 мм. Для подключения используются винтовые зажимы, рассчитанные на провода сечением до 25 мм2. Обеспечивается надежный контакт даже при многожильных проводах. Устройство совместимо с другими элементами серии MCB от YON/DKC: можно дополнительно установить независимый расцепитель или вспомогательные контакты (заказываются отдельно).

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную надежность в условиях нестабильной сети. Конструкция исключает случайное прикосновение к токоведущим частям благодаря степени защиты IP20. Материалы корпуса самозагасающие, что предотвращает распространение пламени при аварии.

Преимущества

• Универсальная характеристика «C» - хорошо сочетается с типичными бытовыми и промышленными нагрузками
• Высокая отключающая способность (10 кА) - подходит для сетей с высокой потенциальной мощностью КЗ
• Поддержка отключения нейтрали - удобно для систем с комбинированными защитными мерами
• Широкий диапазон рабочих температур - применяется в суровых климатических условиях
• Совместимость с аксессуарами - возможность доработки функционала после установки
• Производится в рамках серийного ассортимента MCB - легко найти замену или дополнительные устройства

Ограничения применения

• Не предназначен для защиты цепей постоянного тока (DC)
• IP20 не обеспечивает защиту от пыли и влаги - нельзя использовать во влажных или открытых помещениях без дополнительной защиты
• Не рекомендуется для нагрузок с очень высокими пусковыми токами (например, крупные двигатели, сварочные аппараты) - лучше выбрать характеристику D
• Ограниченная глубина монтажа (75 мм) требует проверки внутреннего объема щита перед установкой
• Не имеет встроенной сигнализации - для контроля состояния нужен внешний вспомогательный контакт

Примеры использования

• Защита группы розеток в квартире или офисе
• Отключение питания осветительных приборов с энергосберегающими лампами
• Щитовая защита для насосов, вентиляторов, компрессоров малой мощности
• Электроустановки в гаражах, складах, производственных цехах с низкой степенью загрязнения
• Входной автомат в щите дома при наличии других защитных устройств ниже по цепи

Практические советы

• Выбирая этот автомат, убедитесь, что суммарная мощность подключённых устройств не превышает 4,6 кВт (при 230 В и 20 А)
• Используйте провода сечением 2,5–4 мм2 для обычных розеточных групп - 25 мм2 - максимум, необходим лишь для вводных линий
• При установке в щит с ограниченной глубиной - проверьте, чтобы задняя стенка не мешала фиксации автомата
• Если требуется удалённое управление или сигнал о срабатывании - закажите и установите вспомогательный контакт отдельно
• Для цепей с частыми пусками (например, холодильники) - характеристика C подходит, но если срабатывание происходит часто - проверьте правильность расчета нагрузки
• Не используйте вместо него автоматы с характеристикой B - они слишком чувствительны к пусковым токам, и будут ложно срабатывать
