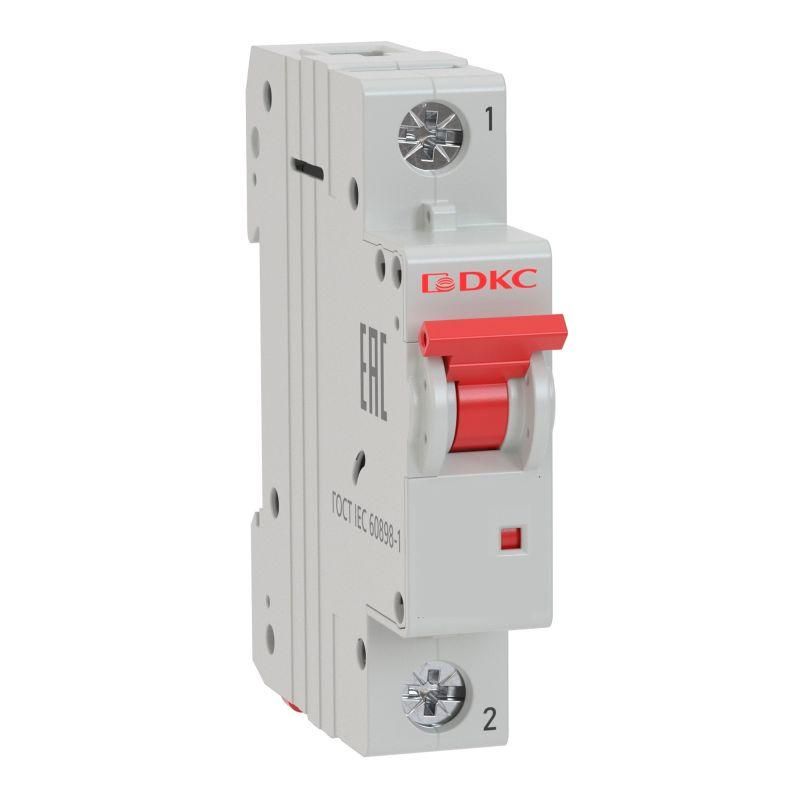

Выключатель автоматический однополюсный YON MD63-1C50-6 6kA | DKC ДКС

Автоматический выключатель модульный 1 полюс 50 А 6 кА характеристика C от бренда YON (группа DKC), артикул md63-1c50-6, предназначен для защиты бытовых и промышленных электросетей от перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку и подходит для нагрузок до 50 А в сетях 230 В переменного тока.

Назначение и область применения

Автоматический выключатель модульный 1 полюс 50 А 6 кА характеристика C используется для защиты однофазных электрических цепей с номинальным напряжением до 230 В и частотой 50 Гц. Он обеспечивает безопасную работу при длительной перегрузке и внезапных коротких замыканиях. Подходит для установки в щитах жилых домов, офисов, производственных участков, где требуется надёжная защита оборудования - например, для групповой защиты мощных потребителей: кондиционеров, нагревательных приборов, насосов, сварочных аппаратов.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Характеристика расцепления: C - срабатывает при токе 5–10 крат от номинала, оптимальна для устройств со средним пусковым током (электродвигатели, освещение, нагрев);
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно прервать;
• Номинальное напряжение: 230 В AC / 400 В макс. - работает в однофазных сетях 230 В, допускает кратковременные скачки до 400 В;
• Сечение провода: до 25 мм2 - позволяет подключать медные провода большого сечения;
• Степень защиты IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли; подходит только для внутренней установки в закрытых щитах;
• Рабочий температурный диапазон: от –60 C до +40 C - сохраняет работоспособность даже в холодных условиях, например, в неотапливаемых помещениях;
• Класс токоограничения: 3 - высокая скорость отключения, снижающая тепловую энергию при КЗ;
• Категория перенапряжения: IV - рассчитан на использование в местах с высокими переходными перенапряжениями, например, на входе в здание;
• Ширина: 1 модуль - занимает стандартное место на DIN-рейке;
• Глубина монтажа: 75 мм - требует достаточного места внутри щита;
• С коммутируемым нейтральным проводником: да - может отключать ноль, что важно для некоторых типов оборудования и соответствия требованиям безопасности;
• Частота: 50 Гц - совместим с сетями стран СНГ и Европы.

Совместимость и монтаж

Автоматический выключатель модульный 1 полюс 50 А 6 кА характеристика C монтируется на стандартную DIN-рейку шириной 35 мм. Для правильного подключения используйте провода сечением до 25 мм2 - более толстые нельзя зажать. Клеммы рассчитаны на один провод, многожильные провода необходимо обжать наконечниками. Выключатель совместим с другими изделиями серии MCB от YON/DKC. Возможна установка дополнительных модулей: независимого расцепителя (для удалённого отключения) и вспомогательных контактов (для сигнализации состояния), которые крепятся справа от основного устройства и заказываются отдельно.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную надёжность при аварийных ситуациях. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от влаги - запрещено использовать вне герметичных щитов.

Преимущества

• Высокая отключающая способность (6 кА) - гарантирует безопасность даже при серьёзных КЗ в старых или слабых сетях;
• Характеристика C - идеально сочетается с оборудованием, имеющим пусковые токи (двигатели, компрессоры);
• Поддержка коммутируемого нулевого провода - повышает уровень безопасности при обслуживании;
• Работа при низких температурах (до –60 C) - подходит для холодных регионов и неотапливаемых помещений;
• Модульная конструкция - легко расширяема за счёт дополнительных модулей.

Ограничения применения

• Не предназначена для постоянной работы при температурах выше +40 C - возможны ложные срабатывания;
• IP20 - нельзя устанавливать во влажных, пыльных или открытых помещениях (например, на улице, в цехах с брызгами воды);
• Не рекомендуется для защиты цепей с очень высокими пусковыми токами (более 10×Iн), например, крупных двигателей - лучше выбрать характеристику D;
• Требуется минимум 75 мм глубины в щите - не подходит для компактных корпусов;
• Не имеет встроенной защиты от утечек тока - для защиты людей нужен отдельный УЗО.

Примеры использования

• Защита группы розеток в гараже с мощным компрессором или сварочным аппаратом;
• Отключение питания кондиционера 3–5 кВт в квартире;
• Щитовая защита на входе в небольшой цех с нагревательными элементами;
• Обеспечение отключения сети в холодильном складе при перегрузке - благодаря работе при –60 C.

Практические советы

• Выбирая этот автомат, проверьте, чтобы суммарная мощность всех подключённых устройств не превышала 11,5 кВт (P = U × I = 230 В × 50 А);
• Используйте наконечники на многожильных проводах - они предотвращают ослабление контакта;
• Если планируете дистанционное отключение - заранее закажите независимый расцепитель (не входит в комплект);
• Для защиты человека от поражения током обязательно установите УЗО перед этим автоматом;
• При сборке щита соблюдайте порядок: ввод → УЗО → автоматы - так обеспечивается последовательная защита.
