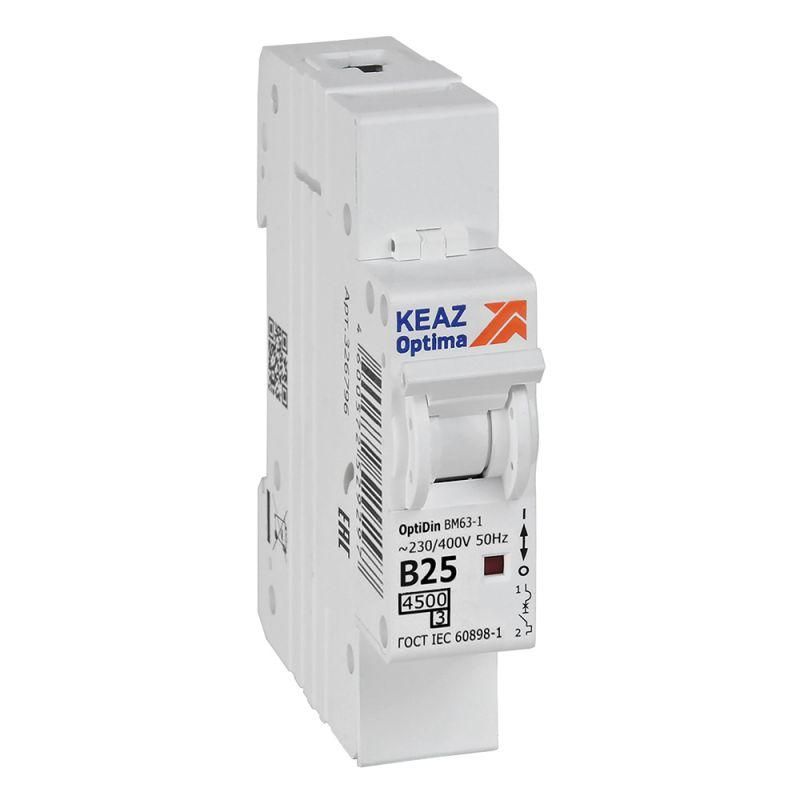

Выключатель автоматический модульный 1п B 25А 4.5кА OptiDin BM63-1B25-4.5-УХЛ3 КЭАЗ 329503

Автоматический выключатель однополюсный 25А B 4,5кА AC модульный BM63-1B25-4,5-УХЛ3 - это надёжное устройство защиты для бытовых и распределительных электросетей. Произведённый компанией КЭАЗ, он предназначен для защиты цепей от перегрузок и коротких замыканий, обеспечивает безопасную работу в квартирах, этажных и распределительных щитах.

Назначение и область применения

Автоматический выключатель однополюсный 25А B 4,5кА AC модульный BM63-1B25-4,5-УХЛ3 используется для защиты однофазных электрических цепей напряжением до 230 В и частотой 50 Гц. Он защищает проводку от повреждений при длительных перегрузках и внезапных коротких замыканиях. Подходит для установки в жилых домах, многоквартирных зданиях, офисах - в любых местах, где требуется защита освещения, розеточных групп и маломощных потребителей. Устройство также позволяет вручную включать и отключать цепь до 30 раз в сутки.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания.
• Номинальное напряжение: 230 В - рабочее напряжение сети, для которой рассчитан прибор.
• Количество полюсов: 1 - управляет одной фазой, подходит для однофазных сетей.
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно прервать.
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам; идеально для бытовых нагрузок (освещение, бытовая техника), не реагирует на кратковременные броски тока при запуске двигателей.
• Сечение провода: 1–25 мм2 - допустимый диапазон сечений подключаемых медных проводов.
• Ширина по модулю: 1 модуль - занимает один стандартный модуль на DIN-рейке (17,5 мм).
• Глубина монтажа: 75 мм - минимальная глубина щита, необходимая для правильной установки.
• Рабочий температурный диапазон: от –70 C до +60 C - работает даже в холодных условиях, например, в неотапливаемых помещениях.
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм, но не защищён от воды и пыли.
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая тепловую энергию в цепи.
• Категория перенапряжения: IV - предназначен для установки на входе в объект, в местах с возможными скачками напряжения.
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной проводящей влаги (например, в обычных жилых помещениях).

Совместимость и монтаж

Автоматический выключатель однополюсный 25А B 4,5кА AC модульный BM63-1B25-4,5-УХЛ3 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть его на рейке и закрутить контактные винты. Подключение проводов осуществляется сверху или снизу - контакты универсальные. Обеспечивается плотный контакт при использовании проводов сечением от 1 до 25 мм2. Не требует специальных инструментов - подходит для монтажа как профессионалом, так и опытным пользователем. Совместим со всеми корпусами и щитами, поддерживающими модульную систему КЭАЗ OptiDin BM63.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60898-1 для аппаратов защиты бытовых и аналогичных установок. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную безопасность при аварийных ситуациях. Конструкция исключает самопроизвольное отключение и гарантирует точное срабатывание при превышении номинала. Применение в жилых помещениях подтверждено сертификатами КЭАЗ.

Преимущества

• Надёжное срабатывание по характеристике B - не ложные отключения при включении ламп или зарядных устройств.
• Малые габариты (1 модуль) позволяют экономить место в щите.
• Высокая отключающая способность (4,5 кА) - достаточна для большинства городских и дачных сетей.
• Работает при экстремальных температурах - подходит для неотапливаемых помещений и зимних условий.
• Поддержка широкого диапазона сечений проводов - совместим с большинством существующих кабелей.

Ограничения применения

• Не предназначен для трёхфазных цепей - используйте трёхполюсные модели при необходимости.
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных помещениях (ванная, баня, улица) без дополнительной герметизации щита.
• Не рекомендован для частого ручного включения/отключения более 30 раз в день - это сокращает срок службы механизма.
• Не подходит для защиты мощных электромоторов - для них нужна характеристика C или D.

Примеры использования

• Защита группы розеток в спальной комнате.
• Отдельный автомат для освещения на кухне.
• Щит на этаже многоквартирного дома - защита одного подъездного контура.
• Дачный щиток - защита света и розеток в летнем домике.
• Распределительный щит в офисе - защита компьютерных розеток и оргтехники.

Практические советы

• Выбирая автомат, проверьте соответствие сечения провода - слишком тонкий провод может нагреваться, даже если автомат не сработает.
• При сборке щита соблюдайте порядок: автоматы с меньшим номиналом - дальше от ввода, чтобы сохранить селективность.
• Избегайте установки рядом с источниками тепла - высокая температура внутри щита может вызывать ложные срабатывания.
• Для работы в условиях низких температур (ниже –20 C) убедитесь, что весь щит находится в утеплённом помещении - хотя автомат заявлен до –70 C, механика может работать хуже при резком перепаде.
• Если планируете использовать несколько таких автоматов - выбирайте одну партию, чтобы гарантировать одинаковые характеристики срабатывания.
