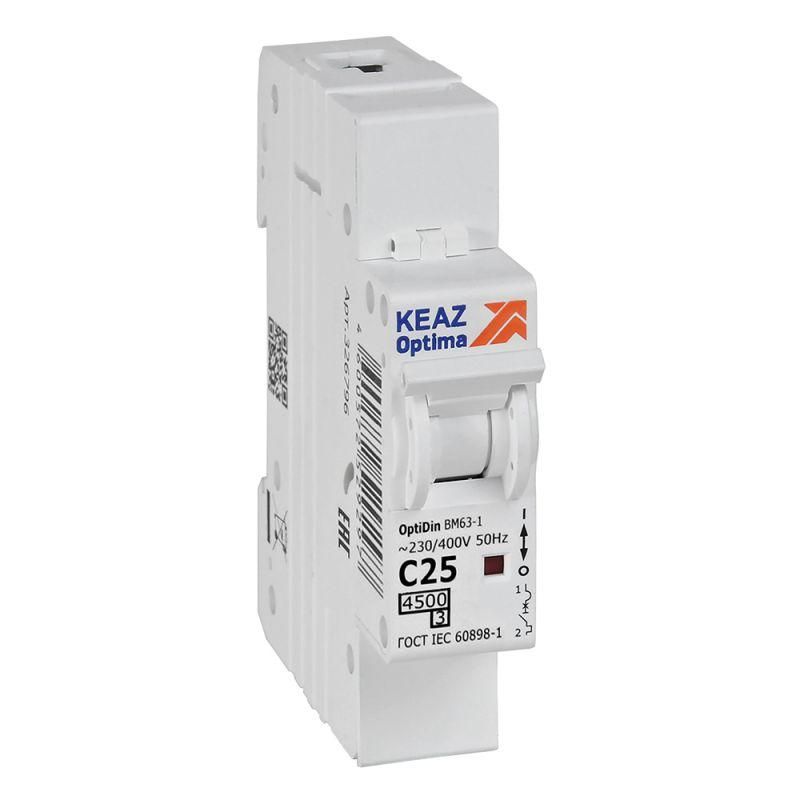

Выключатель автоматический модульный 1п C 25А 4.5кА OptiDin BM63-1C25-4.5-УХЛ3 КЭАЗ 326796

Автоматический выключатель однополюсный 25А C 4,5кА AC модульный BM63-1C25-4,5-УХЛ3 - устройство для защиты бытовых и распределительных электросетей от перегрузок и коротких замыканий. Произведённый КЭАЗ, он предназначен для установки в щитах квартиры, дома или этажа, обеспечивает надёжную работу при номинальном токе 25 А и напряжении 230 В. Артикул BM63-1C25-4,5-УХЛ3 соответствует серии OptiDin BM63.

Назначение и область применения

Автоматический выключатель BM63-1C25-4,5-УХЛ3 защищает однофазные электрические цепи с переменным током 50 Гц. Он применяется в распределительных, квартирных и этажных щитах жилых зданий. Устройство обеспечивает безопасное включение/выключение нагрузки до 30 раз в сутки, а также отключает цепь при превышении допустимой мощности (перегрузка) или аварийном токе (короткое замыкание).

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может пропускать без отключения;
• Номинальное напряжение: 230 В - рабочее напряжение сети, для которой предназначен выключатель;
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно прервать;
• Характеристика срабатывания: C - тип отключения, подходящий для нагрузок с умеренным пусковым током (например, освещение, розетки, бытовые приборы);
• Количество полюсов: 1 - управляет одной фазой; подходит для однофазных сетей 230 В;
• Сечение провода: 1–25 мм2 - можно подключить медные провода этого диапазона;
• Ширина: 1 модуль (17,5 мм) - занимает один стандартный модуль на DIN-рейке;
• Глубина монтажа: 75 мм - требуемый запас места внутри щита для правильной установки;
• Рабочая температура: от –70 C до +60 C - работает даже в холодных условиях, например, в неотапливаемых помещениях;
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям пальцами, но не от пыли и влаги - используется только во внутренних щитах;
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая тепловую нагрузку на проводку;
• Категория перенапряжения: IV - рассчитан на использование в местах с высокими скачками напряжения, например, на входе в здание;
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные импульсы, такие как грозовые перенапряжения;
• Частота: 50 Гц - совместим с сетями России и стран СНГ.

Совместимость и монтаж

BM63-1C25-4,5-УХЛ3 монтируется на стандартную DIN-рейку шириной 35 мм. Подходит для всех щитов, где используются модульные автоматы серии OptiDin BM63. Для подключения используйте провода сечением от 1 до 25 мм2 - зажимы обеспечивают плотный контакт без необходимости пайки. Убедитесь, что глубина щита позволяет полностью поместить выключатель - требуется минимум 75 мм свободного пространства. Выключатель не требует специальных инструментов для установки: просто защёлкните его на рейке и затяните винты клемм.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60898-1 и ГОСТ Р 50345. Класс токоограничения 3 и категория перенапряжения IV повышают уровень безопасности при аварийных ситуациях. Наличие сертификатов подтверждает соответствие требованиям к использованию в жилых зданиях. Применение в помещениях с уровнем загрязнения 2 - то есть в обычных сухих условиях без пылевых выбросов или химических паров.

Преимущества

• Высокая отключающая способность (4,5 кА) - надёжно справляется с большинством коротких замыканий в домашней сети;
• Характеристика C - оптимальна для смешанных нагрузок: свет, розетки, маломощные двигатели;
• Работает при экстремально низких температурах - подходит для установки в неотапливаемых щитах;
• Компактный формат (1 модуль) - экономит место в щитке;
• Поддержка проводов до 25 мм2 - позволяет использовать толстые кабели без переходников;
• Изготовлен в России - гарантия качества и доступность запчастей.

Ограничения применения

• Не предназначен для трёхфазных систем - только для однофазных цепей 230 В;
• IP20 - нельзя устанавливать в сырых, пыльных или открытых местах (ул. , баня, гараж без щита);
• Не рекомендован для нагрузок с очень высоким пусковым током (например, крупные насосы, компрессоры) - лучше выбрать характеристику D;
• Максимум 30 операций включения/отключения в день - частое ручное отключение может снизить срок службы;
• Не является УЗО - не защищает от утечек тока на землю; для этого нужен отдельный дифференциальный автомат или УЗО.

Примеры использования

• Защита группы розеток в спальной комнате;
• Отключение осветительной цепи в коридоре;
• Щит на этаже многоквартирного дома - для одного потребителя;
• Дополнение в распределительном щите на даче с ограниченным числом линий;
• Замена старого автомата в щитке после выхода из строя - точная аналогичная замена по параметрам.

Практические советы

• Выбирая автомат, проверьте, чтобы суммарная мощность подключенных приборов не превышала 5,75 кВт (25 А × 230 В = 5750 Вт);
• Если в цепи есть холодильник, стиральная машина или другая техника с пуском - характеристика C всё ещё подходит, но если часто возникают ложные срабатывания - рассмотрите вариант с характеристикой D;
• При сборке щита соблюдайте цветовую маркировку: фаза - красный/коричневый провод, ноль - синий, земля - жёлто-зелёный;
• Не забудьте про обязательное наличие УЗО перед группой автоматов - BM63-1C25-4,5-УХЛ3 сам по себе не защищает от поражения током;
• При замене убедитесь, что новый автомат имеет ту же характеристику (C), номинал (25 А) и класс токоограничения (3) - это сохраняет согласованность всей системы защиты.
