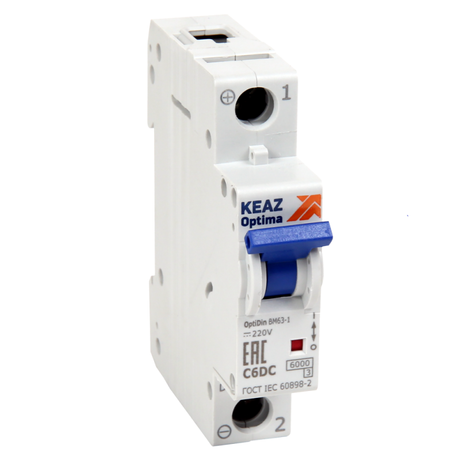

Выключатель автоматический однополюсный 6А C 10кА DC OptiDin BM63-1C6-DC-УХЛ3-РЕГ - 280645 КЭАЗ

Автоматический однополюсный выключатель OptiDin BM63-1C6-DC-УХЛ3-РЕG от КЭАЗ предназначен для защиты цепей постоянного тока до 6 А, обеспечивая надёжную отсечку при перегрузках и коротких замыканиях. Выключатель оптимизирован для работы в условиях экстремальных температур и применяется в системах управления, энергообеспечении и промышленной автоматике.

Назначение и область применения

Выключатель OptiDin BM63-1C6-DC-УХЛ3-РЕG используется для защиты цепей постоянного тока (DC) в устройствах с номинальным током до 6 А. Он защищает оборудование от перегрузок и коротких замыканий, обеспечивая безопасную отсечку даже при высоких токах аварийного режима - до 6 кА.

Подходит для установки в распределительных щитах систем: солнечных электростанций, светодиодного освещения постоянного тока, зарядных устройств, батарейных массивов, железнодорожной автоматики и промышленных контроллеров.

Технические характеристики

• Номинальный ток: 6 А - максимальный рабочий ток, который выключатель может длительно пропускать без срабатывания.
• Тип тока: постоянный (DC) - специально адаптирован для цепей постоянного тока, где дуга горит дольше, чем в переменном.
• Отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель способен безопасно прервать.
• Характеристика срабатывания: C - реагирует на перегрузки и скачки тока в диапазоне 5–10 крат от номинала; идеально для нагрузок со средним пуском (например, LED-драйверы, малые двигатели).
• Номинальное напряжение: 230 В DC - допустимый уровень напряжения в цепи. Напряжение изоляции также 230 В - гарантирует безопасную работу при этом уровне.
• Класс токоограничения: 3 - быстродействующий тип, снижающий энергию пробоя при КЗ, что уменьшает риск повреждений оборудования.
• Ширина модуля: 1 модуль - занимает минимальное место в DIN-рейке, удобен для плотной сборки щита.
• Импульсное напряжение: 4 кВ - выдерживает кратковременные выбросы напряжения, такие как помехи или удары молнии.
• Сечение провода: 1–25 мм2 - позволяет подключить медные жилы любого распространённого сечения.
• Защита IP30: защита от доступа к опасным частям и крупными твёрдыми предметами (>2,5 мм); не предназначена для защиты от воды или пыли.
• Температурный диапазон: от –60 C до +60 C - работает в суровых климатических условиях, включая холодные регионы и нагреваемые помещения.
• Глубина монтажа: 75 мм - требует достаточного места внутри корпуса щита для свободного выхода контактов и рычага.
• Частота: 0 Гц - исключено использование в сетях переменного тока.

Совместимость и монтаж

Выключатель OptiDin BM63-1C6-DC-УХЛ3-РЕG совместим с любой стандартной DIN-рейкой типа TS35. Устанавливается одним движением - фиксируется механическими зацепами. Подключение осуществляется через зажимы с болтами M4, рассчитанными на провода от 1 до 25 мм2. Для правильного монтажа важно соблюдать момент затяжки - не более 0,9 Нм, чтобы не повредить контактную группу.

Не рекомендуется использовать параллельно с другими аппаратами, не сертифицированными для DC. Все соединения должны выполняться после полного отключения питания.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 для аппаратов низковольтного распределения. Сертификация подтверждает соответствие нормам безопасности при работе с постоянным током. Применение класса токоограничения 3 и категории перенапряжения IV обеспечивает повышенную отказоустойчивость в промышленных условиях.

Преимущества

• Специально спроектирован для постоянного тока - отличается от AC-выключателей конструкцией дугогашения, обеспечивающей надёжное отключение.
• Работает при экстремальных температурах - подходит для внешних установок и неотапливаемых помещений.
• Минимальная глубина монтажа - экономит пространство в щите.
• Поддерживает широкий диапазон сечений проводов - универсальность подключения без переходников.
• Функциональная совместимость с серией OptiDin - легко сочетается с другим оборудованием КЭАЗ одного семейства.

Ограничения применения

• Не переменному току (AC) - попытки использования в сети 230 В AC приведут к отказу или возгоранию.
• IP30 не обеспечивает защиту от влаги - нельзя применять во влажных местах без дополнительной герметизации корпуса щита.
• Максимальное напряжение - 230 В DC; при использовании выше этого значения возможен пробой изоляции.
• Не предназначен для частых операций включения/отключения - не является кнопочным выключателем.

Примеры использования

• Щитовая защита солнечных панелей в домашней мини-энергостанции.
• Отключение цепей 48 В DC в серверных стойках с UPS.
• Защита световой рекламы на основе мощных LED-лент.
• Контроль питания в системах сигнализации и связи на железной дороге.
• Цепи управления в мобильных станциях и спецтехнике с бортовым питанием постоянного тока.

Практические советы

• Перед установкой проверьте полярность - хотя выключатель не чувствителен к направлению тока, правильно выполненная маркировка ускоряет обслуживание.
• При монтаже в холодных регионах - убедитесь, что щит не запирается полностью, чтобы избежать конденсата при перепадах температур.
• Выбирайте этот выключатель вместо обычного AC-автомата, когда работа происходит именно с DC - это вопрос безопасности, а не экономии.
• Для увеличенной надёжности используйте в связке с дифференциальной защитой или предохранителями, особенно при больших емкостных нагрузках.
• Обращайте внимание на маркировку “УХЛ3” - это значит, что выключатель OptiDin BM63-1C6-DC-УХЛ3-РЕG рассчитан на умеренный и холодный климат, что делает его подходящим для всей территории России.
