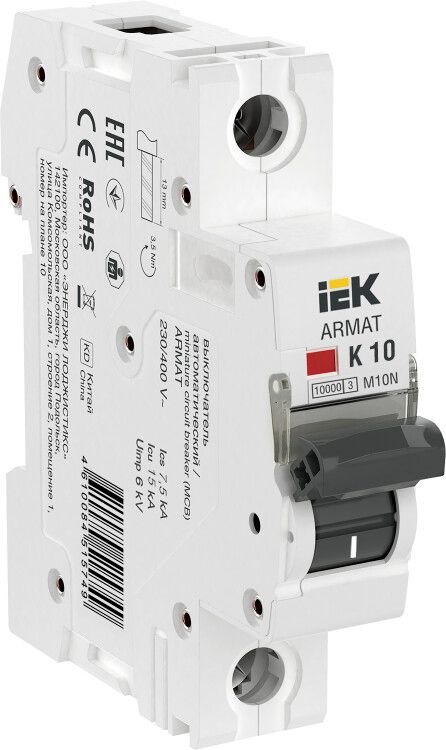

Выключатель автоматический однополюсный M10N 1P K 10А 10кА ARMAT | AR-M10N-1-K010 IEK

Автоматический выключатель однополюсный модульный M10N K 10А 10кА от IEK предназначен для защиты однофазных цепей от перегрузок и коротких замыканий. Выбор модели с характеристикой K делает её подходящей для цепей с высокими пусковыми токами, а серия ARMAT обеспечивает надёжность в условиях промышленной эксплуатации.

Назначение и область применения

Автоматический выключатель однополюсный модульный M10N K 10А 10кА защищает групповые и распределительные цепи переменного тока с номинальным напряжением до 400 В. Подходит для установки в щитах управления, вводно-распределительных устройствах (ВРУ) и распределительных щитках на объектах промышленной и энергетической инфраструктуры. Особенно эффективен там, где есть оборудование с высокими пусковыми токами - например, насосы, компрессоры, светильники с газоразрядными лампами или малые двигатели.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений;
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока;
• Отключающая способность: 7,5 кА - максимальный ток короткого замыкания, который выключатель способен безопасно отключить;
• Характеристика срабатывания: K - медленное срабатывание по току, позволяет избежать ложных срабатываний при пусковых импульсах; идеально для индуктивных нагрузок;
• Количество полюсов: 1 - управление одной фазой, используется в однофазных сетях 220/230 В;
• Сечение провода: 1–25 мм2 - совместим с жилами от минимального до крупного сечения, включая многожильные и одножильные;
• Модульная ширина: 1 модуль - занимает стандартное место в DIN-рейке, легко интегрируется в сборочные щиты;
• Напряжение изоляции: 500 В - гарантирует безопасную работу при кратковременных скачках напряжения;
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ;
• Степень защиты IP20 - предохраняет от доступа пальцев и твердых предметов, но не защищена от воды и пыли;
• Рабочий температурный диапазон: –5…+40 C - подходит для помещений с умеренным климатом, не для улицы или неотапливаемых зданий зимой;
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию при соблюдении условий;
• Возможность доп. комплектации - можно установить дополнительные контакты, расцепители, блокировки.

Совместимость и монтаж

Автоматический выключатель M10N K 10А 10кА монтируется на стандартную DIN-рейку шириной 35 мм. Клеммы обеспечивают надёжное соединение с проводниками сечением от 1 до 25 мм2 - как одножильными, так и многожильными. Для многожильных проводов рекомендуется использовать наконечники. Установка возможна в любых щитах, соответствующих нормам IEC 60439. Совместим с другими устройствами серии ARMAT - одинаковый шаг крепления, единая система маркировки и цветовое оформление. Не требует специальных инструментов для монтажа.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2, что подтверждает соответствие требованиям безопасности и надёжности. Конструкция включает усиленную дугогасительную камеру, которая снижает риск возгорания при отключении больших токов. Независимый механизм расцепления исключает самопроизвольное включение после аварии. Применение в системах с U_i=500 В обеспечивает достаточный запас изоляции для бытовых и промышленных сетей.

Преимущества

• Усиленный корпус серии ARMAT - устойчив к механическим воздействиям и деформациям;
• Характеристика K - минимизация ложных срабатываний при пуске двигателей и освещения;
• Широкий диапазон сечений проводов - универсальность при подключении;
• Поддержка доп. комплектации - возможность расширения функционала без замены аппарата;
• Одинаковая форма и размеры с другими аппаратами серии - удобство при сборке щита и обслуживании.

Ограничения применения

• Не предназначен для установки вне помещения - степень защиты IP20 не защищает от влаги и пыли;
• Не работает при температурах ниже –5 C - не подходит для холодных складов, уличных щитовых без отопления;
• Только для переменного тока - нельзя использовать в цепях постоянного тока;
• Отключающая способность 7,5 кА - недостаточна для мощных промышленных вводов с токами КЗ выше этого значения;
• Однополюсный - не применяется для защиты трёхфазных цепей без установки нескольких единиц.

Примеры использования

• Защита группы розеток в офисном помещении с компьютерами и оргтехникой;
• Отключение питания насоса в системе водоснабжения - благодаря характеристике K не сработает при пуске;
• Щит освещения в производственном цеху с люминесцентными и светодиодными светильниками;
• Групповой автомат в распределительном щите ЖКХ или административного здания.

Практические советы

• Выбирая автомат M10N K 10А 10кА, проверьте, чтобы суммарная мощность подключённых приборов не превышала 2,2 кВт (при 220 В);
• Для цепей с частыми пусками (например, вентиляторы, компрессоры) именно характеристика K - лучший выбор вместо C или B;
• При использовании многожильных проводов обязательно используйте наконечники типа НШВИ - это повысит контакт и долговечность;
• Не устанавливайте этот автомат рядом с источниками тепла - он чувствителен к температуре окружающей среды;
• При сборке щита убедитесь, что все автоматы серии ARMAT имеют одинаковую ориентацию - это упрощает диагностику и обслуживание.
