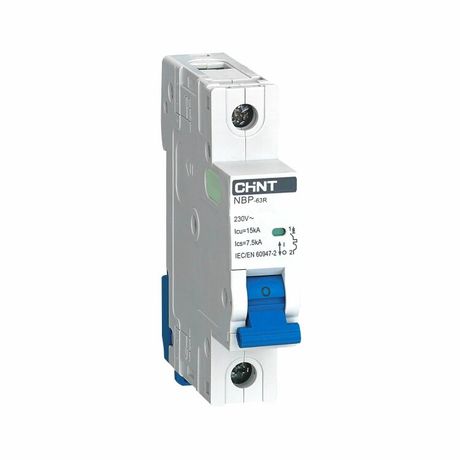

Выключатель автоматический однополюсный NBP-63R 1P 10A 15кА 8In (R) | 352365 CHINT

Автоматический выключатель NBP-63R - однополюсный модульный аппарат с номинальным током 10 А и отключающей способностью 15 кА, предназначен для защиты электропроводки от перегрузок и коротких замыканий в бытовых и промышленных установках. Бренд CHINT обеспечивает надежность и соответствие международным стандартам, а артикул 352365 позволяет точно идентифицировать модель при закупке.

Назначение и область применения

Выключатель NBP-63R используется для защиты однофазных цепей переменного тока с напряжением до 230 В. Применяется в распределительных щитах жилых домов, офисов, магазинов и легкопромышленных объектов. Подходит для защиты освещения, розеточных групп, бытовой техники и других нагрузок с умеренным пусковым током. Модульная форма позволяет легко интегрировать устройство в стандартные щитовые системы.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может коммутировать без перегрева
• Номинальное напряжение: 230 В AC - рабочее напряжение сети переменного тока
• Отключающая способность: 15 кА - максимальный ток короткого замыкания, который выключатель способен безопасно прервать
• Характеристика срабатывания: C - срабатывает при токе 8–20 кратном от номинала; оптимальна для нагрузок с умеренными пусковыми токами (например, люминесцентные светильники, насосы, малые двигатели)
• Напряжение изоляции: 440 В - предельное напряжение, которое не вызывает пробоя изоляции
• Импульсное напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные импульсы)
• Рабочая температура: от -30C до +70C - допустимый диапазон для установки в неотапливаемых помещениях или на улице внутри щита
• Степень защиты: IP20 - защищён от доступа пальцев и твердых предметов >12,5 мм, но не от воды и пыли
• Модульная ширина: 1 модуль (18 мм) - занимает один стандартный модуль на DIN-рейке
• Частота: 50/60 Гц - совместим с сетями России, Европы и большинства стран мира
• Категория применения: A - для защиты кабелей и проводов, не рассчитана на управление двигателями
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий тепловую и механическую нагрузку на проводку

Совместимость и монтаж

Выключатель NBP-63R монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в любом направлении - фиксация осуществляется защелкой. Для подключения используются кабели сечением до 4 мм2 (медные) или 6 мм2 (алюминиевые). Возможна прямая фиксация через контактные зажимы, а также использование шин типа PIN и FORK. Совместим со всеми другими модулями серии NBP-63R - можно собирать многоступенчатые щиты с различной комбинацией полюсов (1P, 2P, 3P, 4P).

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60898-1 и ГОСТ Р 50345-2010. Обеспечивает класс токоограничения 3, что повышает безопасность при аварийных режимах. Индикатор положения контактов (зеленое/красное окно) наглядно показывает состояние аппарата: “ON” - включен, “OFF” - отключен. Наличие сигнализации исключает необходимость проверки мультиметром при визуальном осмотре.

Преимущества

• Увеличенная отключающая способность (15 кА) - подходит для современных сетей с высокой мощностью потребления
• Характеристика C с коэффициентом 8In - точнее реагирует на типичные пусковые токи, чем B-характеристика
• Высокая механическая износостойкость (20 000 циклов) - долгий срок службы даже при частых операциях включения/выключения
• Компактный формат (1 модуль) - экономия места в щите
• Гарантированная совместимость с продукцией CHINT - все элементы серии взаимозаменяемы

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50/60 Гц
• IP20 не обеспечивает защиту от влаги - нельзя использовать во влажных помещениях без корпуса или в условиях повышенной запыленности
• Характеристика C не подходит для чувствительных электронных устройств (компьютеры, серверы) - там требуется B-характеристика
• Не предназначен для частого ручного управления (не является рубильником) - рекомендуется для защиты, а не для регулярного включения/выключения
• Максимальный ток 10 А - не подходит для мощных нагревательных приборов (>2,3 кВт) без учета запаса по току

Примеры использования

• Защита группы розеток в квартире (стиральная машина, холодильник, микроволновка)
• Щитовая защита освещения в офисе (люминесцентные и светодиодные светильники)
• Линия питания небольшого насоса для систем водоснабжения
• Фидерный автомат в этажном щите многоквартирного дома

Практические советы

• Выбирая автомат NBP-63R, убедитесь, что суммарная мощность всех подключенных устройств не превышает 2,3 кВт (при 230 В и 10 А)
• При установке в щит с несколькими автоматами - используйте маркировочные бирки, чтобы отличить этот выключатель от других
• Проверьте сечение кабеля перед подключением - слишком тонкий провод может перегреться, даже если автомат не сработает
• Если в помещении часто происходят скачки напряжения - убедитесь, что есть дополнительная защита (розеточные фильтры, стабилизаторы)
• Для промышленных применений с высокой вероятностью КЗ - NBP-63R с 15 кА - хороший выбор, но всегда проверяйте расчетные токи КЗ в проекте
