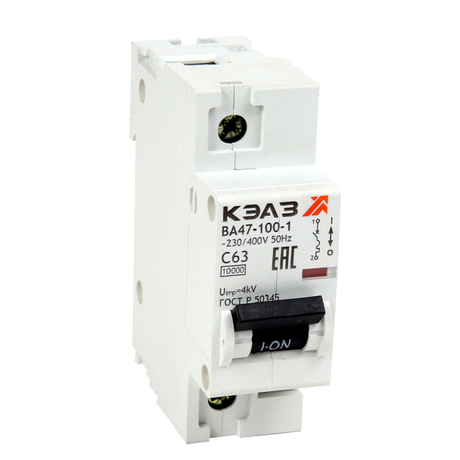

Выключатель автоматический модульный 1п B 100А 10кА ВА47-100-1B100-УХЛ3 КЭАЗ 318693

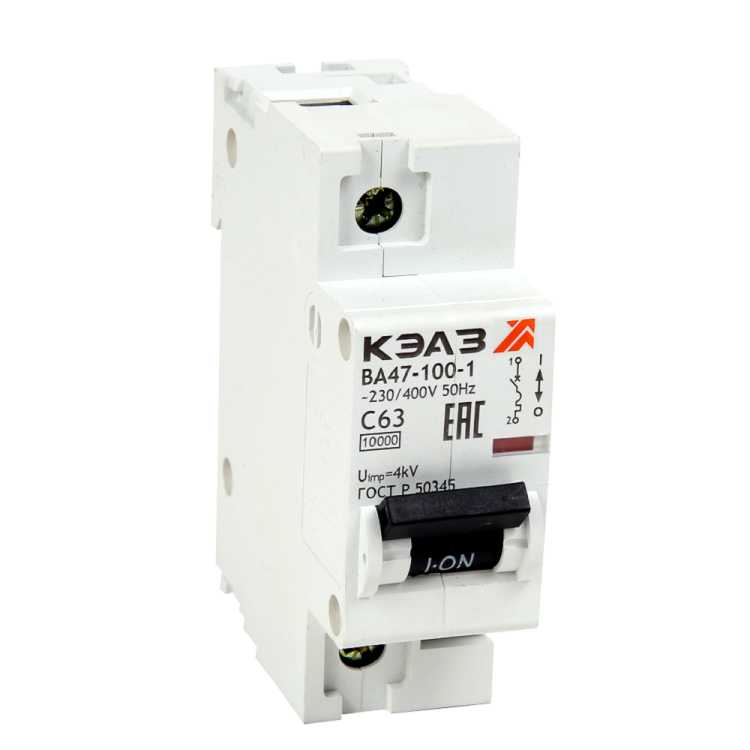

Автоматический выключатель ВА47-100-1B100-УХЛ3 от КЭАЗ - однополюсный устройство для защиты цепей с током до 100 А от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах жилых, промышленных и коммерческих объектов, особенно там, где важна надёжность при ограниченном бюджете.

Назначение и область применения

Выключатель ВА47-100-1B100-УХЛ3 предназначен для защиты электрических цепей переменного тока напряжением до 400 В и частотой 50 Гц. Он обеспечивает безопасную работу при перегрузках и коротких замыканиях, а также позволяет вручную включать и отключать нагрузку. Применяется в щитах управления, распределительных устройствах, на входе в помещения, для защиты групповых линий освещения, нагревательных приборов, насосов и другого оборудования с высоким потреблением энергии.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 1 - защищает одну фазу сети;
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Характеристика срабатывания: B - срабатывает при токе 3–5 кратном от номинала, подходит для бытовых и слаботочных нагрузок с умеренным пуском;
• Номинальное напряжение: 400 В AC - рабочее напряжение сети;
• Номинальное напряжение изоляции: 230 В - уровень изоляции между токоведущими частями и корпусом;
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения;
• Сечение провода: 2,5 – 35 мм2 - допустимый диапазон площади поперечного сечения подключаемых медных проводов;
• Модульная ширина: 1,5 модуля - занимает 27 мм по ширине на DIN-рейке;
• Глубина монтажа: 71 мм - требуемое пространство внутри щита для правильной установки;
• Рабочая температура: от -60 C до +40 C - работает в суровых условиях, включая холодные склады и открытые щитовые;
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды;
• Класс токоограничения: 3 - быстрое ограничение тока при КЗ, снижающее тепловую нагрузку на проводку;
• Категория перенапряжения: IV - рассчитан на использование в местах с высоким уровнем переходных процессов, например, на вводе в здание;
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной влажности, типично для закрытых помещений;
• Частота: 50 Гц - совместим с сетью стандарта РФ и стран СНГ.

Совместимость и монтаж

Выключатель ВА47-100-1B100-УХЛ3 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа требуется свободное место глубиной 71 мм. Подключение проводов осуществляется через зажимы с винтовым креплением - подходят медные провода сечением от 2,5 до 35 мм2. Нельзя использовать многожильные провода без наконечников. Устройство совместимо с другими модулями серии Бюджетный модуль от КЭАЗ, что позволяет собирать компактные щиты. Не рекомендуется устанавливать рядом с источниками сильного тепла или вибраций.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную безопасность при аварийных ситуациях. Конструкция исключает случайное прикосновение к токоведущим частям благодаря IP20 и механической блокировке контактов. Сертифицирован для работы в условиях степени загрязнения 2 - то есть в обычных закрытых помещениях без агрессивной среды.

Преимущества

• Высокая отключающая способность (10 кА) - надёжно справляется даже с серьёзными КЗ;
• Широкий диапазон рабочих температур - подходит для неотапливаемых помещений и зимних условий;
• Поддержка больших сечений проводов (до 35 мм2) - удобен для мощных нагрузок;
• Компактная форма (1,5 модуля) - экономит место в щите;
• Цена ниже аналогов с такими же параметрами - оптимальный выбор для бюджетных проектов;
• Имеется возможность дополнительной комплектации - можно установить дополнительные контакты или расцепители.

Ограничения применения

• Не предназначен для постоянного использования в условиях повышенной влажности, пыли или химически активной среды - степень защиты IP20 недостаточна;
• Не подходит для защиты цепей постоянного тока (DC);
• Характеристика B не рекомендована для нагрузок с высоким пусковым током (например, мощные двигатели), лучше выбрать C или D;
• Не следует применять в качестве основного рубильника - он не рассчитан на частые ручные включения/отключения в режиме полной нагрузки;
• Не используется в системах с напряжением выше 400 В.

Примеры использования

• Защита вводного автомата в квартире или доме с мощной электроплитой и кондиционером;
• Щитовая на производстве для питания группы нагревательных элементов;
• Распределительный щит на складе с освещением и маломощными станками;
• Внешний щит на даче, где возможны низкие зимние температуры;
• Объекты с ограниченным финансированием, где нужна базовая, но надёжная защита.

Практические советы

• При выборе убедитесь, что номинальный ток нагрузки не превышает 80 % от 100 А - это продлевает срок службы аппарата;
• Для проводов сечением более 16 мм2 используйте наконечники - это гарантирует плотный контакт и предотвращает перегрев;
• Проверьте глубину щита перед покупкой - 71 мм - это минимум, необходимый для полноценной установки;
• Если планируете подключать двигатель или сварочный аппарат - выбирайте автомат с характеристикой C или D, а не B;
• ВА47-100-1B100-УХЛ3 от КЭАЗ - хороший вариант для массового внедрения, но не для ответственных объектов с высокими требованиями к бесперебойности; для них стоит рассмотреть серию ВА47-29 или другие премиальные модели.
