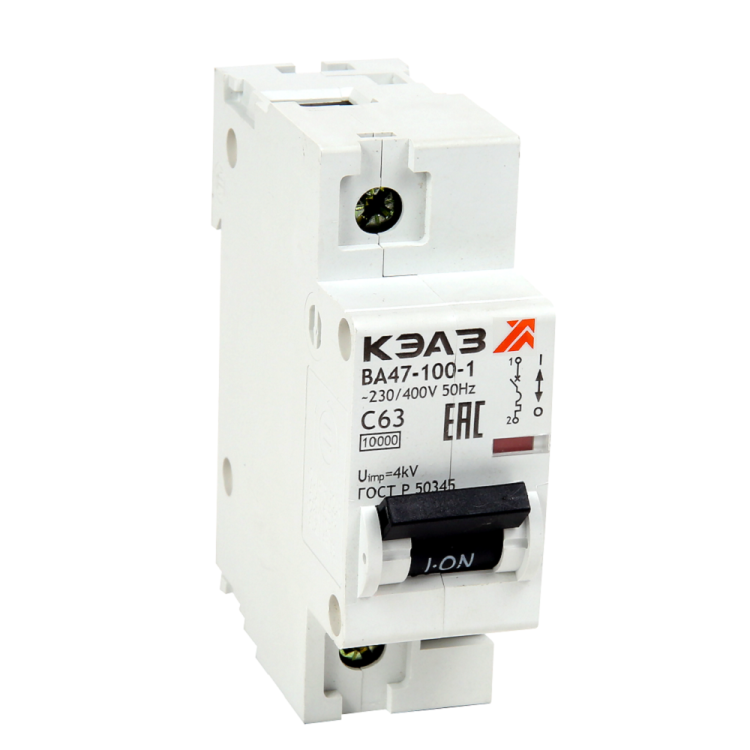

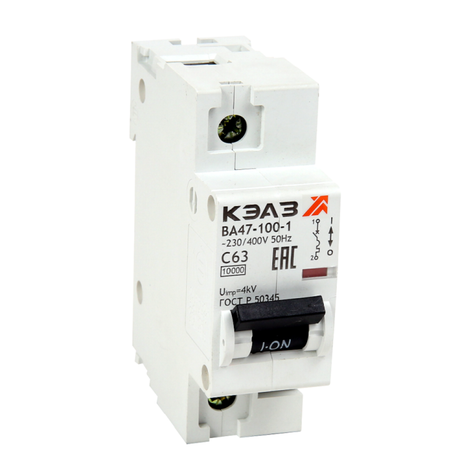

Выключатель автоматический модульный 1п B 125А 10кА ВА47-100-1B125-УХЛ3 КЭАЗ 318694

Автоматический выключатель ВА47-100-1B125-УХЛ3 от КЭАЗ - однополюсный устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах, рассчитан на работу в суровых условиях и применяется там, где важна надёжность при ограниченном бюджете.

Назначение и область применения

Выключатель ВА47-100-1B125-УХЛ3 предназначен для защиты однофазных цепей переменного тока с напряжением до 400 В и частотой 50 Гц. Он обеспечивает безопасную эксплуатацию за счёт автоматического отключения при превышении допустимого тока (перегрузка) или возникновении короткого замыкания. Также позволяет выполнять ручное включение и отключение нагрузки.

Используется в бытовых, коммерческих и промышленных распределительных щитах: для защиты групп освещения, розеточных контуров, оборудования малой мощности, систем управления, конвейеров и других устройств, работающих от сети 230/400 В.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который выключатель может проводить без отключения;
• Количество полюсов: 1 - управляет одной фазой цепи;
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Характеристика срабатывания: B - отключение происходит при токе 3–5 кратном от номинала, подходит для нагрузок с умеренным пуском (освещение, бытовые приборы);
• Номинальное напряжение: 400 В - максимальное рабочее напряжение; номинальное напряжение изоляции - 230 В, что соответствует стандартному сетевому напряжению в РФ;
• Тип тока: переменный (AC), 50 Гц;
• Сечение подключаемых проводов: 2,5 – 35 мм2 - совместим с медными жилами этого диапазона;
• Модульная ширина: 1,5 модуля - занимает 27 мм по ширине на DIN-рейке;
• Глубина монтажа: 71 мм - требуемый зазор за щитом для правильной установки;
• Рабочий температурный диапазон: от -60 C до +40 C - работает даже в холодных помещениях и на открытых площадках;
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды;
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая тепловую энергию;
• Категория перенапряжения: IV - предназначен для установки на входе в объект, где возможны скачки напряжения;
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной проводящей влаги;
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные импульсы, например, от грозовых разрядов;
• Возможна дополнительная комплектация - можно установить дополнительные контакты, расцепители, сигнализаторы положения.

Совместимость и монтаж

Выключатель ВА47-100-1B125-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Установка осуществляется путём защёлкивания - никаких болтов или креплений не требуется. Для подключения используются винтовые зажимы, доступные после снятия крышки. Рекомендуется использовать провода сечением 2,5–35 мм2, плотно затягивать винты, чтобы избежать нагрева.

Подходит для установки в щиты с глубиной не менее 71 мм. Учитывайте, что при использовании нескольких автоматов рядом необходимо соблюдать минимальный интервал между ними для теплоотвода - особенно при работе на пределе номинального тока.

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 60947-2 и ГОСТ Р 50030.2. Обладает классом токоограничения 3, что повышает безопасность при аварийных ситуациях. Номинальное импульсное напряжение 4 кВ и категория перенапряжения IV обеспечивают устойчивость к внешним помехам, включая удары молнии в ЛЭП. Применение в условиях степени загрязнения 2 и категории перенапряжения IV делает его подходящим для установки в распределительных пунктах зданий.

Преимущества

• Высокая отключающая способность (10 кА) - надёжно справляется с большинством типовых КЗ в жилых и промышленных сетях;
• Широкий диапазон рабочих температур - подходит для неотапливаемых помещений, наружных щитов, холодных регионов;
• Совместимость с проводами до 35 мм2 - позволяет подключать мощные нагрузки без переходников;
• Компактная форма (1,5 модуля) - экономит место в щите;
• Доступная цена - оптимальный выбор для проектов с ограниченным бюджетом;
• Поддержка дополнительной комплектации - возможность расширения функционала без замены устройства.

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, влажности или воздействия брызг - степень защиты IP20 исключает использование вне закрытых щитов;
• Характеристика B не рекомендована для нагрузок с высоким пусковым током (например, мощные двигатели, сварочные аппараты) - возможны ложные срабатывания;
• Не используется в цепях постоянного тока - только для переменного тока 50 Гц;
• Номинальное напряжение изоляции 230 В не означает, что устройство можно применять в трёхфазных цепях с линейным напряжением 400 В - он защищает одну фазу, а не всю трёхфазную систему.

Примеры использования

• Защита группы розеток в квартире или офисе с суммарной нагрузкой до 125 А;
• Автомат для питания системы освещения в производственном цеху;
• Входной автомат в распределительном щите многоквартирного дома (при условии согласования с проектировщиком);
• Щит на даче или в ангаре, где температура зимой опускается ниже -40 C;
• Цепь управления насосом или вентилятором с умеренным пусковым током.

Практические советы

• Выбирая этот автомат, проверьте, что ваша нагрузка не превышает 125 А - лучше иметь запас в 10–20 %;
• Если планируется подключение кабеля сечением более 25 мм2, используйте наконечники для лучшего контакта;
• Не устанавливайте ВА47-100-1B125-УХЛ3 вместо двухполюсного автомата - он не отключает ноль, поэтому не обеспечивает полной безопасности при обслуживании;
• При сборке щита следите, чтобы все автоматы были правильно зафиксированы на рейке - слабо защёлкнутый выключатель может выпасть при вибрации;
• Для увеличения функциональности можно добавить блок сигнализации положения (например, ВА47-100-1B125-УХЛ3+SA) - удобно при диагностике.
