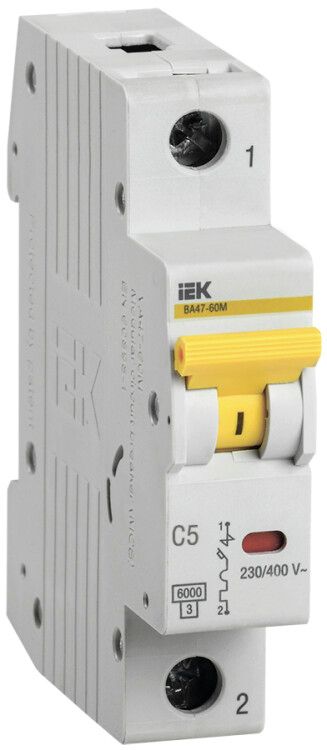

Выключатель автоматический однополюсный ВА47-60M 1Р 5А 6кА С KARAT | MVA31-1-005-C IEK

Автоматический выключатель ВА47-60M от IEK — компактное устройство для защиты однополюсных цепей на 5 А, рассчитанное на работу в бытовых и коммерческих распределительных щитах. Модель ВА47-60M обеспечивает надёжную защиту от перегрузок и коротких замыканий, соответствует требованиям для установки на DIN-рейку и имеет срок службы до 15 лет.

Назначение и область применения

Выключатель ВА47-60M предназначен для автоматического отключения электрической цепи при возникновении перегрузки или короткого замыкания. Также он позволяет вручную включать и отключать нагрузку — например, при обслуживании или аварийной ситуации.

Подходит для установки в квартирных, этажных и учётно-распределительных щитах жилых домов, офисов и административных зданий. Часто используется для защиты освещения, розеточных групп и маломощных приборов.

Технические характеристики

• Номинальный ток: 5 А — максимальный постоянный ток, который выключатель может проводить без отключения;
• Номинальное напряжение: 230 В — рабочее напряжение переменного тока; совместим с сетями 220–240 В;
• Номинальная отключающая способность: 6 кА — способность безопасно прервать ток короткого замыкания до 6000 А;
• Характеристика срабатывания: C — оптимальна для нагрузок с умеренным пусковым током, таких как люминесцентные светильники, насосы, малые двигатели;
• Количество полюсов: 1 — защищает только фазный провод, ноль остаётся неотключаемым;
• Модульная ширина: 1 модуль — занимает 17,5 мм по ширине на DIN-рейке;
• Глубина монтажа: 71 мм — требуемый свободный объём за щитком для правильной установки;
• Частота: 50 Гц — предназначено для сетей с частотой 50 Гц (стандарт РФ и Европы);
• Тип напряжения: AC/DC — работает как на переменном, так и на постоянном токе (до 230 В DC);
• Класс токоограничения: 3 — высокая скорость отключения, снижающая тепловую энергию при КЗ;
• Степень защиты IP20 — защита от прикосновений к токоведущим частям и от предметов более 12 мм, но не защищён от пыли и влаги;
• Срок службы: 15 лет — гарантируемый ресурс при соблюдении условий эксплуатации.

Совместимость и монтаж

Выключатель ВА47-60M монтируется на стандартную DIN-рейку типа TS35. Устанавливается в любые щитки с достаточным внутренним объёмом — глубина монтажа составляет 71 мм, поэтому важно проверить, чтобы задняя стенка щита не препятствовала полному введению устройства.

Подключение осуществляется через винтовые зажимы: вход — верхние клеммы, выход — нижние. Для надёжного контакта рекомендуется использовать провода сечением 0,5–2,5 мм² (медные). Нельзя затягивать клеммы с избыточным усилием — это повредит пластиковые детали.

Безопасность и стандарты

Выключатель ВА47-60M соответствует международным нормам IEC 60898-1 и ГОСТ Р 50345. Класс токоограничения 3 обеспечивает быстрое гашение дуги, что снижает риск возгорания. Применение в жилых помещениях допускается согласно ПУЭ, при условии, что устройство установлено в закрытом щите с уровнем защиты не ниже IP20.

Преимущества

• Компактный размер — один модуль экономит место в щитке;
• Надёжное срабатывание по характеристике C — минимизирует ложные отключения при запуске оборудования;
• Высокая отключающая способность (6 кА) — подходит для современных сетей с повышенными токами КЗ;
• Срок службы 15 лет — долговечность при регулярной эксплуатации;
• Совместимость с сериями KARAT — легко сочетается с другими элементами щитовой арматуры IEK.

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или открытых площадках — степень защиты IP20 не предохраняет от внешних воздействий;
• Не подходит для защиты мощных двигателей или оборудования с высокими пусковыми токами (например, компрессоры, большие насосы) — требуется характеристика D;
• Однополюсная конструкция не отключает нулевой провод — в системах TN-C-S или TT необходимо применять двухполюсные автоматы для полноценной безопасности;
• Не рекомендуется для цепей постоянного тока выше 230 В — возможны проблемы с гашением дуги.

Примеры использования

• Защита группы розеток в спальне или кухне;
• Отключение осветительной линии в коридоре или туалете;
• Щитовая защита для холодильника, микроволновки или телевизора;
• Распределительный щит многоквартирного дома — как часть комплексной системы защиты.

Практические советы

• Перед установкой проверьте соответствие номинала автомата (5 А) сечению провода — для медного провода 2,5 мм² это оптимально;
• Если в щитке уже есть другие автоматы серии ВА47-60M — можно смело использовать этот экземпляр, все элементы совместимы;
• Не используйте ВА47-60M вместо УЗО — для защиты от утечек тока необходима отдельная защита;
• При замене старого автомата убедитесь, что новый имеет аналогичную отключающую способность (6 кА) — меньшая величина может быть опасной;
• При сборке щита оставляйте минимальный зазор 10 мм вокруг автомата — это улучшает теплоотвод и доступ для обслуживания.
