Выключатель автоматический OptiMat A-1000-S2-3P-65-D-MR8.0-B-C2200-M2-P05-S1-06 |343801| КЭАЗ

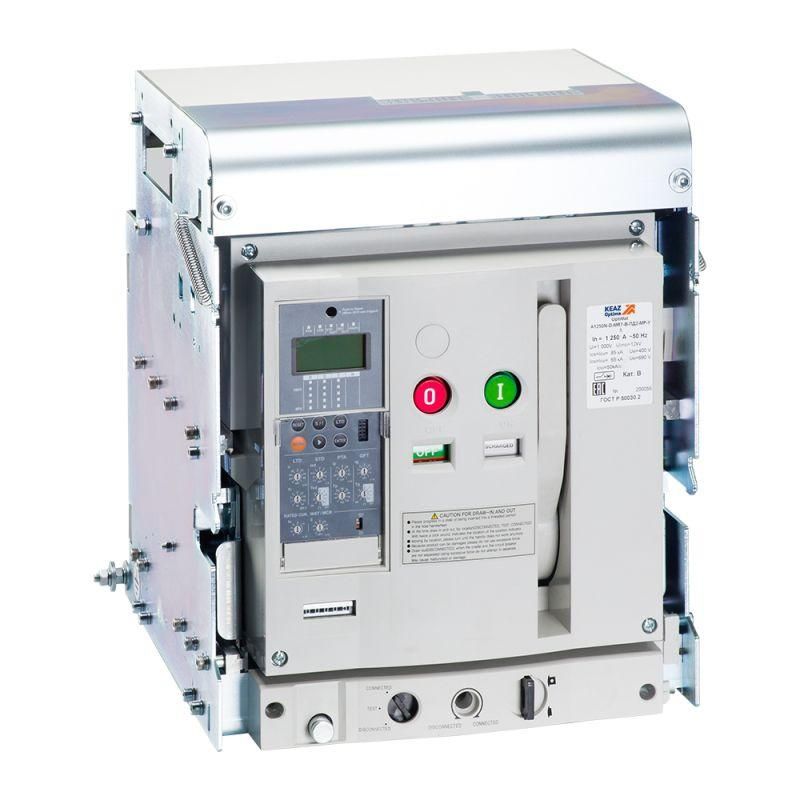

Автоматический выключатель воздушный OptiMat A-1000-S2-3P-65-D-MR8.0-B-C2200-M2-P05-S1-06 от КЭАЗ предназначен для защиты мощных электрических цепей до 1000 А в распределительных щитах промышленных объектов. Благодаря высокой отключающей способности и наличию моторного привода, этот аппарат обеспечивает надёжную работу в условиях частых коммутаций и аварийных ситуаций.

Назначение и область применения

Автоматический выключатель воздушный OptiMat A-1000-S2-3P-65-D-MR8.0-B-C2200-M2-P05-S1-06 используется для защиты силовых цепей переменного тока на напряжение до 400 В. Применяется в качестве главного автомата в крупных распределительных щитах, на входе в производственные участки, узлы управления насосными станциями, компрессорами, конвейерными линиями и другими установками с высокими токами нагрузки.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазных сетях 380–415 В;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальный ток длительной нагрузки: 1000 А - рассчитан на постоянную работу при больших токах;
• Номинальная отключающая способность Icu: 65 кА - способен безопасно отключить сверхтоки даже при коротком замыкании с максимальным током до 65 тысяч ампер;
• Моторный привод: да - позволяет дистанционно включать и отключать автомат через внешний сигнал (например, из системы АСУ ТП);
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки в закрытый шкаф;
• Количество вспомогательных контактов: 6 - используются для сигнализации состояния (включен/выключен), подключения к системам контроля и автоматизации.

Совместимость и монтаж

Автоматический выключатель воздушный OptiMat A-1000-S2-3P-65-D-MR8.0-B-C2200-M2-P05-S1-06 монтируется на DIN-рейку типа 35 мм или жёстко крепится к раме шкафа. Для подключения требуется достаточное пространство вокруг аппарата - минимальные зазоры указаны в руководстве КЭАЗ. Моторный привод подключается к внешнему управлению через клеммы, расположенные на боковой стенке. Убедитесь, что провода соответствуют сечению, допустимому для тока 1000 А - обычно это многожильные медные кабели с площадью сечения от 95 мм2 и выше.

Безопасность и стандарты

Автоматический выключатель воздушный OptiMat A-1000-S2-3P-65-D-MR8.0-B-C2200-M2-P05-S1-06 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Обеспечивает классическую двухступенчатую защиту: тепловую - против перегрузок, и электромагнитную - против коротких замыканий. Все материалы корпуса самозатухающие, соответствуют нормам пожарной безопасности.

Преимущества

• Высокая отключающая способность (65 кА) делает аппарат подходящим для энергоёмких объектов с большими токами КЗ;
• Моторный привод позволяет реализовать удалённое управление без необходимости открывать шкаф;
• Шесть вспомогательных контактов обеспечивают гибкую интеграцию в системы автоматизации и SCADA;
• Конструкция от КЭАЗ проверена годами эксплуатации в тяжёлых промышленных условиях;
• Работает в широком температурном диапазоне - от -25C до +40C (при условии соблюдения IP20).

Ограничения применения

• Не предназначен для работы вне закрытых шкафов - степень защиты IP20 не защищает от пыли, влаги и попадания воды;
• Не рекомендован для частых ручных операций - моторный привод оптимизирован для дистанционного управления, а не для ежедневного включения;
• Требует специализированных инструментов и знаний при обслуживании - не является устройством для бытового ремонта;
• Не поддерживает функции дифференциальной защиты - для защиты от утечек тока необходимо использовать отдельный УЗО.

Примеры использования

• Главный ввод в цех с несколькими двигателями суммарной мощностью более 500 кВт;
• Щит питания конвейерной линии на пищевом производстве;
• Распределительный пункт на насосной станции водоснабжения;
• Центральный автомат перед частотным преобразователем большой мощности.

Практические советы

• Перед установкой проверьте соответствие сечения кабелей номинальному току 1000 А - недостаточное сечение вызовет нагрев и выход из строя;
• Используйте вспомогательные контакты для формирования сигнала “отключение” в системе мониторинга - это повысит уровень отказоустойчивости;
• При использовании моторного привода убедитесь, что источник управления имеет достаточную мощность и согласован с типом привода (DC/AC);
• Обслуживание и регулировка должны выполняться только квалифицированным персоналом - внутренние механизмы не подлежат самостоятельному ремонту;
• При заказе запчастей используйте полный артикул 343801 - он гарантирует совместимость всех комплектующих.
