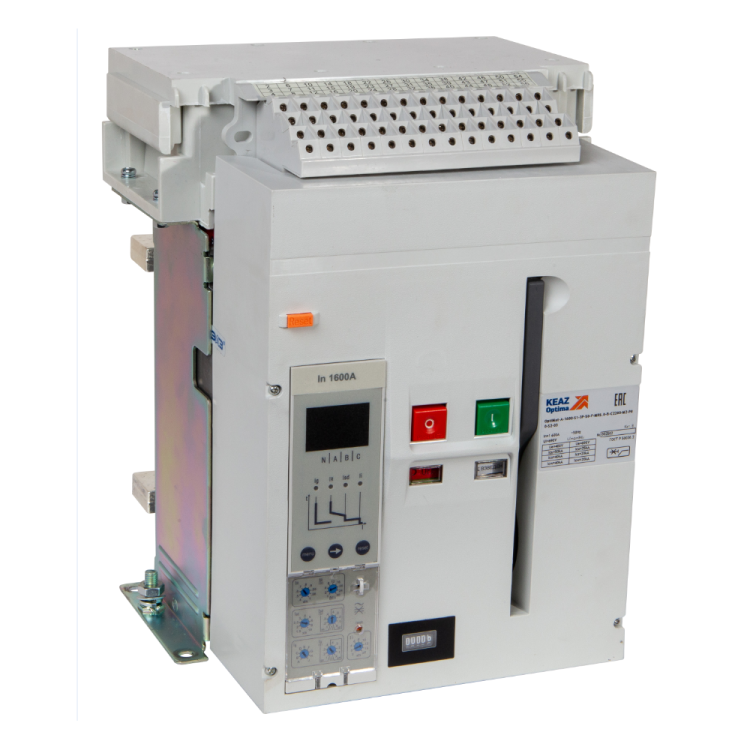

Выключатель автоматический 3п 1600А 50кА OptiMat A 1600 S1 3P 50 F MR5.0 B C2200 M2 P00 S2 03 КЭАЗ 275051

Автоматический выключатель OptiMat A-1600-S1-3P-50-F-MR5.0-B-C2200-M2-P00-S2-03 от КЭАЗ предназначен для защиты силовых цепей переменного тока с высокой нагрузкой - например, на крупных производствах, в распределительных щитах или у входа в объект. Этот прибор сочетает надёжную отключающую способность, точную настройку и возможность удалённого управления, что делает его удобным решением для инженеров и монтажников, работающих с системами до 1600 А.

Назначение и область применения

OptiMat A-1600-S1-3P-50-F-MR5.0-B-C2200-M2-P00-S2-03 используется для коммутации и защиты трёхфазных электрических сетей с номинальным током до 1600 А. Он применяется там, где требуется высокая надёжность: на промышленных предприятиях, в энергообъектах, на конвейерах, в системах питания больших насосов, компрессоров и других мощных потребителей. Выключатель рассчитан на редкие операционные включения/выключения - он не предназначен для частых переключений, как контактор.

Технические характеристики

• Номинальный ток: 1600 А - максимальный постоянный ток, который выключатель может проводить без перегрева.
• Номинальное напряжение: 690 В AC - работает в сетях до этой величины, в том числе в промышленных 660 В.
• Номинальная отключающая способность: 50 кА - способен безопасно отключить аварийный ток короткого замыкания до этого значения.
• Диапазон настройки тока срабатывания: 640–1600 А - позволяет гибко настраивать порог тепловой защиты под конкретную нагрузку.
• Тип расцепителя: Электронный - обеспечивает точную, программируемую защиту от перегрузок и коротких замыканий с возможностью задержки срабатывания.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки в закрытые шкафы.
• Частота: 50 Гц - оптимизирован для работы в сетях России и стран СНГ.
• Тип подключения: Болтовое - клеммы для присоединения кабелей через болты, требуют правильного момента затяжки.
• Количество контактов: 6 - три входных и три выходных, соответствуют трём фазам + заземление не предусмотрено.
• Конструкция: Стационарное исполнение - монтируется жёстко на раме или плате, не является вставным или выдвижным.
• Тип элемента управления: Кнопка нажимная - ручной запуск/останов осуществляется механически, без автоматического возврата.
• Вид привода: Двигательный - позволяет управлять выключателем дистанционно через внешний привод (например, МП-2200).
• Способ монтажа: На монтажную плиту - требует установки на металлическую основу с отверстиями под крепёж.
• Климатическое исполнение: У3 - допустимо использование в помещениях с температурой от −25C до +40C и умеренной влажностью.
• Дополнительные функции: Наличие задержки срабатывания - снижает ложные срабатывания при кратковременных перегрузках (например, пусковые токи двигателей).
• Тип дополнительного расцепителя: Независимый - позволяет отключить устройство сигналом от внешнего устройства (например, системы безопасности или АСУ ТП).
• Гарантийный срок: 60 месяцев - один из самых длинных в классе аналогичных аппаратов.

Совместимость и монтаж

OptiMat A-1600-S1-3P-50-F-MR5.0-B-C2200-M2-P00-S2-03 совместим с приводами типа М2 (C2200) и другими аксессуарами серии OptiMat A. Для монтажа необходима прочная монтажная плита из стали толщиной не менее 2 мм. Подключение кабелей выполняется болтовым способом - момент затяжки должен соответствовать рекомендациям завода-изготовителя (обычно указан на корпусе). Обязательно соблюдайте порядок фаз: L1, L2, L3 должны быть подключены строго к соответствующим клеммам. Присоединение нулевого провода не предусмотрено - система должна быть выполнена по схеме TN-S или TT с отдельным PE-проводником.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2 и российскому ГОСТ Р 50030.2. Сертифицирован для применения в промышленных условиях. Конструкция исключает случайное включение благодаря механизму блокировки и наличию независимого расцепителя - можно подключить сигнализацию или систему экстренного отключения. IP20 не обеспечивает защиту от брызг и пыли - поэтому обязательна установка в закрытый шкаф с уровнем защиты не ниже IP54.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для сложных сетей с большим потенциалом КЗ.
• Электронный расцепитель с регулируемой задержкой - минимизирует ложные срабатывания при пуске оборудования.
• Поддержка дистанционного управления через двигательный привод - удобно для автоматизации и удалённого контроля.
• Широкий диапазон настройки тока (640–1600 А) - один прибор покрывает множество вариантов нагрузок.
• Длинная гарантия (5 лет) - свидетельствует о высокой надёжности сборки и качества материалов.

Ограничения применения

• Не предназначен для частых включений/выключений - не заменяет контактор или рубильник.
• IP20 требует установки внутри закрытого шкафа - нельзя использовать на открытых площадках или в сырых помещениях без дополнительной защиты.
• Не имеет встроенного нулевого контакта - необходимо предусматривать отдельный PE-проводник в проекте.
• Требует специализированного монтажа на плиту - не подходит для DIN-рейки или модульных щитов.
• Не имеет встроенной индикации состояния - для контроля нужен внешний индикатор или контакт сигнализации.

Примеры использования

• Защита главного ввода на производстве с мощностью до 1 МВт.
• Щиты питания цехового конвейера с несколькими двигателями по 400–800 А каждый.
• Распределительный пункт на ТЭЦ или в котельной с высоким током КЗ.
• Системы водоснабжения с насосными станциями, где важна селективность защиты.

Практические советы

• При выборе OptiMat A-1600-S1-3P-50-F-MR5.0-B-C2200-M2-P00-S2-03 проверьте, чтобы посадочные отверстия на монтажной плите точно совпадали с габаритами аппарата - отклонение даже 1–2 мм может помешать установке.
• Используйте только оригинальные приводы C2200 M2 - сторонние аналоги могут не обеспечить полный ход рычага и вызвать отказ.
• Настройку тока срабатывания лучше выполнять после пробного пуска оборудования - учтите пусковые токи (до 6×Iн).
• Обязательно проведите проверку момента затяжки болтов после первых 10–20 рабочих циклов - при нагреве металл может немного деформироваться.
• Для систем с дистанционным управлением подключите независимый расцепитель к контроллеру с резервным питанием - это повысит надёжность аварийного отключения.
