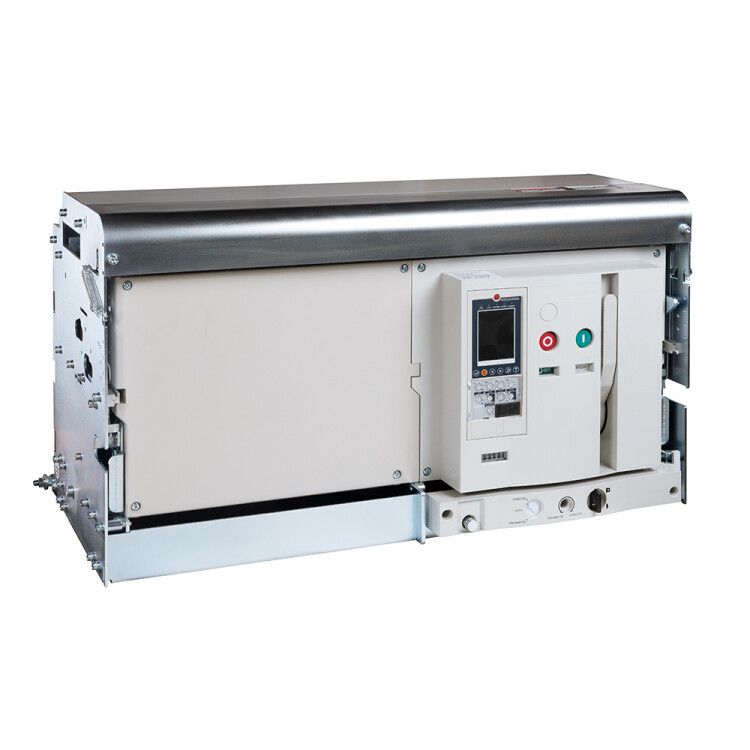

Выключатель автоматический OptiMat A-5000-S6-3P-150-D-MR8.1-BH-C2200-M2-P05-S1-06 | 350122 КЭАЗ

Автоматический выключатель воздушный КЭАЗ A-5000-S6-3P-150-D-MR8.1-BH-C2200-M2-P05-S1-06 предназначен для защиты силовых цепей переменного тока на высоких токах - до 5000 А. Этот аппарат обеспечивает надёжное отключение при перегрузках и коротких замыканиях, особенно в промышленных распределительных щитах. Артикул 350122 соответствует модели из серии A-5000, созданной для жестких условий эксплуатации.

Назначение и область применения

Автоматический выключатель воздушный КЭАЗ A-5000-S6-3P-150-D-MR8.1-BH-C2200-M2-P05-S1-06 используется для коммутации и защиты электрических сетей напряжением до 690 В переменного тока. Применяется в качестве главного вводного автомата или секционного аппарата в крупных распределительных устройствах. Подходит для объектов с высокой нагрузкой: промышленные цеха, энергообъекты, насосные станции, системы автоматизации, где требуется надёжная защита от коротких замыканий до 150 кА.

Технические характеристики

• Количество полюсов: 3P (трёхполюсный)
• Номинальный ток (Iu): 5000 А
• Уставка тока расцепления: 0 А - означает, что тепловое расцепление отключено; защита осуществляется только электромагнитным расцепителем
• Кратковременная отключающая способность: 150 кА
• Степень защиты: IP20 - защищён от доступа пальцами и предметов более 12 мм, но не защищён от воды и пыли
• Конфигурация контактов: 6 нормально закрытых (6НЗ) + 6 нормально открытых (6НО) вспомогательных контактов
• Механизм управления: ручной привод с возможностью дистанционного управления через внешние устройства
• Исполнение: вертикальное монтажное положение, фиксация на DIN-рейке или шасси

Совместимость и монтаж

Автоматический выключатель воздушный КЭАЗ A-5000-S6-3P-150-D-MR8.1-BH-C2200-M2-P05-S1-06 совместим со стандартными сборками щитов типа МР8.1 и другими комплектными устройствами серии A-5000. Для установки требуются специализированные опорные рамы и крепёж, предусмотренные производителем. Установка допускается только в закрытых помещениях с контролируемой температурой и отсутствием конденсата. Подключение проводов выполняется болтовым зажимом - максимальное сечение кабеля зависит от исполнения, рекомендуется проверить паспорт изделия перед монтажом. Обязательно соблюдать момент затяжки контактных зажимов, указанный в руководстве.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция обеспечивает безопасную работу при наличии дугового разряда благодаря внутренней системе гашения. Все элементы выполнены из термостойких материалов, исключающих возгорание при аварийном отключении. Наличие механической блокировки предотвращает случайное включение при обслуживании.

Преимущества

• Высокая отключающая способность (150 кА) позволяет использовать аппарат в местах с большой мощностью короткого замыкания
• Гибкая конфигурация вспомогательных контактов (6НЗ+6НО) удобна для интеграции в системы контроля и сигнализации
• Механизм с ручным управлением и возможностью дистанционного привода повышает операционную гибкость
• Прочная металлическая конструкция обеспечивает долговечность даже при частых коммутациях

Ограничения применения

• Не предназначена для работы во влажных, пыльных или наружных условиях - степень защиты IP20 не обеспечивает защиту от жидкости и пыли
• Уставка тока расцепления равна 0 А - значит, тепловая защита от перегрузок отключена; применение возможно только там, где перегрузки контролируются другим оборудованием (например, тепловыми реле или частотниками)
• Требуется профессиональный монтаж и регулярное техническое обслуживание - самопроизвольная замена или неквалифицированное вмешательство недопустимы
• Не поддерживает модульную расширяемую конфигурацию - все функции заданы при заказе и не изменяются после выпуска

Примеры использования

• Главный ввод в распределительном щите промышленного цеха с суммарной нагрузкой свыше 3 МВт
• Секционный автомат в системе питания технологических линий с высокими токами короткого замыкания
• Защита трансформаторных подстанций 6–10/0,4 кВ в составе комплектных ячеек
• Контроль и отключение питания в системах водоснабжения и канализации с большими насосами

Практические советы

• Перед установкой проверьте соответствие номинала (5000 А) и отключающей способности (150 кА) расчетным значениям сети - превышение может привести к отказу оборудования
• Учитывайте, что отсутствие тепловой защиты требует обязательной установки дополнительных средств защиты от перегрузок - например, тепловых реле или электронных блоков управления
• При использовании вспомогательных контактов (6НЗ/6НО) убедитесь, что схема управления рассчитана на тип контакта - путаница между НЗ и НО вызывает сбои в автоматике
• Рекомендуется периодически осматривать контакты и механизмы - особенно после аварийных отключений - на наличие следов дуги и нагрева
• Заказывайте запасные части (например, вспомогательные контакты или пружины) заранее - они не универсальны и подходят только для этой конкретной модификации КЭАЗ A-5000-S6-3P-150-D-MR8.1-BH-C2200-M2-P05-S1-06
