Выключатель автоматический OptiMat A-800-S2-3P-65-D-MR8.1-B-C2200-M2-P03-S1-06| 319330 | КЭАЗ

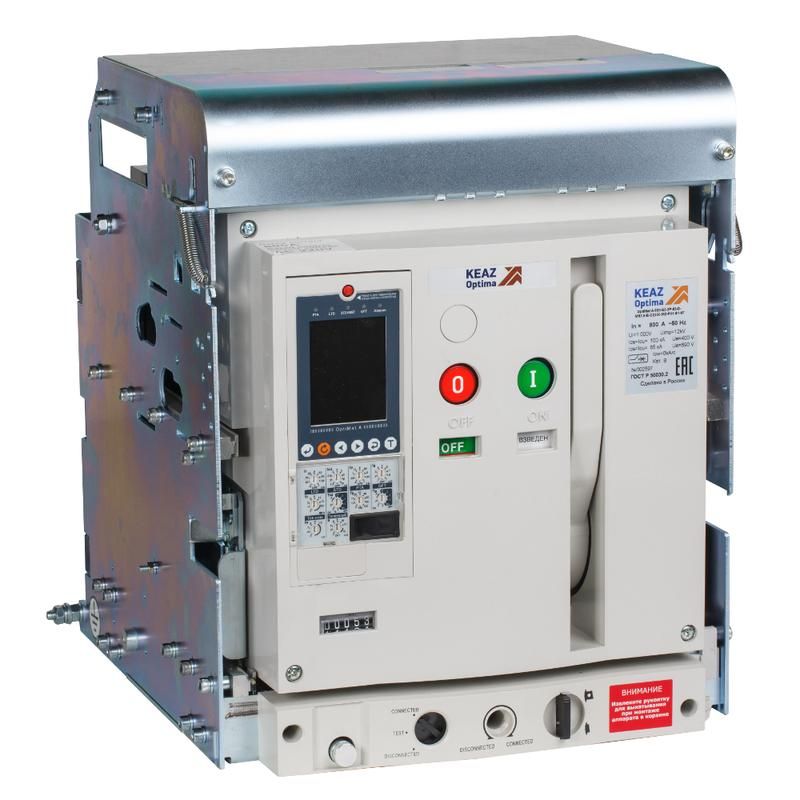

Автоматический выключатель воздушный A-800-S2-3P-65-D-MR8.1-B-C2200-M2-P03-S1-06 от КЭAZ - трёхполюсный аппарат с номинальным током 800 А и отключающей способностью 85 кА, предназначен для надёжного отключения и защиты высокомощных сетей в промышленных объектах. Модель из серии OptiMat A обеспечивает управление и безопасную работу в системах с напряжением до 690 В.

Назначение и область применения

Автоматический выключатель воздушный A-800-S2-3P-65-D-MR8.1-B-C2200-M2-P03-S1-06 используется как вводной или секционный аппарат в низковольтных распределительных устройствах. Применяется для защиты электродвигателей, трансформаторов, шинопроводов и других нагрузок до 6300 А. Подходит для энергоёмких объектов: промышленные цеха, насосные станции, компрессорные установки, системы конвейеров и крупногабаритные производственные линии.

Технические характеристики

• Номинальный ток: 800 А
• Номинальное напряжение: 690 В переменного тока
• Количество полюсов: 3
• Номинальная отключающая способность: 85 кА (при переменном токе)
• Тип расцепителя: электронный - позволяет точно настраивать пороги защиты
• Диапазон настройки защиты от перегрузки: 320–800 А
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен
• Вид привода: двигательный - обеспечивает удалённое и автоматическое управление
• Конструкция: выдвижное/выкатное устройство - позволяет выводить аппарат для обслуживания без отключения сети
• Способ монтажа: монтажная плата - фиксируется на раме или щите через болты
• Подключение силовой цепи: болтовое - требует точного затягивания контактных зажимов
• Управление: кнопка нажимная - ручное включение/отключение
• Вспомогательные контакты: 6 шт. - для сигнализации состояния, блокировок и связи с системой управления
• Моторный привод: опционально - можно заказать дополнительно для дистанционного управления

Совместимость и монтаж

Автоматический выключатель воздушный A-800-S2-3P-65-D-MR8.1-B-C2200-M2-P03-S1-06 устанавливается на специализированную монтажную плату внутри сборочных щитов. Для работы требуется жесткая фиксация, так как вес аппарата значителен. Все силовые клеммы рассчитаны на болтовое соединение - необходимо использовать медные шины или кабеля с подходящими наконечниками. Убедитесь, что зазор между корпусом и соседним оборудованием достаточен для выдвижения механизма (не менее 400 мм). Выкатная конструкция требует наличия направляющих и фиксаторов в щите. Электронный расцепитель совместим с внешними контроллерами через вспомогательные контакты - возможно подключение к SCADA-системам.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60947-2 и прошло испытания на механическую прочность, термическую стойкость и отключающую способность. Наличие электронного расцепителя гарантирует селективность и минимизирует ложные срабатывания. IP20 не предусматривает защиту от воды и пыли - применение допускается только во внутренних помещениях с контролируемой средой. Отказ от соблюдения условий эксплуатации снижает срок службы и увеличивает риск аварий.

Преимущества

• Высокая отключающая способность (85 кА) - обеспечивает безопасность даже при серьёзных КЗ
• Гибкая настройка защиты от перегрузки (320–800 А) - адаптация под конкретную нагрузку
• Выкатная конструкция - возможность ремонта и замены без демонтажа проводов
• Шесть вспомогательных контактов - удобно для интеграции в автоматизированные системы
• Электронный расцепитель - точнее, чем тепловые аналоги; поддерживает времятоковые характеристики
• Работа с моторным приводом - повышает уровень безопасности оператора

Ограничения применения

• Не в условиях повышенной влажности, запылённости или агрессивной среде - IP20 недостаточно
• Требуется стационарная установка на прочной металлической раме - не подходит для мобильных или переносных решений
• Не рекомендован для частых включений (более 10–15 раз в день) - предназначен для редкой коммутации
• Отсутствие встроенной защиты от импульсных перенапряжений - необходима дополнительная защита (например, грозоразрядники)
• Требует профессионального монтажа - неквалифицированное подключение может вызвать нагрев и выход из строя

Примеры использования

• Главный ввод в цехе с несколькими трансформаторами 630 кВА
• Секционный автомат на шинопроводе 690 В в пищевой промышленности
• Защита главного двигателя 500 кВт на заводе по переработке пластиков
• Центральный распределительный пункт в горнодобывающем комплексе
• Щитовая автоматизации с интеграцией в PLC-систему через вспомогательные контакты

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей и момент затяжки болтов - указанные в документации значения должны соблюдаться строго
• При использовании моторного привода убедитесь, что источник питания постоянного тока имеет стабильное напряжение +-10%
• Настройте электронный расцепитель после окончательной сборки системы - используйте программное обеспечение КЭАЗ OptiSet
• Обязательно проведите тестирование отключения перед вводом в эксплуатацию - особенно важно при работе с высокими токами
• Регулярно осматривайте контакты и механизм выкатывания - грязь и оксиды снижают долговечность
• Запасные части (расцепители, контакты) лучше хранить в оригинальной упаковке - они совместимы только с серией OptiMat A
