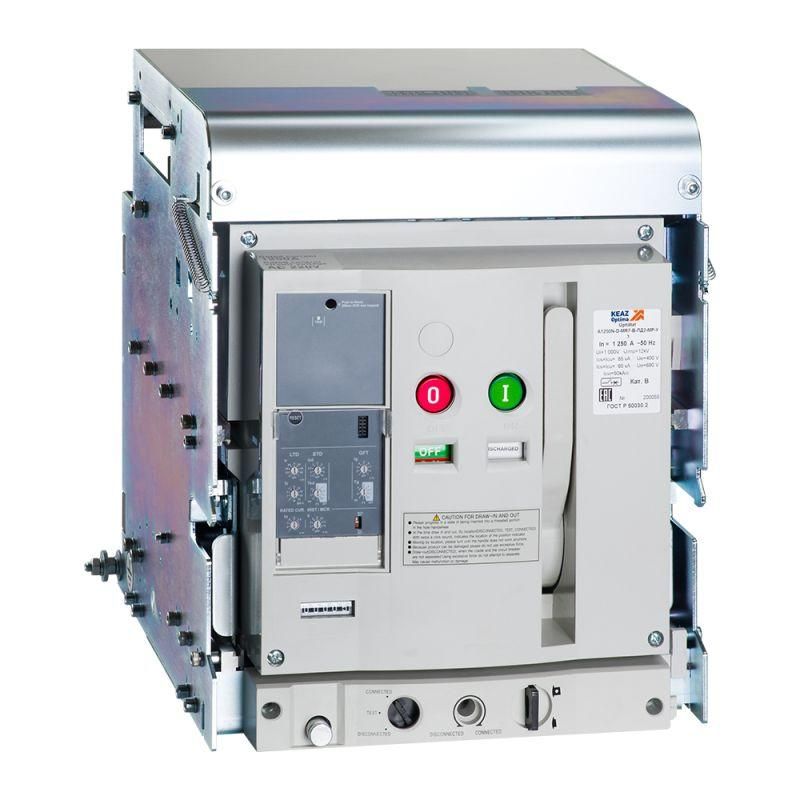

Выключатель автоматический OptiMat A-1000-S2-3P-65-D-MR7.0-B-C2200-M2-P05-S1-06 | 347321 КЭАЗ

Автоматический выключатель КЭАЗ 347321 - трёхполюсный воздушный выключатель с номинальным током 1000 А и уставкой расцепления 500 А, предназначен для надёжной защиты и коммутации силовых цепей в промышленных распределительных устройствах. Устройство обеспечивает высокую отключающую способность до 65 кА и подходит для систем с напряжением до 690 В.

Назначение и область применения

Автоматический выключатель КЭАЗ 347321 используется как вводной или секционный аппарат в низковольтных распределительных сетях. Он защищает оборудование от перегрузок, коротких замыканий и других аварийных режимов. Применяется в промышленных объектах: на заводах, в энергоцентрах, на трансформаторных подстанциях, в системах питания крупных станков, конвейеров и насосных групп. Подходит для частых операций включения/выключения благодаря высокой механической износостойкости.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток (Iu): 1000 А
• Уставка тока расцепления: 500–1000 А (регулируемая)
• Номинальное напряжение: 690 В
• Номинальная отключающая способность (Icu): 65 кА
• Тип расцепителя: электронный - позволяет точно настраивать пороги защиты и отображать параметры на экране
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов, но не от воды и пыли
• Конструкция: выдвижная - позволяет отсоединить устройство от сети без демонтажа проводов
• Тип подключения: болтовое - фиксация шин или кабелей через зажимы
• Тип привода: двигательный - управление осуществляется электромотором, совместим с системами автоматизации
• Количество контактных пар: 6 НЗ (нормально замкнутые) и 6 НО (нормально открытые) - для сигнализации состояния аппарата
• Рабочая температура: от –40 C до +70 C
• Механическая износостойкость: до 30 000 циклов включения/отключения

Совместимость и монтаж

Автоматический выключатель КЭАЗ 347321 монтируется на винты в щитовые шкафы. Выдвижная конструкция позволяет выводить аппарат на переднюю панель для обслуживания - достаточно открыть дверцу и потянуть за ручку. Подключение шин возможно как спереди, так и сзади; корпус можно повернуть на 90° для удобства прокладки шинопроводов. Для работы требуется свободное пространство вокруг аппарата - минимум 100 мм с каждой стороны для теплоотвода. Не требует специальных инструментов для монтажа, но необходимо соблюдать момент затяжки болтов согласно руководству.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и МЭК 60947-2. Электронный расцепитель обеспечивает точную защиту по времени и току, исключая ложные срабатывания. Отсутствие защиты от брызг и пыли (IP20) делает применение допустимым только внутри закрытых щитовых помещений. Передний и задний доступ к контактам снижает риск случайного прикосновения к токоведущим частям при правильном монтаже.

Преимущества

• Высокая отключающая способность - до 65 кА, что покрывает большинство промышленных нагрузок
• Электронный расцепитель с меню на русском языке - простая настройка без необходимости в программировании
• Выдвижная конструкция - безопасное обслуживание без отключения всей системы
• Поддержка двустороннего подключения шин - гибкость компоновки в шкафах
• Диапазон рабочих температур от –40 до +70 C - работает в суровых условиях
• Гарантия 5 лет - подтверждает надёжность сборки и качества материалов

Ограничения применения

• Не применяется во внешних установках - степень защиты IP20 не защищает от влаги, пыли и агрессивной среды
• Не рекомендован для частого ручного включения/отключения - хотя механизм рассчитан на 30 тыс. циклов, чаще всего он используется как защитный, а не коммутирующий аппарат
• Требует стабильного напряжения питания для электронного расцепителя - скачки выше 10% могут влиять на работу защиты
• Не подходит для бытовых или маломощных объектов - избыточная мощность и стоимость для нагрузок ниже 500 А

Примеры использования

• Вводной автомат в распределительном щите цеха с мощностью 800 кВт
• Секционный выключатель между двумя источниками питания в АТП
• Защита главного питателя для группы сварочных аппаратов
• Компонент в системе бесперебойного питания с дизель-генератором

Практические советы

• При выборе уставки тока расцепления - устанавливайте её на 10–15% выше максимальной рабочей нагрузки, чтобы избежать ложных срабатываний
• Обязательно проверьте посадочные размеры и шаг отверстий под винты - они должны совпадать с рамой шкафа
• Для долговечности используйте термостойкий смазочный состав на механизме выдвижения - каждые 2 года
• При использовании заднего подключения - учтите, что шины должны иметь достаточную жесткость, чтобы не деформировать контакты
• При настройке расцепителя - сохраняйте параметры после изменения, иначе они сбросятся при отключении питания
