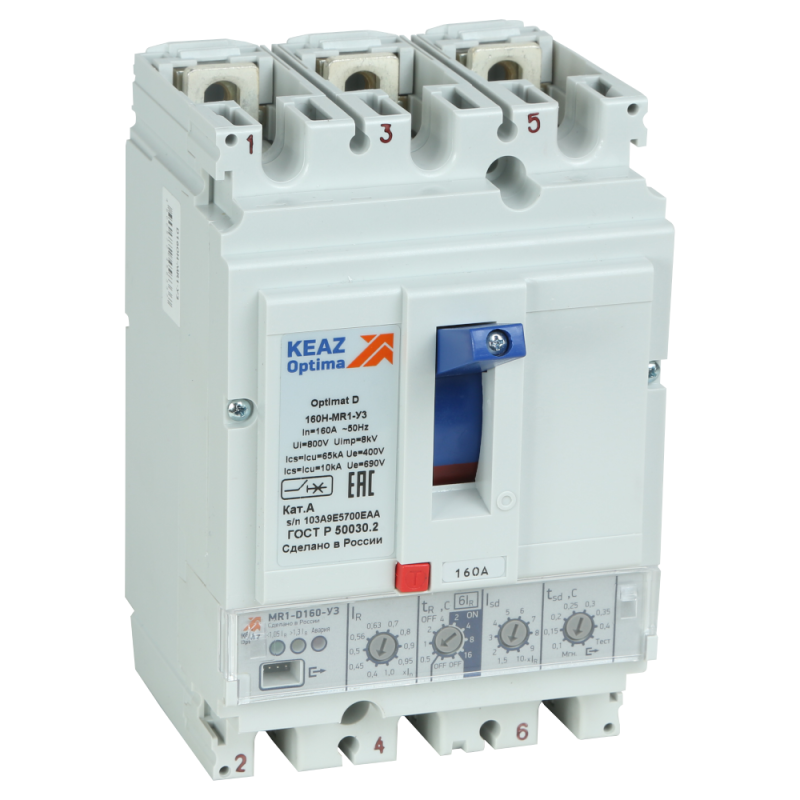

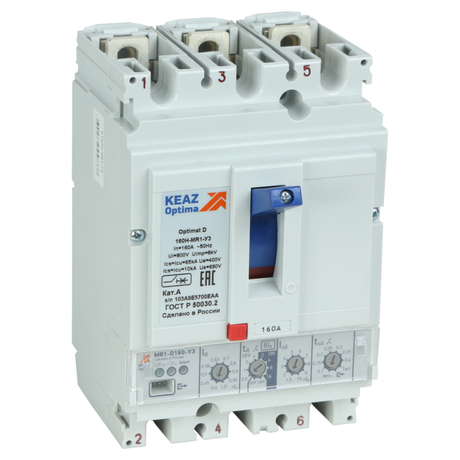

Выключатель автоматический OptiMat D160N-MR1-У3-РЕГ | 353134 КЭАЗ

Автоматический выключатель КЭАЗ 353134 - трёхполюсное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для постоянной установки в щитах и распределительных устройствах с напряжением до 690 В. Номинальный ток 160 А, уставка расцепления - 64 А.

Назначение и область применения

Автоматический выключатель КЭАЗ 353134 предназначен для защиты электрических сетей переменного тока от перегрузок и коротких замыканий. Устройство применяется в промышленных распределительных щитах, на входе в оборудование, на участках с высокими токами короткого замыкания. Подходит для питания станков, насосов, компрессоров, конвейеров и других мощных потребителей.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток длительной нагрузки: 160 А
• Уставка тока тепловой защиты: регулируется от 64 А до 160 А
• Номинальная отключающая способность: 40 кА - способен безопасно отключить цепь при максимальном токе короткого замыкания до 40 тысяч ампер
• Номинальное напряжение: 400–690 В (для трёхфазных систем)
• Степень защиты: IP30 - защищён от доступа посторонних предметов более 2,5 мм, но не защищён от воды
• Тип подключения: винтовые зажимы для силовых проводов
• Тип управления: рычаг для ручного включения/выключения
• Конструкция: встраиваемое устройство фиксированной установки - монтируется в шасси или DIN-рейку через специальные крепления
• Моторный привод: есть - позволяет удалённо управлять выключателем через внешний привод
• Вспомогательные контакты: отсутствуют - нельзя подключить сигнализацию состояния или блокировки

Совместимость и монтаж

Автоматический выключатель КЭАЗ 353134 устанавливается на DIN-рейку шириной 35 мм. Для подключения используйте медные жилы сечением до 70 мм2 - проверьте допустимую площадь сечения винтовых зажимов перед монтажом. Максимальный крутящий момент затяжки - не более 8 Нм, чтобы избежать повреждения контактных пластин. Моторный привод требует отдельного подключения управления и совместим с типовыми исполнительными механизмами КЭАЗ.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Применяется в соответствии с правилами ПУЭ для защиты силовых цепей. Отключение происходит при превышении установленной уставки - обеспечивает селективную работу в многоступенчатых системах защиты.

Преимущества

• Высокая отключающая способность (40 кА) - надёжно работает даже в условиях слабых сетей или близости к трансформаторным подстанциям
• Широкий диапазон настройки защиты (64–160 А) - можно точно адаптировать под конкретную нагрузку
• Наличие моторного привода - позволяет реализовать дистанционное управление без ручного вмешательства
• Литой корпус - прочная конструкция, устойчивая к механическим воздействиям и вибрациям

Ограничения применения

• Не предназначена для работы во влажных средах - степень защиты IP30 исключает использование вне закрытых щитов
• Отсутствие вспомогательных контактов - невозможно получить сигнал “включен” / “отключен” для системы контроля или АСУ ТП
• Подходит только для трёхфазных сетей - не используется в однофазных цепях
• Не имеет функции дифференциальной защиты - для защиты от утечек требуется дополнительно устанавливать УЗО

Примеры использования

• Защита главного ввода на промышленном оборудовании с мощностью до 110 кВт
• Щитовая защита группы двигателей на конвейере
• Распределительный щит цеха с питанием от сети 400 В
• Система с моторным приводом - автоматическое отключение при аварии по команде с пульта управления

Практические советы

• Перед установкой проверьте соответствие уставки тока (64 А) реальной нагрузке - слишком низкая уставка вызовет ложные отключения, слишком высокая - снижает защиту
• Используйте только рекомендованное сечение проводов - превышение может привести к нагреву и выходу из строя зажимов
• Если нужна сигнализация состояния - выбирайте аналогичную модель с вспомогательными контактами (например, с пометкой 1НЗ)
• При использовании моторного привода убедитесь, что он совместим с конструкцией КЭАЗ 353134 - не все приводы подходят
• Не устанавливайте выключатель рядом с источниками тепла - температурное влияние может сместить порог срабатывания теплового расцепителя
