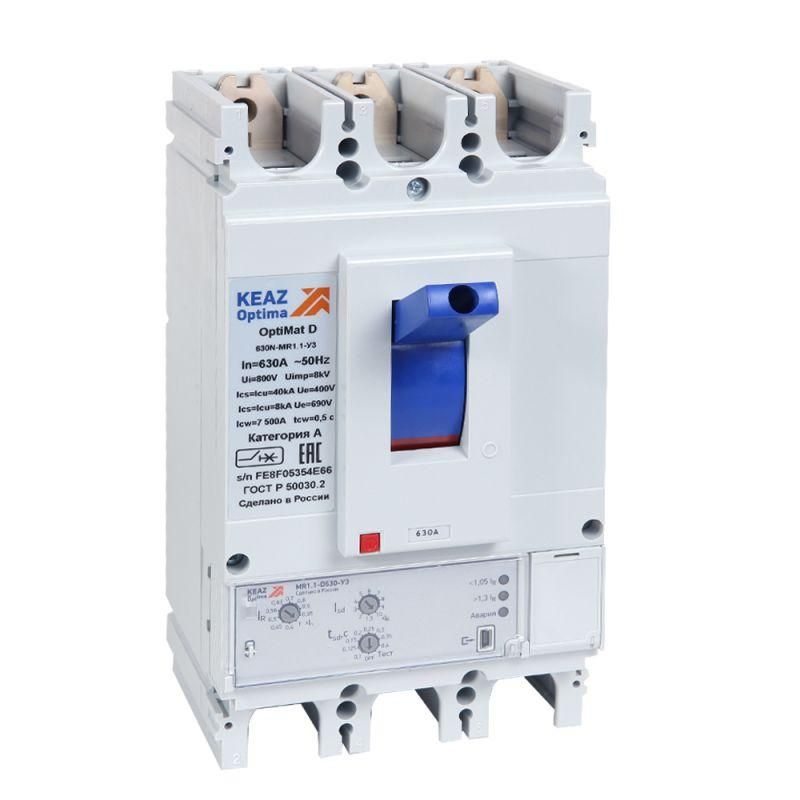

Выключатель автоматический OptiMat D630N-MR1.1-У3-РЕГ | 353186 КЭАЗ

Автоматический выключатель КЭАЗ 353186 - трёхполюсный силовой аппарат с номинальным током 630 А и регулируемой уставкой расцепления 252 А, предназначенный для защиты мощных цепей переменного тока от перегрузок и коротких замыканий. Устройство выполнено в литом корпусе, имеет стационарную конструкцию и оснащено моторным приводом для удалённого управления.

Назначение и область применения

Автоматический выключатель КЭАЗ 353186 используется для коммутации и защиты электрических цепей с высокими токами - до 630 А. Применяется в качестве главного защитного аппарата на входе распределительных щитов, на питании крупных двигателей, трансформаторов, конвейерных систем и других промышленных нагрузок. Подходит для установки в энергообъектах, заводах, производственных цехах и объектах инфраструктуры, где требуется надёжная защита от перегрузок и аварийных токов короткого замыкания.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальный ток (I_n): 630 А - максимальный постоянный ток, который устройство может проводить без срабатывания;
• Уставка тока расцепления: 252–630 А - можно настроить порог срабатывания при перегрузке в этом диапазоне; установлено 252 А изначально;
• Отключающая способность: 40 кА - способен безопасно отключить цепь при токе короткого замыкания до 40 тысяч ампер;
• Номинальное напряжение: 400–690 В переменного тока - работает в сетях среднего напряжения, включая 400 В и 660 В;
• Степень защиты: IP30 - защита от доступа инструментами и частицами больше 2,5 мм, но не герметична - не предназначен для открытых площадок или влажной среды;
• Конструкция: стационарная - монтируется жёстко в шкаф, не предусматривает выдвижения;
• Тип управления: рычажковый - ручное включение/выключение через механический рычаг;
• Моторный привод: есть - позволяет дистанционно управлять выключателем через внешний сигнал (например, от системы АСУ ТП);
• Подключение: винтовое - зажимы для кабеля фиксируются болтами, требуют периодического контроля затяжки;
• Количество контактов: 0 - не имеет вспомогательных контактных групп для сигнализации или блокировки.

Совместимость и монтаж

Автоматический выключатель КЭАЗ 353186 рассчитан на установку в стационарные распределительные устройства. Для монтажа необходима панель с соответствующим габаритным проёмом - устройство не является модульным и не совместимо с DIN-рейками. Подключение осуществляется через винтовые зажимы: рекомендуется использовать медные многожильные кабели сечением от 120 до 240 мм2. Моторный привод подключается отдельными проводами к управляемому источнику питания (обычно 24 В постоянного тока или 220 В переменного). Перед первым запуском проверьте правильность затяжки винтов согласно моменту, указанному в руководстве производителя.

Безопасность и стандарты

Автоматический выключатель КЭАЗ 353186 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Обеспечивает классическую двухступенчатую защиту: тепловую - против длительных перегрузок, и электромагнитную - против сверхтоков короткого замыкания. Отключение происходит без взрывов и выбросов дуги благодаря литому корпусу. Однако из-за степени защиты IP30 использование вне закрытых шкафов недопустимо - риск попадания сторонних предметов и влаги.

Преимущества

• Высокая отключающая способность (40 кА) обеспечивает безопасность даже при серьёзных авариях;
• Широкий диапазон настройки расцепителя (252–630 А) позволяет точно адаптировать защиту под конкретную нагрузку;
• Наличие моторного привода даёт возможность интеграции в автоматизированные системы управления;
• Литой корпус повышает механическую прочность и снижает вероятность внутренних пробоев;
• Производится КЭАЗ - известным российским производителем с долгой историей в области силового оборудования.

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP30 не обеспечивает герметичность;
• Отсутствие вспомогательных контактов исключает возможность сигнализации состояния (вкл./выкл.) без внешней аппаратуры;
• Стационарная конструкция не допускает быстрого демонтажа - замена возможна только при отключении всей системы;
• Требуется значительное пространство в шкафу - габариты велики, не подходят для компактных щитов;
• Не применяется в сетях постоянного тока - только для переменного тока частотой 50/60 Гц.

Примеры использования

• Главный ввод в распределительном щите цеха с несколькими двигателями суммарной мощностью более 300 кВт;
• Защита питающего кабеля трансформатора 630 кВА;
• Контроль и отключение конвейерной линии с частотниками и большими насосами;
• Интеграция в систему АСУ ТП с дистанционным управлением через моторный привод.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и момента затяжки винтов - слабый контакт вызывает нагрев и выход из строя;
• Настройте уставку расцепления ближе к реальной рабочей нагрузке, но не ниже 80% от максимума - так повысится точность защиты;
• Если нужна сигнализация состояния, используйте внешние реле или контакторы, поскольку встроенного контакта нет;
• Проверяйте работу моторного привода перед вводом в эксплуатацию - тестовое включение/отключение должно выполняться плавно;
• Не устанавливайте выключатель рядом с источниками тепла или вибраций - это влияет на точность теплового расцепителя.
