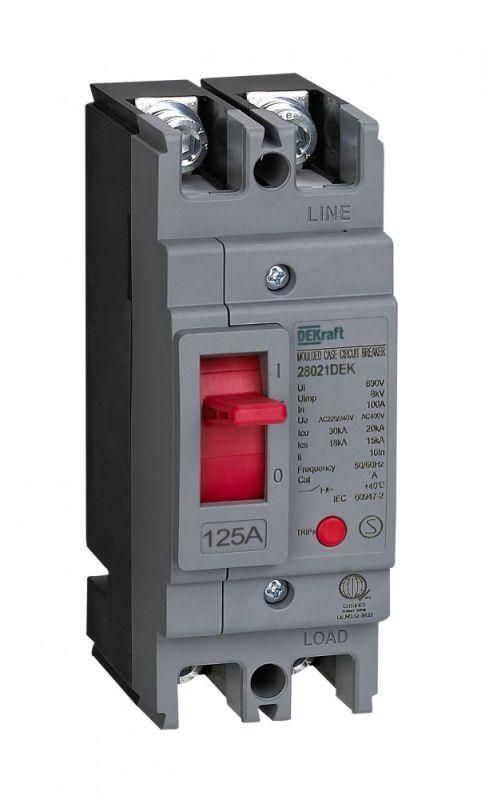

Выключатель автоматический 2п 125А 20кА ВА-301 DEKraft 28021DEK APC

Автоматический выключатель 2-полюсный 125А 20кА от DEKRAFT (арт. 28021dek) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в системах переменного тока 400 В. Это надёжный аппарат серий ВА-300, подходящий для установки в щитах распределения и управления.

Назначение и область применения

Автоматический выключатель 2-полюсный 125А 20кА используется для распределения электроэнергии и защиты линий в сетях до 400 В, 50 Гц. Применяется в качестве вводного, секционного или распределительного аппарата в главных распределительных щитах (ГРЩ), ячейках вводно-распределительных устройств (ВРУ). Подходит для промышленных предприятий, жилых зданий, объектов транспорта и энергетики.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который выключатель может проводить без нагрева и отключения.
• Число полюсов: 2 - защищает две фазы одновременно; не предназначена для трёхфазных систем.
• Номинальная отключающая способность: 30 кА - способность безопасно отключить ток короткого замыкания до этого значения.
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока.
• Тип расцепителя: термомагнитный - сочетание тепловой защиты от перегрузок и магнитной защиты от КЗ.
• Дополнительный расцепитель: независимый расцепитель минимального напряжения - позволяет удалённо отключить выключатель при снижении напряжения ниже заданного уровня.
• Степень защиты IP20: защита от доступа пальцев и твердых предметов больше 12,5 мм; не защищён от воды и пыли.
• Конструкция: стационарная - не предусматривает возможность быстрой замены или перемещения после монтажа.
• Способ монтажа: на монтажную плату - требует закрепления через отверстия и болты на металлическом основании.
• Привод: ручной - управление осуществляется вручную рычагом.

Совместимость и монтаж

Автоматический выключатель 2-полюсный 125А 20кА монтируется исключительно на монтажную плиту с предварительно просверленными отверстиями. Для правильной установки необходимо соблюдать шаг крепления, соответствующий габаритам корпуса. Учитывайте, что он не совместим со штандартными DIN-рейками - требуется жесткая фиксация на плите. Монтаж выполняется при отключенном питании. Соединение проводов - винтовые зажимы, допускают сечение до 95 мм2 медных жил.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Наличие термомагнитного расцепителя обеспечивает соответствие нормам безопасности при перегрузках и аварийных режимах. Отключение при недостаточном напряжении дополнительно защищает оборудование от некорректной работы.

Преимущества

• Высокая коммутационная способность (30 кА) - гарантирует надёжное отключение даже при серьёзных КЗ.
• Независимый расцепитель мин. напряжения - даёт возможность дистанционного отключения, важен для систем автоматизации.
• Литой корпус - прочная герметичная конструкция, устойчивая к механическим воздействиям.
• Подходящий для сложных условий - работает в условиях колебаний температур и вибраций, характерных для промышленных площадок.

Ограничения применения

• Не трехфазные системы - только двухполюсный вариант, нельзя использовать вместо 3- или 4-полюсных моделей.
• Защита IP20 - запрещено применение во влажных помещениях, на улице, в местах с высокой запылённостью.
• Фиксированный монтаж - невозможно демонтировать без отсоединения проводов и снятия с платы.
• Не имеет функции дугогашения в воздухе - не рекомендован для частых оперативных включений/выключений.

Примеры использования

• Вводной автомат в ГРЩ промышленного цеха с мощным оборудованием.
• Секционный выключатель в распределительной камере ЖЭКа.
• Защита силового контура на конвейерной линии с двумя фазами питания.
• Централизованное отключение группы потребителей при падении напряжения благодаря независимому расцепителю.

Практические советы

• Перед установкой проверьте, чтобы сечения кабелей соответствовали макс. значению 95 мм2 - иначе возможен перегрев контактов.
• При использовании независимого расцепителя убедитесь, что источник управления им (например, контроллер) имеет достаточные выходные параметры по току и напряжению.
• Не используйте этот автомат там, где есть риск попадания влаги - IP20 не обеспечивает ни малейшей защиты от брызг.
• Обязательно проведите тестирование отключения перед введением в эксплуатацию - особенно важно при наличии дополнительного расцепителя.
• При замене старого автомата - сверьте тип крепления. Этот выключатель не подходит на DIN-рейку, только на монтажную плату.
