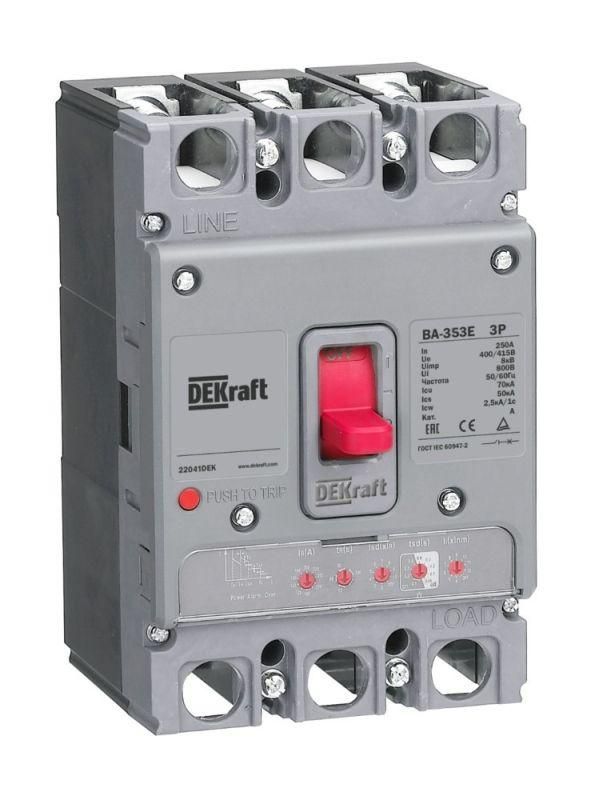

Выключатель автоматический силовой 3п 100А 70кА ВА-353E электрон. расцеп. DEKraft 22659DEK APC

Автоматический выключатель силовой 3-полюсный 100А 70кА с электронным расцепителем ВА-353E от DEKraft предназначен для надёжной защиты и управления мощными электрическими цепями в промышленных распределительных щитах. Этот аппарат сочетает высокую отключающую способность, точную настройку параметров срабатывания и стационарное исполнение, что делает его подходящим решением для систем с высокой нагрузкой.

Назначение и область применения

Автоматический выключатель ВА-353E используется для ввода и распределения электроэнергии в трёхфазных сетях переменного тока с напряжением до 415 В. Он защищает оборудование от перегрузок и токов короткого замыкания. Применяется в промышленных объектах: на производствах, в насосных станциях, на конвейерах, в системах HVAC, а также в распределительных пунктах зданий с высокой плотностью потребления.

Технические характеристики

• Количество полюсов: 3 - обеспечивает коммутацию всех фаз одновременно;
• Номинальный ток: 100 А - максимальный длительно допустимый ток без срабатывания;
• Отключающая способность: 70 кА - способен безопасно прервать ток короткого замыкания до этого значения;
• Номинальное напряжение: 400–415 В - оптимальная работа в промышленных трёхфазных сетях;
• Электронный расцепитель - позволяет точно задавать пороги срабатывания по току и времени, поддерживать селективность с другими устройствами;
• Диапазон тока короткого замыкания: 2–15 А - регулируемый порог срабатывания при КЗ, адаптируется под тип нагрузки;
• Степень защиты IP20 - защита от доступа пальцев и твёрдых предметов, но не от воды и пыли; подходит только для установки внутри закрытых щитов;
• Моторный привод - возможность удалённого включения/выключения через внешний сигнал, совместим с системами АСУ ТП;
• Конструктивное исполнение: стационарное - монтируется жёстко в шасси щита, не имеет выдвижного механизма;
• Тип изделия: выключатель автоматический в литом корпусе - прочная герметичная конструкция, устойчивая к механическим воздействиям.

Совместимость и монтаж

Автоматический выключатель ВА-353E устанавливается в стационарном положении на DIN-рейку или специальные крепления в сборочных щитах. Для подключения используются болтовые зажимы - требуется правильный момент затяжки, указанный в руководстве. Моторный привод требует подключения управляющего сигнала 24 В постоянного тока. Учитывайте посадочные габариты: устройство занимает значительное место в щите, поэтому планируйте свободное пространство вокруг него для теплоотвода и обслуживания. Подключение проводов - медные, сечением до 50 мм2.

Безопасность и стандарты

Автоматический выключатель ВА-353E соответствует международным нормам IEC 60947-2 для выключателей в литом корпусе. Электронный расцепитель обеспечивает точную и воспроизводимую защиту, снижая риск ложных срабатываний. Наличие моторного привода исключает необходимость ручного контакта с токоведущими частями при управлении. Все компоненты проходят тестирование на термическую и электромагнитную устойчивость.

Преимущества

• Электронный расцепитель даёт гибкую настройку: можно задать время срабатывания при перегрузке (от 0,1 до 15 сек) и ток КЗ в пределах 2–15 А - это важно для сложных сетей с несколькими уровнями защиты;
• Высокая отключающая способность (70 кА) гарантирует работу даже при аварийных режимах в крупных промышленных объектах;
• Моторный привод позволяет интегрировать выключатель в системы автоматизации - удобно для дистанционного управления и учёта;
• Литой корпус обеспечивает долговечность и устойчивость к вибрациям, характерным для заводских условий;
• Поддержка селективности - минимизирует отключения всей системы при локальной неисправности.

Ограничения применения

• Не применяется во взрывоопасных средах - отсутствует взрывозащита;
• IP20 не допускает установку вне закрытых щитов - нельзя использовать на открытых площадках или в сырых помещениях;
• Требуется источник питания 24 В DC для работы моторного привода - без него функция дистанционного управления недоступна;
• Стационарное исполнение не предусматривает быстрого демонтажа - замена возможна только после отключения питания и разборки щита;
• Не рекомендован для частых операций включения/выключения - рассчитан на основную защиту, а не на частую коммутацию.

Примеры использования

• Главный ввод в промышленном цехе - защита всего участка от КЗ и перегрузок;
• Распределительный щит на конвейерной линии - координация с нижестоящими автоматами для сохранения работоспособности других линий;
• Щит насосной станции - управление насосами с помощью моторного привода по расписанию или сигналу от датчиков давления;
• Централизованное питание серверной - обеспечение селективной защиты и возможности дистанционного отключения при аварии.

Практические советы

• Перед установкой проверьте соответствие номинального тока (100 А) нагрузке - не превышайте этот показатель длительно;
• Настройте электронный расцепитель по схеме селективности: верхние автоматы должны срабатывать позже нижних - используйте документацию DEKRAFT;
• Избегайте установки рядом с источниками тепла - перегрев влияет на точность расцепителя;
• При использовании моторного привода подключите резервный источник 24 В DC - чтобы система оставалась управляемой при сбое основного питания;
• Обязательно проведите первоначальную проверку срабатывания на ток КЗ - это подтверждает корректность настроек и целостность аппарата.
