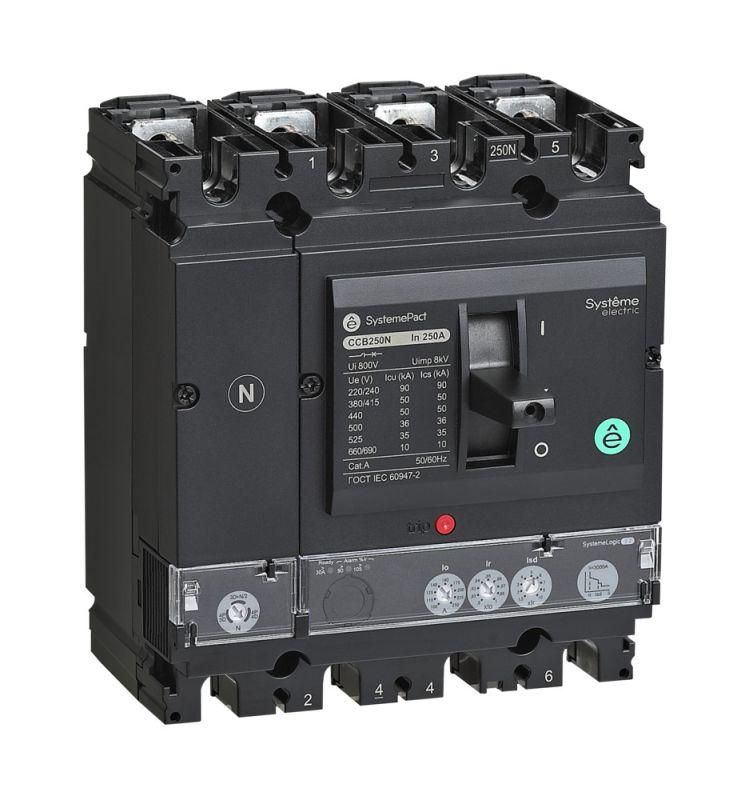

Выключатель автоматический SYSTEMEPACT CCB100 50кА 4P4D S2.2 100А рычаг SE SPC100N10022L4DF APC

Автоматический выключатель SYSTEMEPACT CCB100 50kA 4P4D S2.2 100A рычаг - устройство для защиты электрических цепей от перегрузок и коротких замыканий в сетях до 690 В. Подходит для стационарной установки на монтажные элементы, обеспечивает надежную коммутацию и точную настройку защиты. Бренд Systeme Electric предлагает эту модель как часть серии SystemePact CCB с артикулом spc100n10022l4df.

Назначение и область применения

Автоматический выключатель SYSTEMEPACT CCB100 50kA 4P4D S2.2 100A рычаг используется для защиты электрооборудования в сетях переменного тока до 690 В. Он выполняет три функции: управление нагрузкой (включение/выключение), защита от перегрузок и защита от коротких замыканий. Применяется в распределительных щитах промышленных объектов - на входе оборудования, на участках с высокими токами короткого замыкания, в системах управления станками, конвейерами, насосными группами и других мощных потребителей.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Число полюсов: 4P - защищает все четыре фазы трёхфазной сети + ноль (4P4D = 4 полюса, 4 контакта).
• Номинальная отключающая способность: 50 кА - способность безопасно отключить цепь при максимальном токе короткого замыкания до 50 тысяч ампер.
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети, для которой предназначен аппарат.
• Тип расцепителя: Электронный - позволяет точно настраивать пороги защиты и реагирует быстрее, чем тепловые аналоги.
• Диапазон настройки защиты от перегрузки: 40–100 А - можно задать чувствительность защиты в этом интервале, адаптируя её под конкретную нагрузку.
• Степень защиты: IP30 - защита от твердых предметов больше 2,5 мм, но не от воды; подходит только для внутренней установки в закрытых шкафах.
• Управление: Рычажковый механизм - удобный для ручного включения/отключения, особенно в условиях ограниченного доступа.
• Подключение: Винтовое - требует затяжки кабеля гаечным ключом, надежно фиксирует провода большого сечения.
• Монтаж: На монтажные элементы - устанавливается на DIN-рейку или специальные крепления внутри щита.
• Дополнительные расцепители: Независимый расцепитель (дистанционное отключение) и расцепитель минимального напряжения (защита при просадке напряжения ниже установленного уровня).
• Гарантия: 24 месяца.

Совместимость и монтаж

SYSTEMEPACT CCB100 50kA 4P4D S2.2 100A рычаг совместим с DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа требуется свободное место в щите шириной около 80 мм (по количеству полюсов). Кабели должны иметь сечение от 16 до 95 мм2 - проверьте соответствие по паспорту производителя. Убедитесь, что винты затянуты моментом 10–12 Нм - недостаточная затяжка вызывает нагрев, избыточная - повреждает контакт. Не допускается установка вне герметичных шкафов из-за низкой степени защиты IP30.

Безопасность и стандарты

Автоматический выключатель соответствует международному стандарту IEC 60947-2 для выключателей в литом корпусе. Обеспечивает классическую двухступенчатую защиту: времятоковая характеристика для перегрузок и мгновенная отсечка для коротких замыканий. Электронный расцепитель гарантирует стабильную работу даже при температурных колебаниях окружающей среды. Все компоненты выполнены из самозатухающих материалов, исключающих распространение пламени.

Преимущества

• Высокая отключающая способность (50 кА) делает аппарат подходящим для крупных промышленных объектов с мощными источниками питания.
• Электронный расцепитель позволяет точно настроить защиту от перегрузки в диапазоне 40–100 А - идеально для сложных нагрузок.
• Наличие независимого расцепителя даёт возможность удалённого отключения через внешнюю кнопку или сигнал от системы управления.
• Рычажковый механизм легко отличить по положению - видно, включен ли аппарат, даже при плохом освещении.
• Литой корпус обеспечивает механическую прочность и долгий срок службы при вибрациях и ударах.

Ограничения применения

• Не предназначена для установки на открытых площадках или во влажных помещениях - степень защиты IP30 не предохраняет от влаги и пыли.
• Не подходит для частых операций включения/отключения более 10 раз в день - рассчитана на нормальную эксплуатационную нагрузку, а не на частую коммутацию.
• Требуется обязательная установка в распределительном щите с достаточным воздушным зазором вокруг аппарата - нельзя монтировать плотно друг к другу без соблюдения рекомендаций по теплоотводу.
• Не имеет встроенного термического расцепителя - полностью зависит от электронного модуля, поэтому требует стабильного питания для работы расцепителей.

Примеры использования

• Защита главного ввода в промышленном цехе с трехфазным питанием 400 В / 690 В.
• Щит управления конвейерной линией с несколькими двигателями суммарной мощностью до 70 кВт.
• Распределительный щит насосной станции, где важно отключить оборудование при снижении напряжения ниже 80 %.
• Система аварийного отключения по команде от SCADA-системы через независимый расцепитель.

Практические советы

• Перед первым запуском обязательно проверьте настройку тока срабатывания перегрузки - она должна быть чуть выше максимального рабочего тока нагрузки, но не выше 100 А.
• Используйте клеммы с медными жилами - алюминиевые провода требуют переходных наконечников и контроля момента затяжки.
• При использовании расцепителя минимального напряжения убедитесь, что его источник питания (например, 24 В постоянного тока) работает стабильно - иначе защита будет недействующей.
• Обязательно пометьте каждый автомат в щите - система с четырьмя полюсами часто путается с другими аппаратами при обслуживании.
• Проверяйте состояние винтовых контактов каждые 6–12 месяцев - особенно после первого года эксплуатации, когда возможна усадка проводов.
