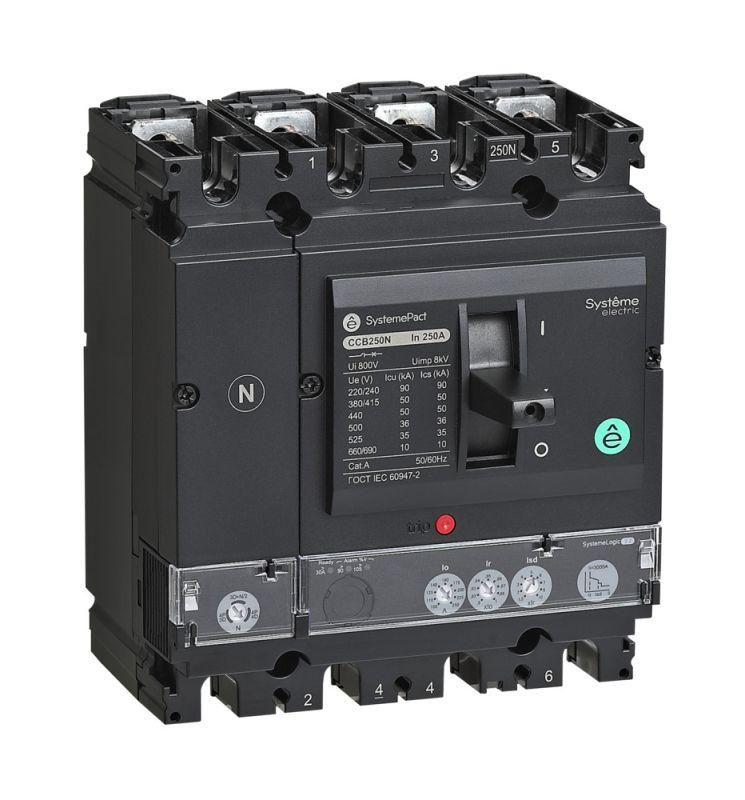

Выключатель автоматический SYSTEMEPACT CCB250 100кА 4P4D S2.2 250А рычаг SE SPC250S25022L4DF APC

Автоматический выключатель SYSTEMEPACT CCB250 100кА 4P4D S2.2 250A рычаг - устройство для защиты электрических цепей от перегрузок и коротких замыканий в сетях до 690 В. Подходит для стационарной установки на монтажные элементы, обеспечивает надежную коммутацию и точную настройку защиты. Бренд Systeme Electric предлагает эту модель как часть серийного решения SystemePact CCB.

Назначение и область применения

SYSTEMEPACT CCB250 100кА 4P4D S2.2 250A рычаг используется для защиты электрооборудования в сетях низкого напряжения до 690 В. Он выполняет три функции: управление нагрузкой (включение/выключение), защита от перегрузок и защита от коротких замыканий. Применяется в распределительных щитах промышленных объектов, на производствах, в энергообъектах, где требуется высокая отключающая способность и надежная работа при больших токах.

Технические характеристики

• Номинальный ток: 250 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Количество полюсов: 4 - защищает все четыре фазы трехфазной сети + ноль (4P4D = 4 полюса, 4 дугогасительные камеры).
• Номинальная отключающая способность: 100 кА - способен безопасно отключить цепь даже при самых серьезных коротких замыканиях.
• Номинальное напряжение: 690 В - рассчитан на работу в системах с напряжением до этой величины.
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания, отличается стабильностью и гибкостью.
• Диапазон настройки защиты от перегрузки: 100–250 А - можно задать чувствительность защиты в этом интервале, адаптируя под конкретную нагрузку.
• Тип управляющего элемента: рычажковый - удобный механический рычаг для ручного включения и отключения.
• Дополнительные расцепители: независимый (дистанционное отключение) и расцепитель минимального напряжения (защита при просадках напряжения).
• Степень защиты: IP30 - защищен от доступа пальцами и предметов более 2,5 мм, но не герметичен; не предназначена для открытой установки вне шкафа.
• Метод подключения: винтовые зажимы - требует качественного затягивания клемм для надежного контакта.
• Способ монтажа: на монтажные элементы - устанавливается на DIN-рейку или специальные крепления внутри щита.
• Гарантия: 24 месяца - официальный срок гарантии от производителя Systeme Electric.

Совместимость и монтаж

SYSTEMEPACT CCB250 100кА 4P4D S2.2 250A рычаг совместим с DIN-рейками стандарта EN 60715. Установка осуществляется через фиксирующие защелки на монтажных элементах - не требует болтовых креплений. Для подключения силовой цепи используются винтовые зажимы: рекомендуется использовать медные жилы сечением, соответствующим току 250 А (обычно 70–95 мм2). Кабели должны быть подготовлены без изоляции на конце, плотно вставлены и надежно закручены. Нельзя применять алюминиевые провода без переходных наконечников. Монтаж допускается только в закрытых распределительных щитах с уровнем защиты не ниже IP54.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Выполнено в соответствии с требованиями безопасности для оборудования низкого напряжения. Электронный расцепитель обеспечивает селективность с другими аппаратами в цепи, снижая риск аварийного отключения всей системы. Отключение происходит при превышении установленных порогов - предотвращает перегрев кабелей и выход из строя оборудования.

Преимущества

• Высокая отключающая способность (100 кА) - подходит для мощных промышленных объектов с большими токами КЗ.
• Электронный расцепитель - точная настройка, стабильная работа при колебаниях температуры, возможность регулировки порога от 100 до 250 А.
• Поддержка двух типов дополнительных расцепителей - позволяет реализовать дистанционное отключение и защиту от потери напряжения без внешних устройств.
• Надежная конструкция в литом корпусе - устойчив к механическим воздействиям, долговечен в условиях вибраций и перепадов температур.
• Четкая визуальная индикация положения рычага - легко определить состояние (включен / отключен / сработал).

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP30 исключает использование без корпуса или в помещении.
• Не работает при напряжении выше 690 В - превышение может вызвать пробой изоляции и отказ.
• Не имеет встроенной защиты от утечек тока (не является УЗО) - для защиты людей необходимо дополнительно устанавливать дифференциальные автоматы.
• Требует профессионального монтажа - неквалифицированное подключение винтовых зажимов может привести к нагреву и возгоранию.
• Не подходит для частых операций включения/отключения - не является контактором, рассчитан на нормальное рабочее включение, а не на частую коммутацию.

Примеры использования

• Защита главного входа в промышленный цех с мощными двигателями и конвейерами.
• Распределительный щит на заводе с трехфазной сетью 690 В и нагрузкой около 200–250 А.
• Щит питания насосной станции, где важна защита от просадки напряжения и возможность удаленного отключения.
• Объекты с высокой вероятностью коротких замыканий - металлургические участки, сварочные линии, печи.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и расчетного тока нагрузки - для 250 А используйте минимум 70 мм2 меди.
• При использовании независимого расцепителя подключите сигнал управления через контроллер или кнопку - не забудьте про питание этого модуля.
• Настройте порог перегрузки близко к реальной рабочей нагрузке, но не выше 85% от номинала аппарата - это продлит срок службы.
• Используйте только оригинальные дополнительные модули от Systeme Electric - сторонние компоненты могут нарушить селективность и безопасность.
• Проверяйте состояние контактов и зажимов каждые 6–12 месяцев - особенно в средах с пылью, влагой или вибрацией.
• SYSTEMEPACT CCB250 100кА 4P4D S2.2 250A рычаг - один из наиболее мощных представителей серии SystemePact CCB; выбирайте его, когда нужна максимальная надежность в сложных условиях.
