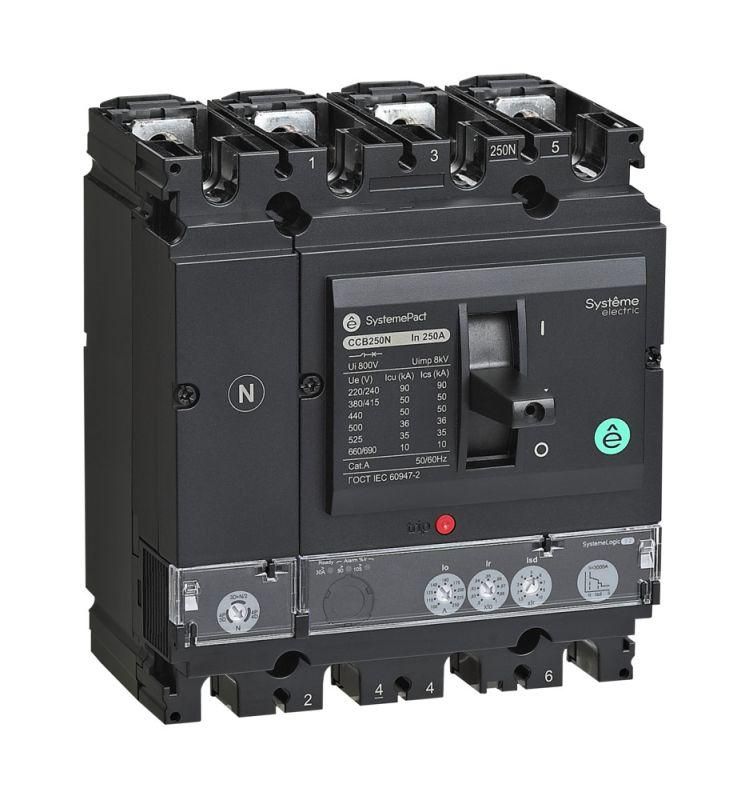

Выключатель автоматический SYSTEMEPACT CCB250 36кА 4P4D S2.2 250А рычаг SE SPC250F25022L4DF APC

Автоматический выключатель SYSTEMEPACT CCB250 36кА 4P4D S2.2 250A рычаг - устройство для защиты и коммутации четырёхпроводных цепей переменного тока до 400 В. Применяется в распределительных щитах промышленных объектов, где требуется надёжная защита от перегрузок и коротких замыканий. Бренд Systeme Electric и артикул spc250f25022l4df указывают на принадлежность к серийной линейке SystemePact CCB.

Назначение и область применения

SYSTEMEPACT CCB250 36кА 4P4D S2.2 250A рычаг используется для безопасного включения и отключения электрических цепей, а также для защиты оборудования от сверхтоков - перегрузок и коротких замыканий. Подходит для установки в силовых щитах промышленных предприятий, на производствах с крупными двигателями, конвейерами, насосными станциями и другими мощными потребителями. Напряжение сети не должно превышать 400 В.

Технические характеристики

• Номинальный ток: 250 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Четыре полюса (4P4D): все четыре фазы и ноль защищены одновременно; отключение происходит по всем цепям сразу;
• Номинальная отключающая способность: 36 кА - способность гасить дугу при аварийном токе короткого замыкания до 36 тысяч ампер;
• Номинальное напряжение: 400 В - оптимальное рабочее напряжение трёхфазной сети;
• Тип расцепителя: электронный - обеспечивает точную и регулируемую защиту по времени и току, отличается от тепловых аналогов более высокой чувствительностью;
• Стационарное исполнение - аппарат устанавливается жестко на монтажные элементы, не предназначен для перемещения или извлечения без демонтажа;
• Ручной привод - управление осуществляется механическим рычагом, без автоматических или удалённых команд;
• Защита по минимальному напряжению - при снижении напряжения ниже допустимого уровня выключатель автоматически отключает цепь, предотвращая работу оборудования в нештатном режиме;
• Степень защиты IP40 - защита от твердых предметов больше 1 мм, но не от воды и пыли;
• Гарантия: 24 месяца - официальный срок службы при соблюдении условий эксплуатации.

Совместимость и монтаж

SYSTEMEPACT CCB250 36кА 4P4D S2.2 250A рычаг монтируется исключительно на специальные DIN-рейки или монтажные элементы, совместимые со стандартами серии SystemePact CCB. Установка требует доступа к задней части аппарата - он не является модульным и не вставляется в стандартные шкафы без подготовки. Для подключения используются болтовые зажимы, рекомендованное усилие затяжки указано в руководстве производителя. Монтаж возможен только в закрытых помещениях с контролируемой температурой и отсутствием осадков.

Безопасность и стандарты

Устройство соответствует международным нормам для аппаратов низкого напряжения (IEC/EN 60947-2). Электронный расцепитель обеспечивает селективность при координации с нижестоящими защитными устройствами. Защита по минимальному напряжению соответствует требованиям безопасности при работе с оборудованием, чувствительным к просадкам напряжения.

Преимущества

• Высокая отключающая способность (36 кА) позволяет использовать выключатель даже в местах с большой потенциальной энергией КЗ - например, рядом с трансформаторами;
• Электронный расцепитель даёт возможность точно настраивать время и порог срабатывания, что важно для сложных систем;
• Защита от недостаточного напряжения предотвращает выход из строя двигателей и других чувствительных нагрузок;
• Литой корпус обеспечивает прочность и долговечность при механических воздействиях;
• Четырёхполюсная конструкция гарантирует полное отключение всех проводников, включая нулевой, что необходимо для обслуживания и ремонта.

Ограничения применения

• Не предназначен для установки на открытых площадках - степень защиты IP40 не защищает от влаги и пыли;
• Не подходит для частых операций включения/выключения - рассчитан на редкие коммутации, не для частого управления нагрузкой;
• Монтаж требует наличия специальных креплений - нельзя установить на обычную DIN-рейку без адаптеров системы SystemePact;
• Не имеет функции дистанционного управления - для автоматизации нужен внешний контур управления;
• Не рекомендуется применять в сетях выше 400 В - превышение напряжения выводит из строя внутреннюю изоляцию.

Примеры использования

• Главный входной автомат в распределительном щите цеха с несколькими асинхронными двигателями;
• Щит питания конвейерной линии с частотниками и PLC-системами;
• Защита группы насосов на водопроводной станции с необходимостью отключения при падении напряжения;
• Распределительный пункт на заводе с трёхфазной сетью 380 В и нулевым проводом.

Практические советы

• Перед установкой проверьте соответствие посадочных размеров и тип крепления - система SystemePact CCB использует уникальные монтажные элементы, не совместимые с другими брендами;
• Избегайте установки рядом с источниками тепла - перегрев снижает эффективность электронного расцепителя;
• При использовании в условиях колебаний напряжения обязательно включите функцию защиты по минимуму - она предотвратит самопроизвольный запуск оборудования после восстановления питания;
• Не открывайте корпус во время работы - внутри находятся опасные потенциалы, даже при отключенном питании;
• Для сервисного обслуживания используйте только оригинальные комплектующие - замена деталей сторонними изделиями аннулирует гарантию.
