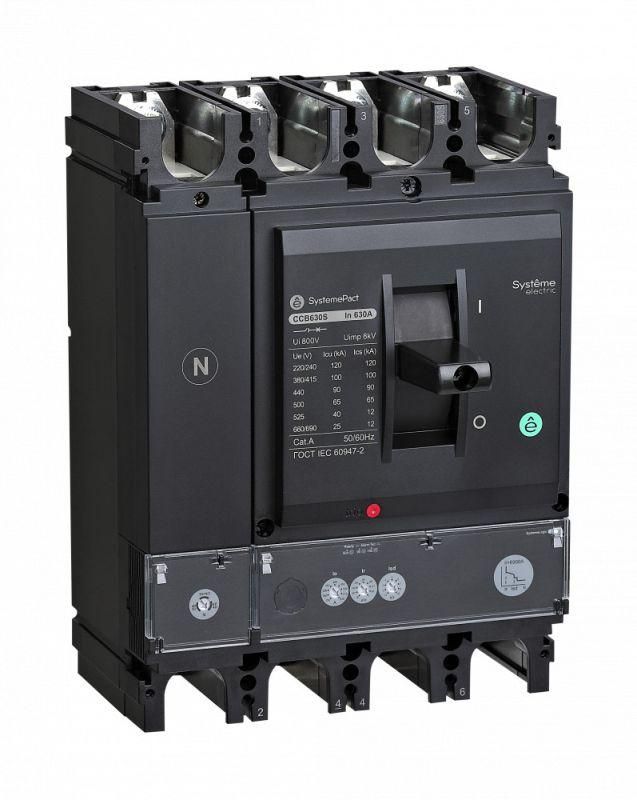

Выключатель автоматический SYSTEMEPACT CCB630 50кА 4P4D S2.3 630А рычаг SE SPC630N63023L4DF APC

Автоматический выключатель SystemePact CCB630 50кА 4P4D S2.3 630А рычаг - устройство для защиты и коммутации мощных электрических цепей в сетях до 690 В. Подходит для установки в распределительных щитах промышленных объектов, где требуется надежная защита от перегрузок и коротких замыканий.

Назначение и область применения

SystemePact CCB630 50кА 4P4D S2.3 630А рычаг используется для ручного включения и отключения нагрузки, а также для автоматической защиты электрооборудования от перегрузок и коротких замыканий. Применяется в системах распределения энергии на предприятиях: на вводах, у питаемых агрегатов, в цепях двигателей, конвейеров, компрессоров и других мощных потребителей.

Технические характеристики

• Номинальный ток: 630 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Четыре полюса (4P4D): защищает все фазы и ноль одновременно; подходит для трехфазных сетей с заземлением;
• Номинальная отключающая способность: 50 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети, для которой рассчитан аппарат;
• Электронный расцепитель: обеспечивает точную и регулируемую защиту от перегрузок, отличается от тепловых аналогов гибкостью настроек;
• Диапазон настройки защиты от перегрузки: 252–400 А - можно задать порог срабатывания в этом интервале, что позволяет адаптировать защиту под конкретную нагрузку;
• Стационарное исполнение: выключатель устанавливается жестко, не предназначены для перемещения или извлечения без демонтажа;
• Рычажковый управляемый элемент: удобный механический рычаг для ручного включения/выключения, легко видеть положение в темноте или при плохой освещённости;
• Винтовое подключение силовых кабелей: надежное, проверенное соединение, требует правильной затяжки;
• Степень защиты IP30: защищен от доступа инструментов и частиц крупнее 2,5 мм, но не герметичен - не подходит для влажных или пыльных сред вне шкафа;
• Дополнительные расцепители: встроен независимый расцепитель (для удаленного отключения) и расцепитель минимального напряжения (отключает при снижении напряжения ниже установленного уровня);
• Гарантия: 24 месяца.

Совместимость и монтаж

SystemePact CCB630 50кА 4P4D S2.3 630А рычаг монтируется на DIN-рейку или специальные монтажные элементы, предусмотренные конструкцией шкафа. Для подключения используются винтовые зажимы - необходимо соблюдать момент затяжки, указанный в руководстве. Кабели должны иметь подходящий сечение для 630 А - обычно многожильные медные с площадью 185–240 мм2. Установка возможна только в закрытых распределительных щитах с уровнем защиты не ниже IP54. Нельзя использовать в условиях повышенной влажности, химически активной среды или при наличии взрывоопасных смесей.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60947-2 для автоматических выключателей в литом корпусе. Электронный расцепитель обеспечивает селективность и предотвращает ложные срабатывания. Отключение при аварии происходит быстрее, чем у классических тепловых моделей. Все материалы соответствуют требованиям RoHS.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для мощных промышленных сетей с высокими токами КЗ;
• Электронный расцепитель с широким диапазоном настройки (252–400 А) - позволяет точно подстраивать защиту под реальную нагрузку, минимизируя простои;
• Наличие двух типов дополнительных расцепителей - обеспечивает гибкость управления и возможность интеграции в системы АСУ ТП;
• Механическая прочность литого корпуса - устойчив к вибрациям и механическим воздействиям в промышленной среде;
• Ярко выраженный рычаг - легко определить состояние аппарата даже через щитовую дверцу.

Ограничения применения

• Не предназначен для работы на открытом воздухе - степень защиты IP30 не защищает от воды и пыли;
• Не допускается использование в качестве разъединителя без нагрузки - он не имеет изоляционного разрыва, как рубильник;
• Нельзя применять при напряжении выше 690 В - риск пробоя изоляции;
• Требуется обязательная установка в закрытом металлическом шкафе - открытая эксплуатация запрещена;
• Не поддерживает модульное расширение - нельзя добавить дополнительные контакты или сигнализацию после сборки.

Примеры использования

• Главный входной автомат в промышленном распределительном щите 690 В;
• Защита главного двигателя насосной станции мощностью более 300 кВт;
• Коммутирующее устройство для конвейерной линии с несколькими частями питания;
• Щит управления технологическим оборудованием с функцией дистанционного отключения через независимый расцепитель.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и момента затяжки винтов - недостаточно плотное соединение вызывает нагрев и выход из строя;
• Настройте ток срабатывания защиты на уровне 80–90% от максимального рабочего тока оборудования - это обеспечит надежную защиту без ложных отключений;
• Используйте расцепитель минимального напряжения для предотвращения самозапуска оборудования после восстановления питания;
• Обязательно проведите тестирование расцепителей перед первым включением - используйте имитатор тока или сервисный режим, если есть;
• При обслуживании всегда отключайте питание и блокируйте выключатель - даже при отключенном состоянии внутри могут сохраняться заряды.
