Автоматический выключатель TD100H (85kA) FMU 32A 3P3T | 0102010000 Lsis

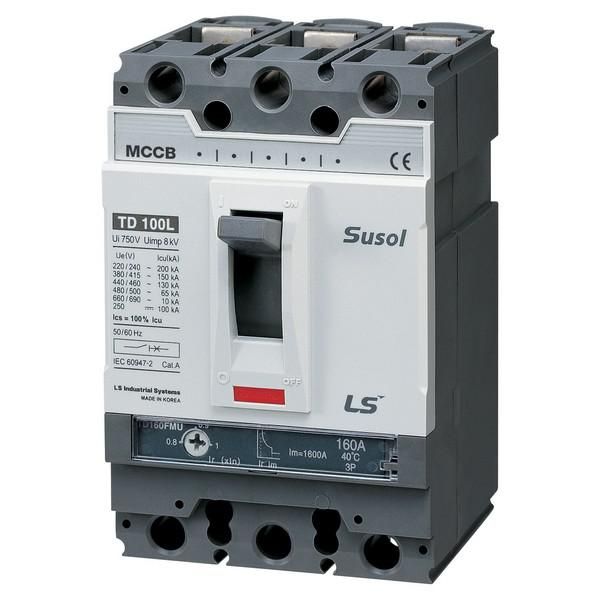

Автоматический выключатель 3-полюсный 32А 85кА TD100H FMU от LS Electric предназначен для защиты электрических сетей от перегрузок и коротких замыканий. Устройство работает в сетях переменного и постоянного тока, рассчитано на высокую отключающую способность и устанавливается на монтажную плату. Его надежность делает 3-полюсный автоматический выключатель 32А 85кА TD100H FMU подходящим решением для промышленных распределительных систем.

Назначение и область применения

Автоматический выключатель 3-полюсный 32А 85кА TD100H FMU защищает силовые цепи от повреждений, вызванных перегрузкой или коротким замыканием. Он используется в распределительных сетях промышленного оборудования — например, в щитах управления станков, конвейеров, насосных установках и других системах с высокими токами. Также подходит для нечастых ручных включений и отключений нагрузки.

Технические характеристики

• Тип: Выключатель автоматический в литом корпусе
• Номинальный ток: 32 А
• Количество полюсов: 3
• Номинальное напряжение: 690 В
• Отключающая способность: 85 кА
• Тип расцепителя: Электромагнитный и тепловой (термомагнитный)
• Диапазон настройки защиты от перегрузки: 25,6–32 А
• Уставка магнитного расцепителя: 10 × In (320 А)
• Род тока: Переменный (AC) и постоянный (DC)
• Категория применения: A — для защиты кабельных линий и маломощных устройств
• Степень защиты: IP30 — защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Рабочая температура: от –40 °C до +40 °C
• Индикация: Есть указатель расцепления — видно, почему выключатель отключился
• Способ монтажа: На монтажную плату (не шасси и не DIN-рейку)
• Привод: Ручной — управление осуществляется рычагом

Совместимость и монтаж

Автоматический выключатель 3-полюсный 32А 85кА TD100H FMU устанавливается исключительно на монтажную плату через отверстия и фиксирующие элементы. Для правильной сборки требуется соблюдать посадочные размеры, указанные в чертежах производителя. Подключение проводов выполняется к верхним и нижним зажимам — важно обеспечить плотный контакт и момент затяжки, соответствующий рекомендациям LS Electric. Не совместим с DIN-рейками и стандартными щитами для бытовых автоматов.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов на оборудование класса A для защиты кабельных линий. Номинальная отключающая способность 85 кА гарантирует безопасное отключение даже при серьезных аварийных режимах. Конструкция из литого корпуса предотвращает распространение дуги и снижает риск возгорания. Индикатор расцепления позволяет быстро определить причину отключения — перегрузка или КЗ — что ускоряет диагностику и восстановление работы системы.

Преимущества

• Высокая отключающая способность — 85 кА — обеспечивает надежную работу в условиях мощных коротких замыканий
• Регулируемый тепловой расцепитель (25,6–32 А) позволяет точно адаптировать защиту под конкретную нагрузку
• Поддержка AC/DC — универсальное применение в различных типах цепей
• Широкий диапазон температур — возможность эксплуатации в холодных помещениях и на открытых площадках
• Литой корпус обеспечивает механическую прочность и долговечность в жестких условиях

Ограничения применения

• Не предназначен для частых операций включения/выключения — только для нечастого ручного управления
• Защита IP30 не обеспечивает герметичность — нельзя использовать во влажных средах, на улице или в местах с пылевыми выбросами
• Требуется специальная плата для монтажа — не подходит для стандартных распределительных щитов с DIN-рейками
• Низкий порог настройки защиты (минимум 25,6 А) делает его непригодным для защиты цепей с током ниже 25 А

Примеры использования

• Щит управления промышленным станком с двигателем 22 кВт
• Распределительный пункт на заводе с питанием 400 В переменного тока
• Система питания конвейерной ленты с высоким пусковым током
• Цепь постоянного тока в преобразовательном оборудовании

Практические советы

• Проверьте соответствие сечения кабеля и расчетного тока нагрузки перед установкой — автомат рассчитан на 32 А, но допустимые значения зависят от условий прокладки
• При использовании в холодных условиях (до –40 °C) убедитесь, что контакты и механизм работают без наморожения
• Не используйте этот автомат вместо обычного автомата на DIN-рейку — он требует специальной платформы
• При замене учитывайте, что модель имеет два артикула: 0102010000 и 102010000 — они взаимозаменяемы
• Обязательно проверяйте положение индикатора после срабатывания — это поможет отличить перегрузку от КЗ и выбрать правильную меру реагирования
