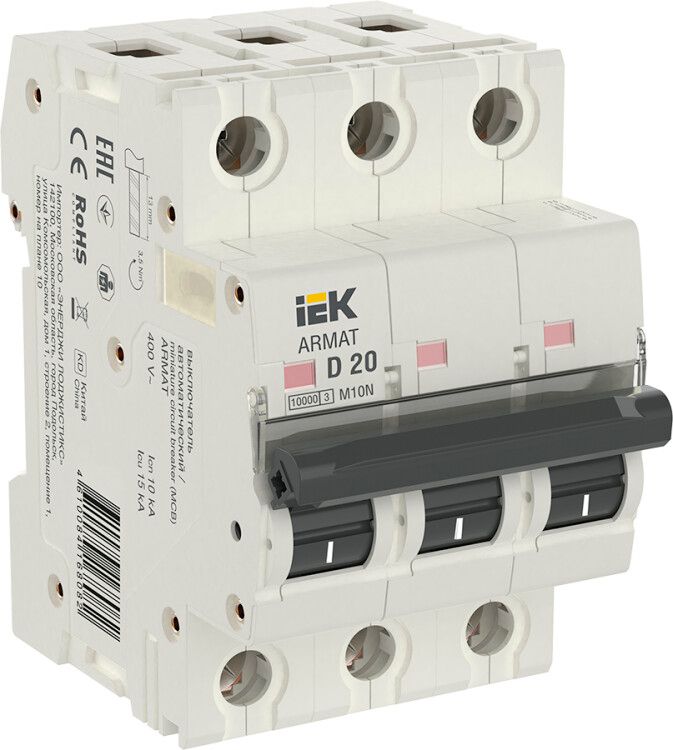

Выключатель автоматический трехполюсный M10N 3P D 20А 10кА ARMAT | AR-M10N-3-D020 IEK

Автоматический выключатель трехполюсный D 20А M10N 10кА от IEK предназначен для защиты трёхфазных электрических цепей от перегрузок и коротких замыканий. Устройство серии ARMAT рассчитано на работу в бытовых и аналогичных условиях, устанавливается на DIN-рейку и обеспечивает надёжную отсечку при высоких токах КЗ до 10 кА.

Назначение и область применения

Автоматический выключатель трехполюсный D 20А M10N 10кА защищает трёхфазные линии питания, где возможны значительные пусковые токи — например, у двигателей, насосов, компрессоров и другого оборудования с индуктивной нагрузкой. Подходит для установки в щитах жилых домов, гаражей, малых производственных участков и объектов коммерческой недвижимости.

Технические характеристики

• Номинальный ток: 20 А — максимальный постоянный ток, который устройство может проводить без срабатывания
• Количество полюсов: 3 — защита всех фаз одновременно
• Номинальное напряжение: 400 В — рабочее напряжение сети переменного тока (AC)
• Номинальная отключающая способность: 10 кА — максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Характеристика срабатывания: D — позволяет выдерживать кратковременные пусковые токи до 10–20 крат от номинала, идеально для мощных электродвигателей
• Тип расцепителя: электромагнитный + тепловой — двойная защита: мгновенная отсечка при КЗ и задержка при длительной перегрузке
• Номинальное напряжение изоляции: 500 В — гарантирует безопасную изоляцию при повышенных напряжениях
• Максимальное сечение кабеля: 25 мм² — можно подключать медные провода до этого сечения
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Количество модулей DIN: 3 — занимает три стандартных модуля на рейке (17,5 мм каждый)
• Рабочий диапазон температур: от –40 °C до +70 °C — работает в суровых климатических условиях
• Частота: 50 Гц — совместим с сетями России и стран СНГ
• Класс токоограничения: 3 — быстрое ограничение тока КЗ, снижающее термическую и механическую нагрузку на оборудование
• Цвет: белый — соответствует стандартному цвету корпусов в щитах
• Гарантия: 15 лет — один из самых длинных сроков среди аналогов
• Климатическое исполнение: УХЛ4 — допускает эксплуатацию в помещениях с умеренным и холодным климатом, включая неотапливаемые зоны

Совместимость и монтаж

Автоматический выключатель трехполюсный D 20А M10N 10кА монтируется на стандартную DIN-рейку типа TS35. Для подключения используются винтовые зажимы, рассчитанные на кабели сечением от 0,5 до 25 мм². Обязательно соблюдать момент затяжки — не переусердствовать, чтобы не повредить контакты. Установка возможна в любом положении, но предпочтительно вертикальное — так обеспечивается оптимальная работа теплового расцепителя. Устройство совместимо со всеми шинами и клеммниками, подходящими под серию ARMAT.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 и IEC 60898-1. Класс токоограничения 3 обеспечивает соответствие нормам по снижению энергии КЗ. Сертифицирован для работы в системах TN-S, TN-C-S, TT. Отключение происходит при превышении порогов по току — исключает риск возгорания от перегрева.

Преимущества

• Высокая отключающая способность (10 кА) — подходит для мест с потенциально большими токами КЗ
• Характеристика D — минимизирует ложные срабатывания при запуске моторов
• Долгий срок службы и 15-летняя гарантия — экономия на заменах
• Широкий диапазон температур — надёжно работает даже в неотапливаемых щитовых
• Поддержка кабелей до 25 мм² — не требуется переходники для крупных проводов
• Совместимость с другими изделиями серии ARMAT — легко формировать комплексную защиту

Ограничения применения

• Не предназначен для установки на открытых площадках — степень защиты IP20 не защищает от влаги и пыли
• Не рекомендован для цепей с постоянным током (DC) — только для AC 50 Гц
• Не подходит для защиты чувствительной электроники — характеристика D слишком “мягкая” для точных приборов
• Требуется наличие свободного места в щите — занимает 3 модуля, что важно при плотной компоновке

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения дома
• Щитовая на дачном участке с кондиционером, вентилятором и сварочным аппаратом
• Распределительный щит в мастерской с компрессором и станком
• Фидеры на группы мощных светильников в торговых залах

Практические советы

• Выбирая автоматический выключатель трехполюсный D 20А M10N 10кА, проверьте, что сечение кабеля на входе не превышает 25 мм² — иначе потребуются наконечники
• Если в щите уже есть другие автоматы серии ARMAT — можно использовать одинаковые клеммы и шины, ускорив сборку
• Не используйте этот выключатель вместо УЗО — он не реагирует на утечки тока, только на перегрузки и КЗ
• При монтаже в холодном помещении убедитесь, что температура не ниже –40 °C — иначе возможно изменение времени срабатывания
• Для удобства обслуживания оставьте доступ к рычагу управления — не закрывайте его полностью крышкой щита
