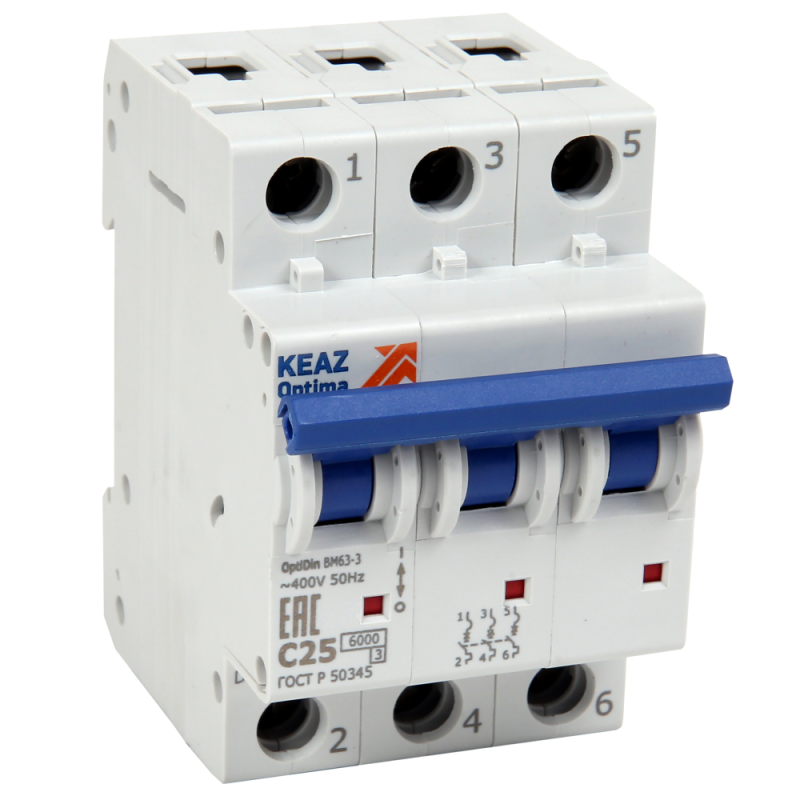

Выключатель автоматический модульный 3п D 20А 10кА OptiDin BM63-M-M-3D20-10-УХЛ3 КЭАЗ 294817

Автоматический выключатель BM63-M-3D20-10-УХЛ3 от КЭАЗ — трёхполюсный модульный аппарат для защиты цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах промышленных объектов и объектов с высокими требованиями к надёжности, особенно в условиях экстремальных температур.

Назначение и область применения

BM63-M-3D20-10-УХЛ3 предназначен для защиты электрических цепей с номинальным током до 20 А от сверхтоков — как длительных перегрузок, так и внезапных коротких замыканий. Отличается быстродействием при больших токах благодаря характеристике срабатывания “D”. Применяется в системах управления промышленным оборудованием: частотными преобразователями, мощными двигателями, сварочными установками, конвейерами и другим устройством с высокими пусковыми токами. Особенно эффективен в условиях низких температур — работает при -60 °C.

Технические характеристики

• Количество полюсов: 3 — защищает все три фазы одновременно
• Номинальный ток: 20 А — максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Характеристика срабатывания: D — реагирует на токи в диапазоне 10–20 крат от номинала; идеально для оборудования с высокими пусковыми токами
• Номинальное напряжение: 400 В AC — рассчитан на работу в сетях 380/400 В
• Номинальная отключающая способность: 10 кА — способен безопасно отключить цепь даже при токе короткого замыкания до 10 000 А
• Сечение провода: 1–25 мм² — совместим с большинством силовых кабелей
• Номинальное импульсное напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения
• Класс токоограничения: 3 — обеспечивает минимальную энергию прохождения тока при КЗ, снижая риск повреждений оборудования
• Рабочий диапазон температур: -60…+60 °C — подходит для холодных складов, улиц, морозильных камер, суровых регионов
• Степень защиты IP20 — защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды
• Ширина по модулям: 3M — занимает 3 стандартных модуля на DIN-рейке (54 мм)
• Глубина монтажа: 75 мм — требует достаточного места внутри шита
• Частота: 50 Гц — для сетей России и стран СНГ
• Категория перенапряжения: IV — предназначено для установки на входе в здание или в местах с высокой вероятностью перенапряжений
• Степень загрязнения: 2 — допустимо наличие неметаллической пыли и временной проводящей влаги

Совместимость и монтаж

BM63-M-3D20-10-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Для подключения используются винтовые зажимы, подходящие для жил сечением от 1 до 25 мм². Максимальная глубина установки — 75 мм, поэтому проверьте свободное пространство в щите. Выключатель совместим со всеми элементами серии OptiDin BM63 и BM125 от КЭАЗ. Возможна дополнительная комплектация: например, блоки сигнализации, расцепители, механические указатели положения. Не используйте с постоянным током — аппарат рассчитан исключительно на переменный ток (AC).

Безопасность и стандарты

BM63-M-3D20-10-УХЛ3 соответствует международному стандарту IEC 60947-2 и российским нормам для автоматических выключателей. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную безопасность при аварийных режимах. Сертифицирован для работы в условиях категории загрязнения 2 и в климатическом исполнении УХЛ3 — умеренные и холодные климатические зоны с возможностью повышенной влажности.

Преимущества

• Высокая отключающая способность (10 кА) — надёжно защищает оборудование даже при серьёзных КЗ
• Характеристика D — не ложные срабатывания при запуске двигателей
• Работа при -60 °C — единственный вариант для холодных регионов и открытых площадок
• Класс 3 токоограничения — минимизирует термическое воздействие на кабели и контакты
• Совместимость с серией OptiDin — легко заменить или дополнить другими элементами того же бренда

Ограничения применения

• Не применяется в цепях постоянного тока — только переменный (AC)
• IP20 — не защищён от пыли и влаги, нельзя использовать во влажных помещениях без корпуса
• Не имеет встроенного теплового расцепителя — не защищает от малых перегрузок ниже порога D-характеристики
• Требуется место для монтажа глубиной 75 мм — не подходит для компактных щитов
• Не рекомендован для домашнего использования — слишком мощный и дорогой для обычных квартир

Примеры использования

• Защита частотного преобразователя на производстве с пусковым током до 150 А
• Щитовая защита насосной станции в зимних условиях
• Подключение электродвигателя 15 кВт на конвейере в холодном цеху
• Входной автомат в распределительном щите на промышленной площадке в Сибири

Практические советы

• Выбирая BM63-M-3D20-10-УХЛ3, убедитесь, что ваша нагрузка действительно требует характеристики D — для освещения или бытовой техники лучше подойдут B или C
• Проверьте посадочные размеры: ширина 54 мм, глубина 75 мм — не забудьте оставить зазоры для других модулей
• Используйте только кабели сечением 1–25 мм² — меньшие жилы плохо зажимаются, большие — не войдут
• Для работы в сыром месте установите выключатель внутрь герметичного щита с классом защиты IP54+
• При замене старого автомата — сравнивайте не только ток и характеристику, но и класс токоограничения: новый BM63-M-3D20-10-УХЛ3 значительно безопаснее
