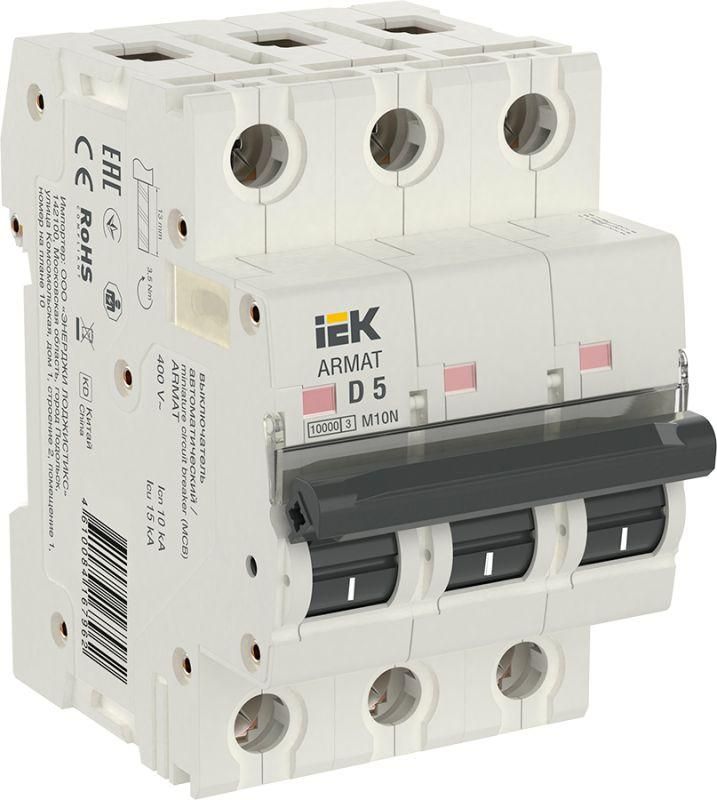

Выключатель автоматический трехполюсный M10N 3P D 5А 10кА ARMAT | AR-M10N-3-D005 IEK

Автоматический выключатель трехполюсный D 5А M10N 10кА от IEK предназначен для защиты трёхфазных сетей от перегрузок и коротких замыканий. Устройство серии ARMAT подходит для установки на DIN-рейку в щитах бытовых и аналогичных объектов, обеспечивая надёжную работу при номинальном напряжении 400 В.

Назначение и область применения

Автоматический выключатель трехполюсный D 5А M10N 10кА защищает трёхфазные электрические цепи, особенно те, где возможны высокие пусковые токи - например, у двигателей, насосов, компрессоров и другого оборудования с индуктивной нагрузкой. Подходит для установки в распределительных щитах жилых домов, гаражей, малых производственных помещений и объектов коммерческого назначения.

Технические характеристики

• Номинальный ток: 5 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защита всех трёх фаз одновременно
• Номинальное напряжение: 400 В переменного тока (AC) - для трёхфазных сетей 380–400 В
• Номинальная отключающая способность: 10 кА - максимальный ток КЗ, который устройство может безопасно отключить
• Характеристика срабатывания: D - позволяет выдерживать кратковременные пусковые токи до 10–20 крат от номинала, что важно для моторов
• Тип расцепителя: электромагнитный (для КЗ) + тепловой (для перегрузки)
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные провода до этого сечения
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную изоляцию при рабочих напряжениях до 400 В
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Количество модулей DIN: 3 - занимает три стандартных модуля на рейке (17,5 мм каждый)
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Класс токоограничения: 3 - быстрое отключение, снижающее энергию КЗ, что повышает безопасность
• Рабочий диапазон температур: от –40 C до +70 C - работает в холодных и жарких условиях
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью
• Цвет: белый - соответствует стандартному цвету корпусов IEK
• Гарантийный срок: 15 лет - длительная надёжность производства

Совместимость и монтаж

Автоматический выключатель трехполюсный D 5А M10N 10кА монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с винтовым креплением - допускаются медные провода сечением до 25 мм2. Перед монтажом проверьте соответствие сечения кабеля и плотность затяжки винтов. Установка возможна в любом положении, но рекомендуется вертикальное - согласно требованиям производителя. Обязательно используйте защитный щит с классом защиты не ниже IP54, так как сам выключатель имеет IP20.

Безопасность и стандарты

Выключатель соответствует международным нормам IEC/EN 60947-2. Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, снижая риск возгорания. Сертифицирован для работы в бытовых и аналогичных системах. Применение в помещениях с повышенной влажностью возможно только при условии установки в герметичном шкафу.

Преимущества

• Высокая отключающая способность (10 кА) - подходит для мест с потенциально большими токами КЗ
• Характеристика D - идеальна для оборудования с высокими пусковыми токами
• Широкий диапазон рабочих температур - надёжно работает даже в неотапливаемых помещениях зимой
• Долгий срок гарантии (15 лет) - свидетельствует о качестве материалов и сборки
• Поддержка кабелей до 25 мм2 - удобно для мощных линий без переходников

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 не защищает от пыли и влаги
• Не подходит для однофазных цепей без трёхфазной нагрузки - все полюса должны быть задействованы
• Не используется в цепях постоянного тока - только для переменного тока 50 Гц
• Не рекомендован для защиты чувствительной электроники - характеристика D слишком “мягкая” для точных приборов

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения дома
• Щитовая защита конвейерной ленты на автопарке или складе
• Распределительный щит в мастерской с компрессором и сварочным аппаратом
• Общий входной автомат в небольшом цехе с несколькими трёхфазными потребителями

Практические советы

• Выбирая автоматический выключатель трехполюсный D 5А M10N 10кА, убедитесь, что суммарная мощность подключённых устройств не превышает 3,5 кВт при 400 В (P = √3 × U × I × cosφ ≈ 3,5 кВт при cosφ=0,8)
• При использовании в холодных условиях (ниже –20 C) проверяйте состояние контактов перед сезонным запуском - возможна окисление
• Не заменяйте этот выключатель на модель с характеристикой B или C - он специально выбран для пусковых нагрузок
• При замене старого автомата - сравнивайте не только ток, но и класс токоограничения и отключающую способность
• Дополнительная комплектация (например, блокировки, AUX-контакты) доступна - уточняйте наличие при заказе
