Автоматический выключатель ВА-101 3P 5А D 4.5кА - 11226DEK APC

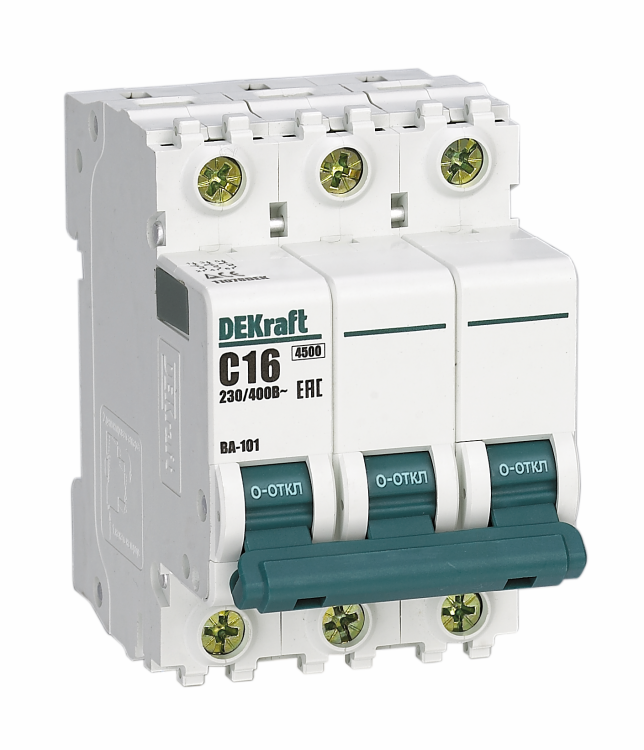

Автоматический выключатель ВА-101 от DEKRAFT - трёхполюсное устройство на 5 А с характеристикой D и отключающей способностью 4,5 кА, предназначенное для защиты электрических цепей в промышленном и бытовом оборудовании. Устройство смонтировано на DIN-рейку, соответствует современным нормам безопасности и рассчитано на длительную работу в условиях повышенной нагрузки.

Назначение и область применения

Автоматический выключатель ВА-101 защищает электрические сети от перегрузок и коротких замыканий. Подходит для защиты мощного оборудования с высокими пусковыми токами: насосов, компрессоров, двигателей, конвейеров, сварочных аппаратов. Применяется в щитовых помещениях заводов, мастерских, жилых домах и общественных зданиях. Работает в сетях переменного тока 400 В, частотой 50 Гц.

Технические характеристики

• Номинальный ток: 5 А - максимальный постоянный ток, который выдерживает выключатель без срабатывания;
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Отключающая способность: 4,5 кА - максимальный ток КЗ, который выключатель может безопасно отключить;
• Характеристика срабатывания: D - предназначена для защиты оборудования с большими пусковыми токами (например, двигатели);
• Класс токоограничения: 3 - быстрое гашение дуги снижает тепловую нагрузку на провода;
• Ширина по модулю: 3M - занимает 3 стандартных модуля на DIN-рейке (54 мм);
• Степень защиты: IP20 - предохраняет от контакта с пальцами, но не защищён от пыли и воды; подходит только для внутренней установки в закрытые щиты;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Глубина монтажа: 73 мм - требует достаточного места внутри шкафа;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого сечения;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, устойчив к влаге и колебаниям температуры;
• Тип напряжения: AC - только переменный ток;
• Способ монтажа: DIN-рейка - стандартный крепёж для промышленных щитов;
• Возможность установки доп. оборудования: да - можно подключить дополнительные контакты, расцепители, сигнализацию.

Совместимость и монтаж

Выключатель ВА-101 устанавливается на стандартную DIN-рейку типа TS35. Для надёжного соединения используйте клеммы с моментом затяжки 1–1,5 Нм. Максимальное сечение кабеля - 25 мм2, что исключает необходимость переходника. Обязательно соблюдайте полярность при подключении входа и выхода. Высота сборки с учётом глубины 73 мм должна учитывать свободное пространство вокруг устройства для теплоотвода. Возможность установки дополнительного оборудования позволяет расширить функционал: например, добавить блок auxiliary contacts для удалённой индикации состояния.

Безопасность и стандарты

Автоматический выключатель ВА-101 соответствует требованиям:

• ГОСТ Р 50030.2-2010 (эквивалент МЭК 60947-2): основной стандарт для в РФ;
• ГОСТ 9098-78: требования к конструкции и испытанию коммутационных аппаратов;
• ТР ТС 004/2011: обязательное соответствие Евразийскому экономическому союзу.

Конструкция имеет сплошную лицевую панель, препятствующую случайному прикосновению к токоведущим элементам. Все детали проходят полностью автоматизированный контроль качества.

Преимущества

• Новый механизм расцепления обеспечивает мгновенное отключение при аварии - минимизирует риск повреждения оборудования;
• 5 монолитных заклёпок увеличивают механическую прочность корпуса - снижают вероятность деформации при ударах или вибрации;
• Боковые каналы охлаждения обеспечивают стабильную работу даже при нагреве окружающего воздуха;
• Поддержка установки дополнительных модулей - удобно для систем автоматизации и дистанционного управления;
• Соответствие всем актуальным российским и евразийским стандартам - гарантирует легальное применение в любых проектах.

Ограничения применения

• Не применяется в открытых помещениях, на улице или во влажных средах из-за степени защиты IP20;
• Не подходит для цепей постоянного тока - только переменный ток 50 Гц;
• Не рекомендован для защиты чувствительной электроники (компьютеры, серверы) - характерistica D слишком “мягкая” для малых импульсов;
• Требуется минимальная глубина 73 мм - не подходит для узких щитов без запаса;
• Максимальный ток 5 А - нельзя использовать для силовой линии выше этой величины, даже временно.

Примеры использования

• Защита трехфазного электродвигателя 3 кВт на конвейере в пищевой промышленности;
• Щитовая защита группы освещения и розеток в цеху с большим числом стартеров;
• Входной автомат в распределительном щите многоквартирного дома для группового учета потребления;
• Обеспечение отключения при КЗ в системе HVAC с компрессором и насосом.

Практические советы

• Выбирая ВА-101, проверьте, чтобы номинальный ток нагрузки был ниже 5 А - лучше иметь запас 10–20%;
• При использовании с двигателями убедитесь, что пусковой ток не превышает 8–10× Iн - иначе возможны ложные срабатывания;
• Для долговечности не монтируйте рядом с источниками тепла (трансформаторы, нагреватели);
• Проверяйте плотность крепления на рейке - слабый контакт вызывает перегрев;
• При необходимости модернизации системы - используйте дополнительные контакты, доступные для модели ВА-101 от DEKRAFT.
