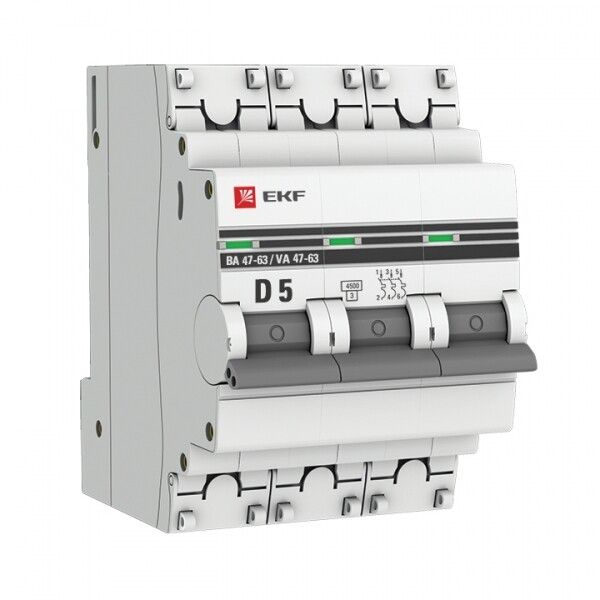

Выключатель автоматический трехполюсный ВА 47-63 5А D 4,5кА PROxima | mcb4763-3-05D-pro EKF

Автоматический выключатель модульный трехполюсный 5А D 4,5кА ВА 47-63 от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот выключатель серии ВА 47-63 подходит для установки на DIN-рейку в щитах бытовых и промышленных объектов, обеспечивает надежную работу при нагрузках до 5 А и имеет повышенную степень защиты конструкции.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 5А D 4,5кА ВА 47-63 используется для защиты трёхфазных цепей переменного тока частотой 50 Гц. Применяется в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Подходит для питания оборудования с высокими пусковыми токами - например, двигателей, насосов, компрессоров, конвейеров.

Технические характеристики

• Номинальный ток: 5 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитан выключатель
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Характеристика срабатывания: D - предназначена для нагрузок с высокими пусковыми токами (например, двигатели); срабатывает при токе 10–20 кратном от номинала
• Тип расцепителя: электромагнитный + тепловой - обеспечивает защиту как от кратковременных перегрузок, так и от сверхтоков
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную изоляцию при возможных скачках напряжения
• Поперечное сечение провода: 1–25 мм2 - позволяет подключать медные провода любого стандарта, используемого в промышленности
• Класс токоограничения: 3 - быстродействующий выключатель, снижающий энергию КЗ до минимального уровня
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным импульсным перенапряжениям
• Степень защиты: IP20 - предотвращает случайный контакт с токоведущими частями, но не защищён от пыли и влаги
• Рабочая температура: -25…+50 C - работает в большинстве климатических условий России
• Модульная ширина: 3 М - занимает 3 стандартных модуля на DIN-рейке (54 мм)
• Глубина монтажа: 41 мм - требует минимум места внутри щита
• Потери мощности: 6,2 Вт - энергопотребление при работе, влияющее на нагрев в плотных щитах
• Тип напряжения: AC - только для переменного тока
• Исполнение: стационарное - не предназначен для перемещения или портативного использования
• Способ монтажа: DIN-рейка - совместим с любыми стандартными рейками 35 мм
• Климатическое исполнение: УХЛ4 - допускает эксплуатацию в помещениях с умеренной влажностью и колебаниями температур
• Нормативный документ: ГОСТ Р 50345-2010 (МЭК 60898-2-2006)

Совместимость и монтаж

Автоматический выключатель модульный ВА 47-63 легко устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защелкнуть его на рейке - никаких дополнительных креплений не требуется. Подключение проводов осуществляется через винтовые зажимы, доступ к которым закрыт пластиковыми крышками. Эти крышки можно опломбировать - это важно для контролируемых объектов. Диапазон сечения проводов 1–25 мм2 позволяет использовать как одножильные, так и многожильные кабели. Обратите внимание: при использовании многожильных проводов рекомендуется применять наконечники.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 50345-2010 и соответствует международному стандарту IEC 60898-2. Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, снижая риск возгорания. Напряжение изоляции 660 В и импульсная прочность 4 кВ повышают надёжность в условиях нестабильной сети. Цветовой индикатор на передней панели показывает состояние: «вкл» - зелёный, «выкл» - красный. Пластиковая крышка над зажимами препятствует несанкционированному доступу и увеличивает безопасность обслуживания.

Преимущества

• Усиленный корпус с дополнительными заклёпками - предотвращает деформацию при длительной эксплуатации
• Удобная ручка управления - обеспечивает четкую визуальную и тактильную обратную связь при включении/отключении
• Защитные крышки на зажимах - позволяют пломбировать устройство, что необходимо для объектов с ограниченным доступом
• Высокая отключающая способность (4,5 кА) - подходит для промышленных сетей с высокой потенциальной мощностью КЗ
• Совместимость с серией PROxima - одинаковый дизайн и размеры, что упрощает замену и сборку щитов

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, запылённости или на улице - IP20 не обеспечивает защиту от воды и пыли
• Не подходит для постоянных токов (DC) - только для переменного тока 50 Гц
• Не рекомендован для частого ручного включения/отключения - предназначен для аварийного отключения, а не для регулярной коммутации
• При температуре ниже -25 C возможно снижение чувствительности теплового расцепителя
• Не следует устанавливать рядом с источниками сильного тепла - соблюдайте требования к вентиляции щита

Примеры использования

• Щит освещения и силового оборудования в производственном цехе
• Защита трёхфазного двигателя насоса в системе водоснабжения
• Распределительный щит торгового центра с группами розеток и света
• Контрольный автомат в щите холодильного оборудования
• Подключение конвейерной линии с асинхронными двигателями

Практические советы

• Выбирая автомат ВА 47-63, проверьте соответствие сечения кабеля - не менее 1 мм2 и не более 25 мм2. Перегрузка контактов недопустима.
• При установке нескольких автоматов в одном щите учтите глубину монтажа (41 мм) - убедитесь, что есть место для всех элементов и проводов.
• Для промышленных объектов с высокой вероятностью КЗ - этот выключатель идеален благодаря классу 3 и 4,5 кА отключающей способности.
• Если нужна возможность пломбировки - используйте заводские крышки. Они совместимы с типичными пломбами для госзакупок и инспекций.
• При замене старого автомата - новый ВА 47-63 от EKF полностью совместим по форме, размерам и клеммам с аналогами других производителей.
• Не забудьте про вентиляцию щита: при плотной укладке и потере мощности 6,2 Вт на каждом автомате возможен перегрев - особенно при 10+ устройствах в одном ящике.
