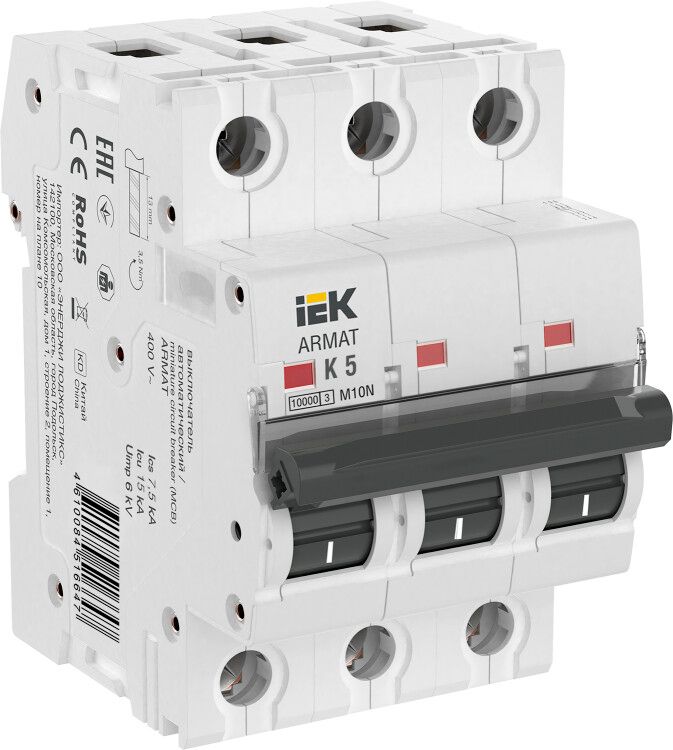

Выключатель автоматический трёхполюсный M10N 3P K 5А 10кА ARMAT | AR-M10N-3-K005 IEK

Автоматический выключатель трехполюсный модульный M10N K 5А 10кА от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат серии ARMAT подходит для установки в щитах промышленных и энергетических объектов, обеспечивая надежную работу при номинальном токе 5 А и напряжении до 400 В.

Назначение и область применения

Автоматический выключатель трехполюсный модульный M10N K 5А 10кА защищает распределительные и групповые цепи переменного тока с высокими пусковыми токами. Подходит для защиты двигателей, насосов, компрессоров и другого оборудования с импульсными нагрузками. Применяется в вводно-распределительных устройствах (ВРУ), силовых щитах и на участках промышленной инфраструктуры, где требуется устойчивость к кратковременным перегрузкам.

Технические характеристики

• Номинальный ток: 5 А
• Номинальное напряжение: 400 В (переменный ток, AC)
• Количество полюсов: 3
• Номинальная отключающая способность: 7,5 кА
• Характеристика срабатывания: K - чувствителен к длительным перегрузкам, устойчив к пиковым токам при запуске оборудования
• Номинальное напряжение изоляции (Ui): 500 В
• Частота: 50 Гц
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Модульная ширина: 3 модуля (54 мм)
• Поперечное сечение подключаемых проводников: 1–25 мм2
• Рабочий диапазон температур: от –5 C до +40 C
• Срок службы: 15 лет
• Поддерживает коммутацию нейтрального проводника
• Возможно дополнительное оснащение: контакты сигнализации, расцепители, фланцы

Совместимость и монтаж

Автоматический выключатель M10N K 5А 10кА совместим со стандартными DIN-рейками шириной 35 мм. Устанавливается в щиты серии ARMAT и других производителей, соответствующих нормам IEC 60898 и IEC 60947-2. Для подключения используйте провода сечением 1–25 мм2 - зажимы рассчитаны на медные жилы с опрессовкой или без. Клеммы имеют фиксаторы, предотвращающие случайное ослабление. Нейтральный проводник можно коммутировать - это важно при использовании в сетях TN-S и TT.

Безопасность и стандарты

Выключатель сертифицирован по стандарту IEC 60947-2 для устройств низковольтного распределения. Конструкция соответствует требованиям безопасности для промышленного использования. Характеристика K обеспечивает селективность при работе с двигателями, снижая риск ложных срабатываний. Корпус выполнен из самозатухающего полимера, устойчивого к нагреву и механическим воздействиям.

Преимущества

• Усиленная дугогасительная камера - повышает долговечность при частых отключениях
• Независимый механизм расцепления - гарантирует точность срабатывания даже при слабом контакте
• Высокая прочность корпуса - устойчив к ударным нагрузкам и вибрациям
• Поддержка коммутации нейтрали - удобство при монтаже в системах с отдельным нулевым проводом
• Готовность к дополнительному оснащению - возможность установки дополнительных модулей без замены аппарата

Ограничения применения

• Не предназначен для работы при температурах ниже –5 C и выше +40 C - требует установки в закрытых, контролируемых помещениях
• Степень защиты IP20 исключает использование во влажных, пыльных или открытых условиях - не подходит для улицы, цехов с брызгами или сыростью
• Номинальная отключающая способность 7,5 кА - недостаточна для мест с очень высокими токами КЗ (например, рядом с мощными трансформаторами); проверьте расчетные значения КЗ перед установкой
• Не используется в постоянном токе (DC) - только для переменного тока 50 Гц

Примеры использования

• Защита трёхфазного электродвигателя 3 кВт на конвейере
• Щит питания группы насосов в водопроводной станции
• Входной автомат в ВРУ производственного цеха
• Распределительный щит с несколькими группами потребителей с высокими пусковыми токами

Практические советы

• Выбирая автоматический выключатель M10N K 5А 10кА, убедитесь, что расчетный ток КЗ в вашей сети не превышает 7,5 кА - иначе возможна потеря функциональности
• При подключении проводов сечением более 16 мм2 используйте наконечники - это повысит контакт и безопасность
• Для удалённого контроля состояния аппарата добавьте модуль сигнализации положения - он совместим с этой моделью
• Не устанавливайте несколько таких выключателей в одном ряду без зазора - они греются при длительной нагрузке; соблюдайте минимальный интервал между модулями
• Проверьте соответствие номинала 5 А реальной нагрузке - при постоянной работе на 4,5 А и выше срок службы снизится
