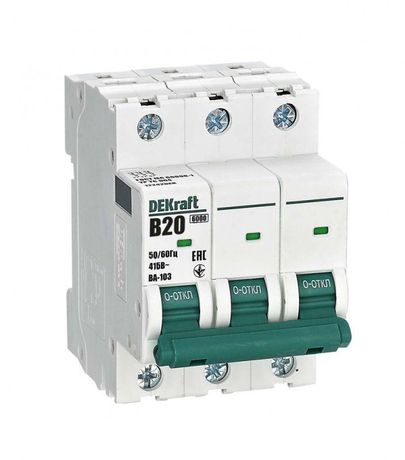

Выключатель автоматический ВА-103 Dekraft 3P 20А B 6кА DEKraft 12242DEK

Автоматический выключатель ВА-103 от DEKraft - трёхполюсный устройство на 20 А с характеристикой B и отключающей способностью 6 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для монтажа на DIN-рейку и совместим с корпусами DEKraft и Systeme Electric.

Назначение и область применения

Выключатель ВА-103 используется для защиты электропроводки и оборудования от перегрузок и коротких замыканий. Его характеристика B делает его подходящим для нагрузок с умеренным пусковым током - например, освещение, бытовые приборы, малые насосы и контрольные цепи. Номинальная отключающая способность 6 кА позволяет применять этот автомат в качестве вводного устройства в распределительных щитах жилых, офисных и производственных зданий.

Технические характеристики

• Номинальный ток: 20 А
• Количество полюсов: 3
• Номинальное напряжение: 415 В AC
• Номинальное напряжение изоляции (Ui): 500 В
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: B - срабатывает при токах 3–5 In
• Частота: 50/60 Гц
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Монтаж: на DIN-рейку, занимает 3 модуля (54 мм)
• Глубина монтажа: 78,5 мм
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыленности

Совместимость и монтаж

Выключатель ВА-103 монтируется на стандартную DIN-рейку типа TS35. Устройство имеет фиксированные защёлки, обеспечивающие надёжное крепление. Глубина 78,5 мм требует достаточного внутреннего объёма шкафа - проверьте свободное пространство перед установкой. Автомат полностью совместим с корпусами DEKraft и Systeme Electric, включая крышки, перемычки и другие элементы сборки. Возможна установка дополнительных аксессуаров (например, расцепителей, сигнализирующих контактов) только с левой стороны устройства.

Особенности конструкции

• 5 монолитных заклёпок увеличивают механическую прочность корпуса, снижают риск деформации при ударах или вибрациях.
• Индикатор состояния контактов через окошко - виден даже когда рукоятка находится в промежуточном положении, что упрощает диагностику.
• Боковые каналы охлаждения позволяют лучше рассеивать тепло, сохраняя стабильность работы при повышенной температуре окружающей среды до +40 C.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Применяется в сетях переменного тока с частотой 50/60 Гц. Степень защиты IP20 исключает использование во влажных, пыльных или наружных условиях - для таких задач требуется более высокий класс защиты.

Преимущества

• Высокая отключающая способность (6 кА) обеспечивает безопасность при аварийных режимах в типичных распределительных системах.
• Фиксированная конструкция с заклёпками снижает вероятность отказа из-за механических воздействий.
• Индикатор положения контактов уменьшает время диагностики и повышает безопасность обслуживания.
• Поддержка боковой комплектации даёт гибкость при проектировании щита.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока (AC).
• IP20 не защищает от влаги и пыли - нельзя устанавливать в сырых помещениях, на улице или в местах с активным пылеобразованием.
• Характеристика B не подходит для мощных двигателей или сварочных аппаратов - там нужна характеристика C или D.
• Дополнительные аксессуары можно устанавливать только слева - правая сторона недоступна для модификаций.

Примеры использования

• Вводной автомат в квартирном щите на три фазы.
• Защита группы розеток в офисе или мастерской.
• Распределение питания на светильники и маломощные станки в производственном помещении.
• Замена старого автомата в щите DEKraft или Systeme Electric без изменения корпуса.

Практические советы

• Перед установкой проверьте, чтобы глубина шкафа была больше 78,5 мм - иначе автомат будет торчать или не поместится.
• При использовании в щитах с плотной компоновкой учтите, что боковые каналы охлаждения должны оставаться открытыми - не закрывайте их другими устройствами.
• Для подключения проводов используйте жилы сечением до 16 мм2 - максимальное значение, указанное в документации производителя.
• Если планируете добавить контактор или реле, выбирайте аксессуары, совместимые с левой стороной ВА-103 - они имеют специфическую форму крепления.
• Этот автомат - часть серии ВА-103 NEW DEKraft; не путайте с аналогами других серий, даже если они тоже от DEKraft.
