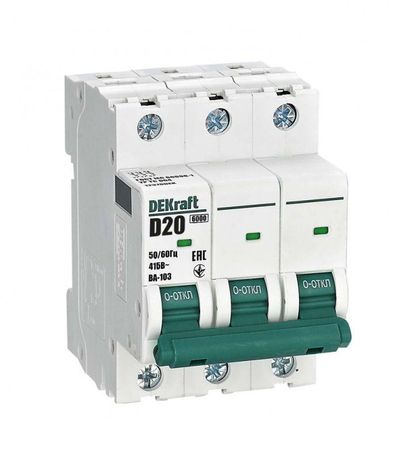

Автоматический выключатель ВА-103 3P 20А D 6кА новый - 12370DEK APC

Автоматический выключатель ВА-103 от DEKraft - трёхполюсный модульный аппарат на 20 А с характеристикой D и отключающей способностью 6 кА, предназначенный для защиты цепей с высокими пусковыми токами. Устройство совместимо с DIN-рейкой и корпусами DEKraft и SE (Dekraft), обеспечивает надёжную работу в промышленной и коммерческой автоматизации.

Назначение и область применения

Автоматический выключатель ВА-103 используется для защиты электрических цепей от перегрузок и коротких замыканий. Характеристика D позволяет ему выдерживать кратковременные пики тока до 10–20 номинальных значений, поэтому он идеально подходит для питания оборудования с высокими пусковыми токами: электродвигатели, компрессоры, насосы, конвейеры, сварочные аппараты. Может применяться как вводный автомат в распределительных щитах, где требуется повышенная устойчивость к импульсным нагрузкам.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 20 А
• Отключающая способность: 6 кА
• Номинальное напряжение: 415 В переменного тока (AC)
• Частота: 50–60 Гц
• Напряжение изоляции: 500 В
• Характеристика срабатывания: D (для высоких пусковых токов)
• Модульная ширина: 3 М (54 мм)
• Глубина монтажа: 78,5 мм
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и воды)
• Тип тока: Переменный (AC)
• Способ монтажа: На DIN-рейку (35 мм)
• Степень загрязнения: 2 (умеренная запылённость, типичная для помещений)

Совместимость и монтаж

Автоматический выключатель ВА-103 монтируется на стандартную DIN-рейку шириной 35 мм. Его габариты соответствуют требованиям для установки в шкафы и распределительные щиты. Устройство полностью совместимо с корпусами и оболочками брендов DEKraft и SE (Dekraft). Возможна установка дополнительных аксессуаров (например, расцепителей, сигнализирующих контактов) только с левой стороны аппарата. Для правильного монтажа учитывайте глубину 78,5 мм - она влияет на выбор корпуса щита.

Безопасность и стандарты

Изделие соответствует международным нормам для модульных автоматических выключателей. Степень защиты IP20 исключает случайное прикосновение к токоведущим элементам, но не защищает от попадания пыли или влаги - устройство следует устанавливать только во внутренних помещениях. Классификация по степени загрязнения 2 указывает на допустимую среднюю запылённость, характерную для производственных зон, офисов и складов. Напряжение изоляции 500 В гарантирует безопасную работу при номинальном напряжении 415 В.

Преимущества

• Увеличенная механическая прочность благодаря 5 монолитным заклёпкам - снижается риск деформации корпуса при ударах или вибрации.
• Индикатор состояния контактов через окошко - видно даже при закрытой рукоятке, что ускоряет диагностику.
• Боковые каналы охлаждения - обеспечивают стабильную работу при температуре до +40 C и выше, предотвращая перегрев.
• Поддержка установки аксессуаров слева - даёт гибкость в настройке функционала (например, добавление UVR, SHU, AUX).
• 100%-я совместимость с системами DEKraft и SE (Dekraft) - упрощает сборку и замену в существующих проектах.

Ограничения применения

• Не предназначен для установки в условиях повышенной влажности, на улице или в пыльных средах без дополнительной защиты (IP20 недостаточно).
• Не работает с постоянным током (DC) - только для сетей переменного тока 50/60 Гц.
• Запрещено использование в цепях с номинальным током более 20 А - возможен выход из строя или некорректное срабатывание.
• Аксессуары можно устанавливать только слева - справа свободное место не имеет креплений.

Примеры использования

• Вводной автомат в щите производственного участка, защищающий группу двигателей мощностью до 5,5 кВт.
• Защита конвейерной линии с частотными преобразователями и тяговыми двигателями.
• Щит освещения и силового оборудования в торговом центре с высокими пусковыми токами люминесцентных и LED-систем.
• Распределительный щит в логистическом комплексе - питание насосов, вентиляторов, компрессоров.

Практические советы

• Выбирая ВА-103, проверьте, чтобы ширина щита позволяла разместить три модуля (54 мм) с учётом зазора для проводов и других аппаратов.
• При использовании в жарких помещениях (более +35 C) рекомендуется дополнительно вентилировать щит - боковые каналы охлаждения работают эффективнее при хорошем воздушном потоке.
• Индикатор состояния контактов помогает отличить аварийное отключение от ручного отключения - если окно белое, контакт разомкнут; если красное - произошло автоматическое отключение.
• Для подключения кабелей используйте жилы сечением 0,75–25 мм2 - это указано в документации производителя и соответствует классу соединения.
• Если нужна удалённая сигнализация или дистанционное управление - выбирайте аксессуары, совместимые с левым креплением ВА-103.
