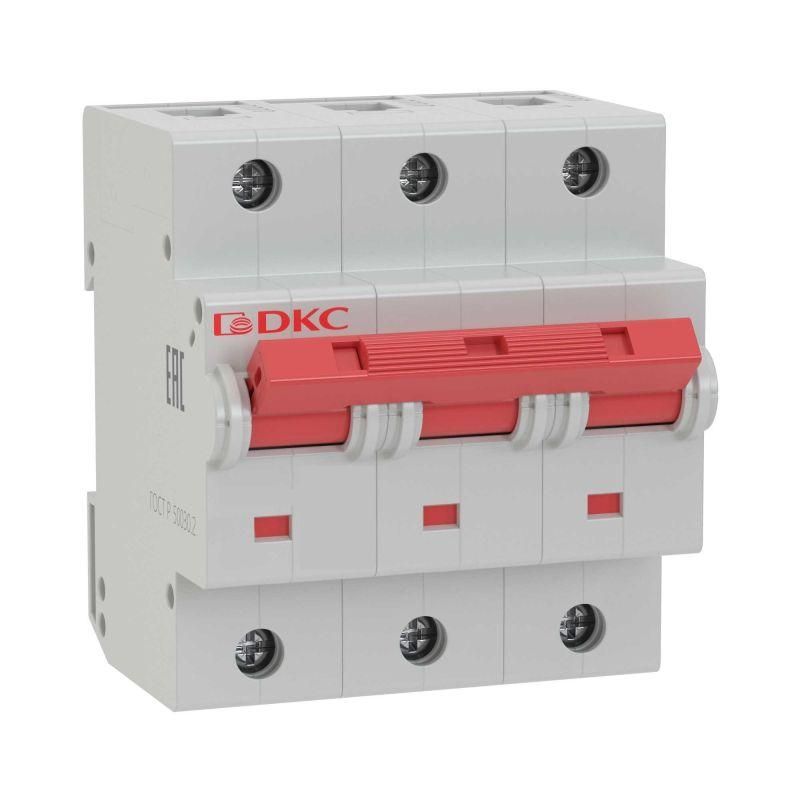

Выключатель автоматический трехполюсный YON MD125-3C80-8ln 20kA | MD125-3C80 DKC ДКС

Автоматический выключатель модульный трехполюсный 80А 20кА C MD125 от бренда YON (группа DKC) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и коммерческих объектах. Этот аппарат обеспечивает надежное отключение при высоких токах и совместим с DIN-рейкой, что упрощает установку в распределительных щитах.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 80А 20кА C MD125 защищает трёхфазные сети переменного тока напряжением до 400 В и частотой 50 Гц. Он применяется там, где требуется управление и защита мощных нагрузок: промышленные станки, системы вентиляции, насосные группы, конвейеры, распределительные щиты зданий и производственные линии. Устройство также позволяет вручную включать и отключать цепь - например, для обслуживания оборудования.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который устройство может проводить без срабатывания.
• Характеристика расцепления: C - срабатывает при токе 5–10 крат от номинала; подходит для нагрузок со средними пусковыми токами (электродвигатели, освещение, трансформаторы).
• Отключающая способность: 20 кА - способность безопасно прервать ток короткого замыкания до этого значения.
• Номинальное напряжение: 400 В AC - рабочее напряжение для трёхфазной сети.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Сечение провода: до 25 мм2 - допустимый диаметр подключаемых медных жил.
• Ширина по модулям: 4,5 модуля (9 мм каждый) - занимает 40,5 мм места на DIN-рейке.
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды.
• Рабочий температурный диапазон: от –60 C до +40 C - работает в холодных условиях, включая неотапливаемые помещения.
• Наличие нейтрали: да - имеет контакт для подключения нулевого проводника (хотя сам он не защищается автоматом).
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения.
• Категория перенапряжения: IV - предназначено для установки на входе электроустановок, где возможны самые высокие импульсы.
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ.

Совместимость и монтаж

Автоматический выключатель модульный 80А 20кА C MD125 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защелкнуть корпус на рейке - никаких болтов или креплений не требует. Подключение проводов осуществляется через винтовые зажимы на передней панели. Максимальное сечение жил - 25 мм2, рекомендуется использовать многожильные или одножильные медные провода. Нейтральный проводник подключается отдельно, так как он не проходит через механизм расцепления. Убедитесь, что расстояние между фазными выводами соответствует требованиям безопасности вашего щита.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 60947-2 для автоматических выключателей низкого напряжения. Категория перенапряжения IV и класс защиты IP20 обеспечивают соответствие требованиям для установки в распределительных устройствах. Применение в системах с уровнем загрязнения 3 подтверждает возможность работы в условиях повышенной запылённости (например, на заводах, в мастерских).

Преимущества

• Высокая отключающая способность (20 кА) - гарантирует безопасность даже при серьёзных аварийных ситуациях.
• Характеристика “C” - идеально сочетается с типичными промышленными нагрузками, снижает ложные срабатывания при пуске двигателей.
• Широкий диапазон температур - можно устанавливать в неотапливаемых щитовых, на улице (в закрытых корпусах) или в холодильных камерах.
• Поддержка нейтрального проводника - удобно для схем с необходимостью подключения N-проводника без отключения.
• Компактная форма (4,5 модуля) - экономит место в щите при компоновке нескольких аппаратов.

Ограничения применения

• Не предназначен для защиты однофазных цепей - используется исключительно в трёхфазных системах.
• IP20 не обеспечивает защиту от влаги и пыли - нельзя устанавливать в открытых или сырых местах без дополнительного корпуса.
• Не подходит для нагрузок с очень высокими пусковыми токами (например, большие компрессоры или сварочные аппараты); для них лучше выбрать характеристику D.
• Нейтральный проводник не защищён автоматом - его отключение зависит от внешнего аппарата или ручного управления.
• Запрещено применять при напряжении выше 400 В - риск пробоя изоляции и выхода из строя.

Примеры использования

• Защита трёхфазного двигателя 55 кВт на конвейере в пищевой промышленности.
• Вводной автомат в распределительном щите торгового центра с нагрузкой до 80 А на каждую фазу.
• Щитовая на производстве с несколькими станками, работающими от 380 В.
• Электроснабжение системы вентиляции в логистическом терминале.

Практические советы

• Выбирая автоматический выключатель модульный 80А 20кА C MD125, проверьте, чтобы суммарная нагрузка всех подключенных устройств не превышала 80 А на фазу.
• При монтаже затягивайте винты зажимов усилием 1,5–2 Нм - недостаточно или слишком сильно может повредить контакты.
• Если в вашем щите есть несколько таких аппаратов, соблюдайте интервал между ними - минимум 10 мм для лучшего теплоотвода.
• Для условий с частыми перегрузками рассмотрите использование теплового реле дополнительно - автомат MD125 не регулируется.
• Артикул md125-3c80 легко найти в каталогах DKC и YON - используйте его при заказе запчастей или аналогов.
