Выключатель автоматический модульный MD63 YON 3P 6А C 10кА YON (группа DKC) MD63-3C6-10

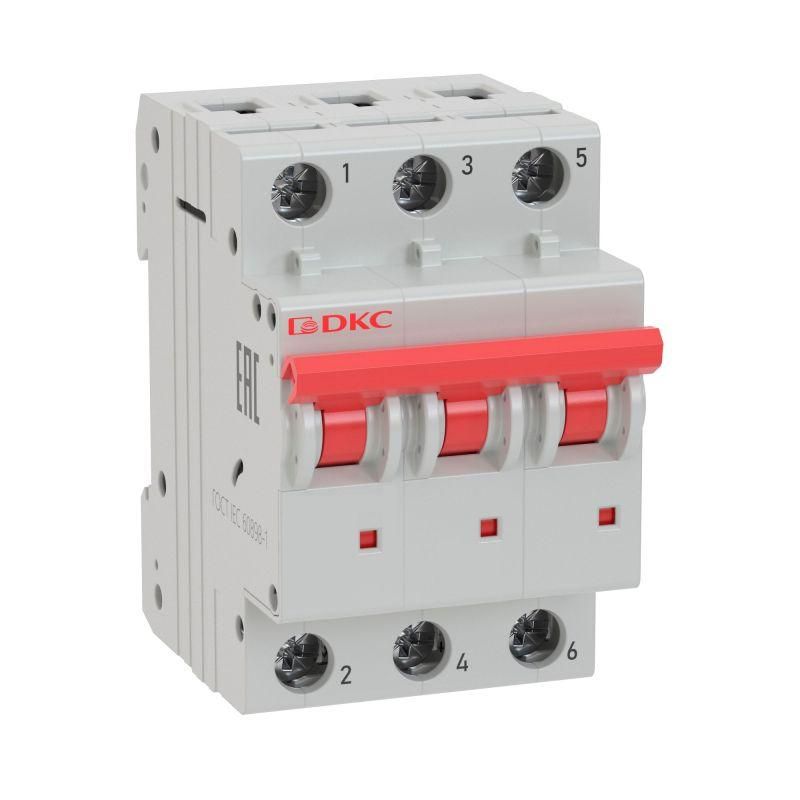

Автоматический выключатель DKC MD63 - трёхполюсный модульный аппарат на 6 А с характеристикой C и отключающей способностью 10 кА - предназначен для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в щитах жилых, промышленных и коммерческих объектов.

Назначение и область применения

Выключатель DKC MD63 защищает электрические сети напряжением до 400 В переменного тока частотой 50 Гц. Он обеспечивает безопасную работу цепей при длительной нагрузке и аварийных ситуациях - таких как перегрев проводов или короткое замыкание. Также позволяет вручную включать и отключать питание оборудования. Применяется в распределительных щитах для защиты групповых линий: освещения, розеток, насосов, маломощных двигателей, конвейеров и другого оборудования с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер
• Характеристика расцепления: C - оптимальна для устройств с умеренным пусковым током (например, светильники, насосы, компрессоры); срабатывает при токе 5–10 крат от номинала
• Номинальное напряжение: 400 В - работает в сетях до 400 В переменного тока
• Способ монтажа: на DIN-рейку шириной 35 мм
• Занимает 3 модуля DIN - требует места 54 мм по ширине
• Степень защиты IP20 - предохраняет от прикосновений к токоведущим частям, но не защищён от пыли и воды
• Сечение подключаемого провода: до 25 мм2 - подходит для медных проводов большого сечения
• Рабочая температура: от –60 C до +40 C - допускает эксплуатацию в холодных помещениях и на открытых площадках при условии герметичного корпуса
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Категория перенапряжения: IV - рассчитан на использование в местах с высокими рисками перенапряжений (например, на входе в здание)
• Класс токоограничения: 3 - быстродействующий, снижает энергию короткого замыкания
• Поддерживает коммутацию нейтрали - можно отключать нулевой провод совместно с фазами

Совместимость и монтаж

Выключатель DKC MD63 устанавливается на стандартную DIN-рейку типа 35 мм. Для монтажа требуется свободное место глубиной 75 мм внутри шкафа. Устройство имеет механический интерфейс для подключения дополнительных модулей: независимого расцепителя и вспомогательных контактов. Эти элементы не входят в базовую комплектацию и должны быть закуплены отдельно. Подключение проводов осуществляется через винтовые зажимы - рекомендуется использовать наконечники для многожильных проводов. Перед первым включением проверьте надёжность затяжки клемм.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60947-2. Обеспечивает класс защиты от поражения током IP20, что исключает случайное прикосновение к токоведущим частям. Категория перенапряжения IV и класс токоограничения 3 повышают уровень безопасности в условиях нестабильной сети. Работает в среде со степенью загрязнения 3 - допускает наличие пыли и слабой влаги, характерной для производственных помещений.

Преимущества

• Универсальная характеристика C - хорошо сочетает чувствительность к перегрузкам и отказ от ложных срабатываний при пуске оборудования
• Высокая отключающая способность (10 кА) - подходит для сетей с высокой потенциальной мощностью КЗ
• Поддержка коммутации нейтрали - удобно для систем, где необходимо полностью отключать цепь
• Широкий диапазон рабочих температур - возможна установка в неотапливаемых помещениях
• Модульная конструкция - легко расширяема за счёт дополнительных модулей

Ограничения применения

• Не предназначена для защиты цепей с очень высоким пусковым током (например, крупные двигатели, сварочные аппараты) - для них нужна характеристика D
• Защита IP20 не подходит для влажных, пыльных или уличных условий без дополнительной защиты (корпуса IP54+)
• Не используется в цепях постоянного тока - только переменный ток 50 Гц
• Не рекомендуется для частого ручного включения/выключения более 10 раз в день - это снижает срок службы механизма

Примеры использования

• Щитовая на этаже офисного здания - защита группы розеток и освещения
• Производственный участок - управление и защита трёхфазного насоса или воздушного компрессора
• Энергообъект - входной автомат в распределительном щите здания
• Логистический терминал - защита системы конвейера с несколькими двигателями

Практические советы

• Выбирая автомат DKC MD63, убедитесь, что суммарная нагрузка всех подключённых устройств не превышает 6 А - особенно при работе нескольких приборов одновременно
• При использовании в холодных условиях (ближе к –60 C) проверьте, чтобы внутренняя температура щита не опускалась ниже указанного минимума
• Для увеличения функциональности используйте отдельно заказываемые вспомогательные контакты - они позволяют удалённо контролировать состояние автомата
• Избегайте установки рядом с источниками тепла - перегрев может вызывать ложные срабатывания
• Проверяйте соответствие сечения провода 25 мм2 - слишком толстый провод не войдёт в клеммы, слишком тонкий - не обеспечит достаточную механическую прочность
