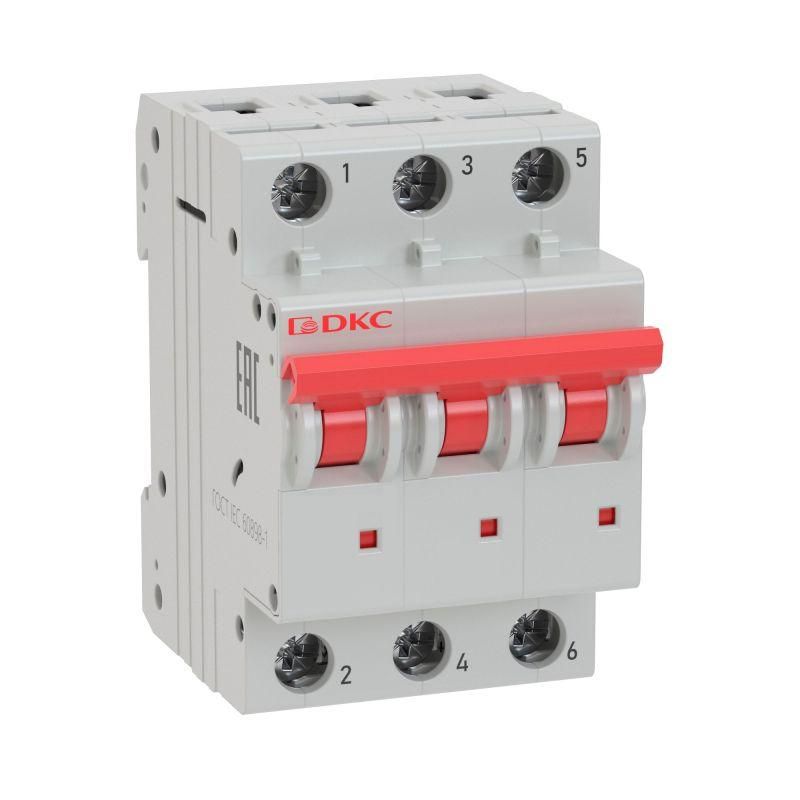

Выключатель автоматический трехполюсный YON MD63-3D40-6 6kA | DKC ДКС

Автоматический выключатель модульный 3 полюса 40 А характеристика D 6 кА MD63 — устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленного и коммерческого оборудования. Бренд DKC и артикул MD63 обеспечивают совместимость со стандартной DIN-рейкой и надежную работу в условиях высоких пусковых токов.

Назначение и область применения

Автоматический выключатель модульный 3 полюса 40 А характеристика D 6 кА MD63 предназначен для защиты трехфазных цепей переменного тока. Отличается характерной кривой отключения D — она позволяет выдерживать кратковременные пусковые токи до 10–20 раз выше номинала, что делает его идеальным для питания двигателей, компрессоров, насосов и другого оборудования с высокими пусковыми нагрузками. Применяется в промышленных щитах, на станках, конвейерах, системах вентиляции и HVAC.

Технические характеристики

• Номинальный ток: 40 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В AC
• Номинальная отключающая способность: 6 кА — способен безопасно отключить цепь при токе короткого замыкания до 6000 А
• Характеристика срабатывания: D — задержка срабатывания при высоких пусковых токах
• Частота: 50 Гц
• Степень защиты IP20 — защищён от прикосновений к токоведущим частям, но не герметичен
• Класс токоограничения: 3 — быстрое гашение дуги, снижающее тепловую нагрузку на провода
• Категория перенапряжения: IV — рассчитан на использование в местах с высоким уровнем переходных перенапряжений (например, на входе в здание)
• Рабочая температура: от –60 °C до +40 °C — работает даже в холодных помещениях
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения
• Поперечное сечение проводника: до 25 мм² — подходит для медных жил большого сечения
• Количество модулей: 3 — занимает три стандартных модуля на DIN-рейке
• Глубина монтажа: 75 мм — требует достаточного места внутри шкафа
• С коммутируемым нейтральным проводником: да — можно отключать ноль одновременно с фазами

Совместимость и монтаж

Автоматический выключатель модульный 3 полюса 40 А характеристика D 6 кА MD63 монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путём защёлкивания — никаких болтов или инструментов не требуется. Для подключения используются винтовые зажимы, допускающие провода сечением до 25 мм². Обеспечивает плотный контакт даже при многожильных проводах. Монтаж возможен в любом положении, но рекомендуется вертикальное расположение для оптимального теплоотвода. Устройство совместимо с другими элементами серии MCB от DKC.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC/EN 60898-1 и IEC/EN 60947-2. Класс токоограничения 3 обеспечивает быстрое гашение дуги, снижая риск возгорания. Категория перенапряжения IV гарантирует устойчивость к импульсным перенапряжениям, типичным для сетей с высокой степенью загрязнения (класс 3). Наличие коммутируемого нулевого проводника повышает безопасность при обслуживании — полностью размыкает цепь.

Преимущества

• Высокая отключающая способность (6 кА) — подходит для мощных объектов с большой токовой нагрузкой
• Кривая D — исключает ложные срабатывания при запуске двигателей
• Широкий диапазон рабочих температур — надёжно работает в неотапливаемых помещениях и на улице (при условии защиты корпуса)
• Поддержка больших сечений проводов (до 25 мм²) — удобно для силовых линий
• Коммутируемый ноль — повышает уровень безопасности при ремонте

Ограничения применения

• Не предназначена для постоянной работы при температурах ниже –60 °C — возможно изменение механических свойств материалов
• Защита IP20 не предохраняет от попадания воды, пыли или влаги — нельзя использовать вне закрытых щитов
• Не подходит для защиты осветительных цепей или чувствительной электроники — кривая D слишком “мягкая” для таких задач
• Требуется минимум 75 мм глубины в шкафу — не подходит для компактных щитов малого формата

Примеры использования

• Щит управления трёхфазным станком с асинхронным двигателем
• Защита воздушного компрессора на заводе
• Распределительный щит системы кондиционирования воздуха
• Линия питания насосной группы в канализационном коллекторе
• Цепь питания промышленного нагревателя с высоким пусковым током

Практические советы

• Выбирая автоматический выключатель модульный 3 полюса 40 А характеристика D 6 кА MD63, проверьте соответствие сечения кабеля — используйте провода не более 25 мм²
• При установке в щите соблюдайте минимальную глубину 75 мм — иначе затруднится доступ к зажимам
• Избегайте установки рядом с источниками тепла — перегрев снижает срок службы
• Для систем с частыми пусками (более 10 раз в час) регулярно проверяйте контакты на окисление
• Если нужна защита от перенапряжений — параллельно установите УЗИП; этот автомат не является защитой от скачков напряжения
• Артикул MD63 и бренд DKC имеют одинаковые технические параметры в сериях YON и DKC — взаимозаменяемы
