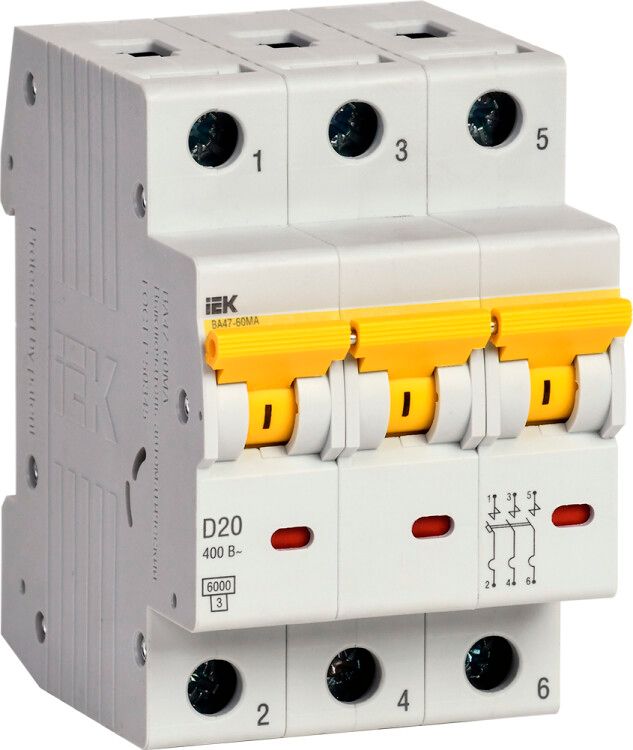

Выключатель автоматический трехполюсный ВА47-60МА без тепл. расцеп. 3P 20А 6кА D | MVA33-3-020-D IEK

Автоматический выключатель ВА47-60МА без теплового расцепителя 20А 6кА от IEK предназначен для защиты электрических цепей от короткого замыкания. Этот аппарат используется там, где требуется быстрое отключение при аварии, а защита от перегрузки обеспечивается другими устройствами. Артикул mva33-3-020-d соответствует модели из серии KARAT.

Назначение и область применения

Автоматический выключатель ВА47-60МА без теплового расцепителя работает исключительно против короткого замыкания. Он не реагирует на длительную перегрузку - эту функцию выполняют другие элементы системы, например, тепловые реле или контакторы. Подходит для установки в распределительных щитах, вводно-распределительных устройствах и распределительных панелях. Часто применяется в системах аварийной вентиляции, пожаротушения и других критически важных контурах, где надёжность отключения при КЗ выше приоритета, чем защита от перегрева.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выдерживает автомат без срабатывания (только при условии наличия внешней защиты от перегрузки)
• Количество полюсов: 3 - защищает три фазы одновременно
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети переменного тока до 400 В
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: D - предназначена для нагрузок с высокими пусковыми токами (например, двигатели, трансформаторы)
• Тип тока: переменный (AC), частота 50 Гц
• Степень защиты IP20 - защита от прикосновений к токоведущим частям и от предметов больше 12,5 мм; не защищён от пыли и воды
• Рабочая температура: от –40 C до +50 C - допускает эксплуатацию в суровых условиях
• Модульная ширина: 3 модуля - занимает 54 мм на DIN-рейке
• Срок службы: 15 лет - при соблюдении режимов эксплуатации

Совместимость и монтаж

Устанавливается на стандартную DIN-рейку шириной 35 мм. Совместим со всеми типами щитов, поддерживающими монтаж по норме IEC 60898. Для подключения используются винтовые зажимы - рекомендуется затягивать моментом 0,8–1,0 Нм. Не требует специальных инструментов. Устройство можно комбинировать с другими модулями серии KARAT: контактными устройствами, УЗО, реле времени. Обязательно убедитесь, что внешняя система защиты (например, тепловое реле) настроена на нужный порог перегрузки - сам выключатель её не имеет.

Безопасность и стандарты

Соответствует требованиям ГОСТ Р 50345 и международному стандарту IEC 60898-1. Сертифицирован для использования в промышленных и коммерческих сетях. Отличается повышенной механической прочностью корпуса и надёжным механизмом отключения. Не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Высокая отключающая способность (6 кА) обеспечивает безопасность даже при серьёзных КЗ
• Характеристика D позволяет использовать с оборудованием, имеющим большие пусковые токи - например, насосами, вентиляторами, компрессорами
• Широкий диапазон рабочих температур делает возможным применение в холодных помещениях и на открытых площадках
• Модульная конструкция упрощает сборку щита и замену при необходимости
• Поддержка дополнительной комплектации - возможность установить Aux-контакты, расцепители, сигнализаторы положения

Ограничения применения

• Не подходит для защиты от перегрузок - обязательно используйте совместно с тепловым реле или другим средством защиты по току
• IP20 не защищает от пыли и влаги - нельзя устанавливать во влажных, пыльных или наружных условиях без дополнительной защиты (корпус IP54/IP65)
• Не предназначен для частого включения/выключения - рассчитан на эксплуатационные отключения не более 1000 раз за срок жизни
• Не следует применять в цепях постоянного тока - только для AC 50 Гц

Примеры использования

• Защита трёхфазного двигателя вентиляционной установки в подземном паркинге - тепловую защиту обеспечивает реле перегрузки, а автомат отключает при КЗ
• Линия питания пожарного насоса в жилом комплексе - гарантирует немедленное отключение при пробое изоляции
• Распределительная панель на производстве с тяжёлыми станками - сочетание с термореле даёт двойную защиту

Практические советы

• Выбирая этот автомат, проверьте, чтобы на вашем участке уже предусмотрена защита от перегрузки - иначе он будет бесполезен
• При монтаже в щите учитывайте посадочные размеры: 3 модуля = 54 мм. Оставьте минимум 10 мм свободного места вокруг для теплоотвода
• Для сложных систем используйте дополнительные аксессуары: Aux-контакты для сигнализации срабатывания, или расцепители удалённого управления
• Не путайте с аналогичными моделями с тепловым расцепителем - ВА47-60МА без него не сработает при долгой перегрузке, даже если ток 25 А
• Проверяйте соответствие артикула mva33-3-020-d при заказе - серия KARAT имеет множество вариаций, отличающихся только наличием тепловой защиты
