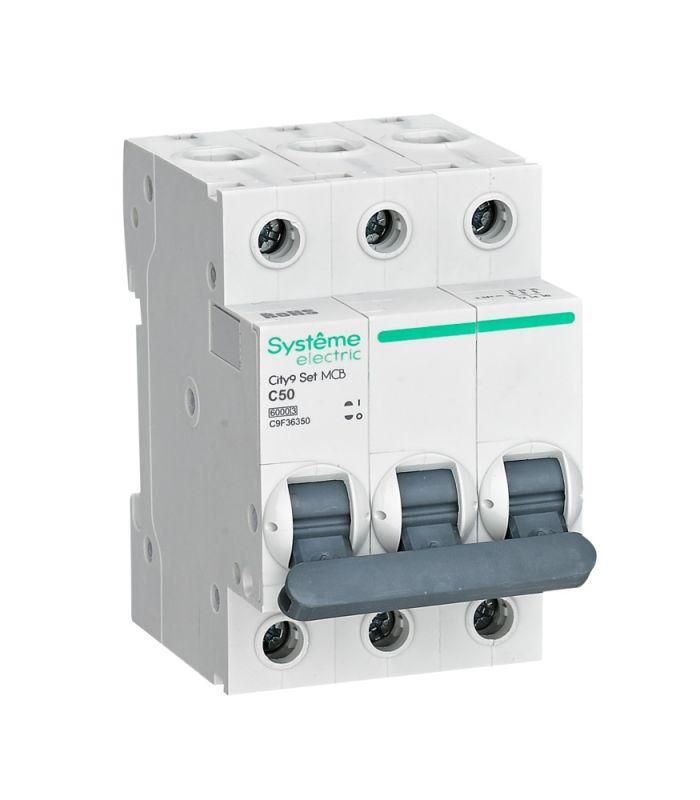

Выключатель автоматический трёхполюсный 50A C 6kA City9 | C9F36350 |Systeme Electric APC

Автоматический выключатель City9 c9f350 - трёхполюсный аппарат на 50 А с характеристикой C и отключающей способностью 6 кА, предназначенный для защиты электрических цепей переменного тока 380–400 В от перегрузок и коротких замыканий. Выполнен в компактном корпусе с монтажом на DIN-рейку, соответствует требованиям безопасности и надёжности серийной продукции Systeme Electric.

Назначение и область применения

City9 c9f350 используется для защиты силовых цепей в распределительных щитах жилых, офисных и промышленных объектах. Подходит для питания оборудования с умеренно индуктивными нагрузками: насосы, вентиляторы, конвейеры, освещение, системы управления. Применяется там, где требуется надёжная защита от длительных перегрузок и импульсных КЗ, особенно в условиях с высокой частотой включения-выключения.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 50 А
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, оптимальна для двигателей и осветительных нагрузок
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Номинальное напряжение: 380 В (рабочее), 440 В (изоляционное)
• Род тока: переменный (AC), частота 50–60 Гц
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, не предназначен для влаги и пыли
• Модульная ширина: 3 модуля (54 мм)
• Глубина монтажа: 45 мм - требует достаточного места внутри шита
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, повышает безопасность
• Момент затяжки клемм: 2,5 Нм - необходимо соблюдать при подключении проводов
• Гарантия: 36 месяцев

Совместимость и монтаж

City9 c9f350 монтируется на стандартную DIN-рейку типа TS35. Ширина 3 модуля позволяет установить его в любом типовом щите с достаточным свободным местом. Для подключения используются медные однопроволочные или многожильные провода сечением до 25 мм2. Клеммы рассчитаны на фиксацию без зазора - важно не перетягивать и не допускать оголения изоляции. Монтаж возможен только в вертикальном положении, как указано производителем.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 60947-2. Соответствует директиве RoHS 2.0 - не содержит опасных веществ. Корпус выполнен из ударопрочного самозагасающего пластика, что предотвращает распространение пламени. Безопасные клеммы исключают контакт с токоведущими частями даже при случайном прикосновении к боковой поверхности.

Преимущества

• Механизм мгновенной коммутации обеспечивает быстрое отключение при КЗ - меньше теплового воздействия на проводку
• Клеммы с защитным кожухом - минимизируют риск поражения током и окисления контактов
• Монолитная лицевая панель - прочнее, чем сборные модели, не деформируется при температурных колебаниях
• 6 металлических заклёпок - увеличивают механическую жесткость корпуса, снижают риск деформации при монтаже
• Гарантия 3 года - подтверждает качество сборки и материалов

Ограничения применения

• Не применяется в помещениях с повышенной влажностью, пылью или агрессивной средой - степень защиты IP20 недостаточна
• Не рекомендован для постоянной работы при токе выше 50 А - возможен преждевременный износ механизма
• Не подходит для цепей постоянного тока - только для AC 50–60 Гц
• Требуется точное соблюдение момента затяжки 2,5 Нм - слабый контакт вызывает нагрев, перетяжка - повреждение клеммы
• Не предназначен для установки вне щита или в открытых условиях

Примеры использования

• Защита группы мощных станков на производстве (ток 40–48 А)
• Щитовая защита конвейерной линии с двигателями 11–15 кВт
• Распределительный щит торгового центра - питание светильников и систем вентиляции
• Подъёмник или насосная станция с пуском под нагрузкой

Практические советы

• Выбирая City9 c9f350, проверьте глубину щита - 45 мм требуют минимум 60 мм внутреннего пространства
• Используйте кабели сечением 10–25 мм2; более тонкий провод - риск перегрева, более толстый - не войдёт в клемму
• При группировке нескольких автоматов оставляйте зазор 5–10 мм между ними для лучшего теплоотвода
• Проверяйте момент затяжки клемм динамометрической отвёрткой - экономия времени на монтаже не стоит риска возгорания
• Для обслуживания - используйте только инструмент с изолированными ручками, так как устройство не имеет внешней защиты от прикосновений
