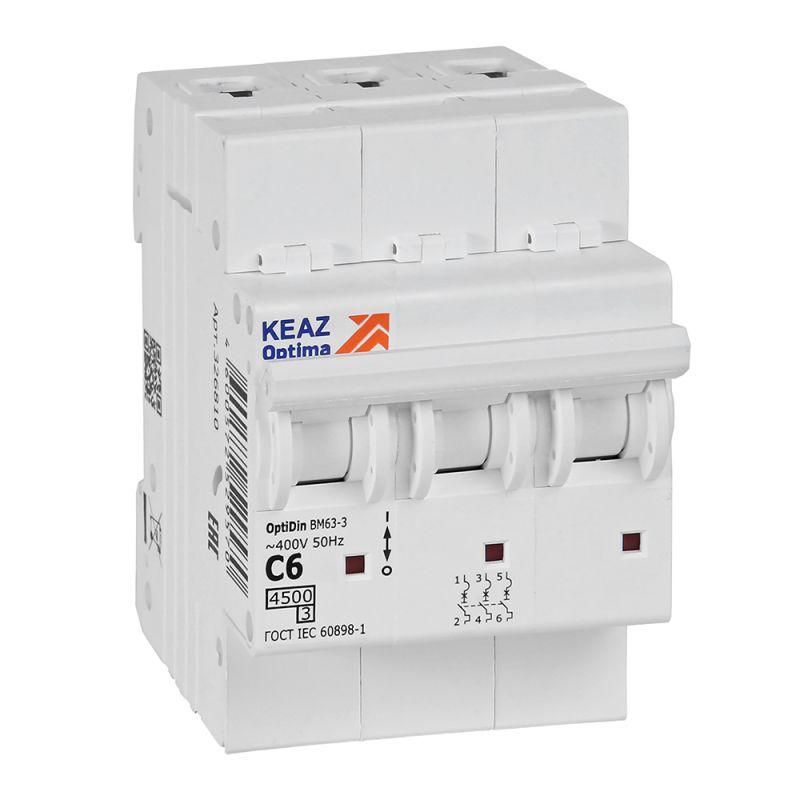

Выключатель автоматический трехполюсный 6А C 4,5кА AC OptiDin BM63-3C6-4,5-УХЛ3 - 326810 КЭАЗ

Автоматический выключатель модульный трехполюсный 6А C 4,5кА AC BM63-3C6-4,5-УХЛ3 от КЭАЗ Optima предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и распределительных щитах. Этот прибор сочетает надежную коммутацию, широкий температурный диапазон и совместимость со стандартными DIN-рейками.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 6А C 4,5кА AC BM63-3C6-4,5-УХЛ3 защищает трёхфазные цепи напряжением до 400 В, частотой 50 Гц. Он используется в распределительных, квартирных и этажных щитах жилых зданий, а также в малых промышленных объектах - например, для питания насосов, вентиляторов, групп розеток или освещения. Подходит для оперативных включений и отключений до 30 раз в сутки.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Характеристика срабатывания: C - реагирует на перегрузки и КЗ с задержкой, подходящая для нагрузок с пусковыми токами (например, двигатели, люминесцентные светильники)
• Номинальное напряжение: 400 В - работает в сетях 380/220 В
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку 35 мм
• Сечение провода: 1–25 мм2 - поддерживает медные и алюминиевые провода указанного сечения
• Модульная ширина: 3 модуля - занимает 54 мм по ширине (стандарт 18 мм на модуль)
• Глубина монтажа: 75 мм - требует свободного места в щите сзади
• Рабочая температура: от –70 C до +60 C - подходит для холодных помещений и теплых шкафов
• Степень защиты IP20 - защищен от прикосновения пальцами, но не от пыли и воды
• Класс токоограничения: 3 - обеспечивает быстрое снижение тока КЗ, повышая безопасность оборудования
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения
• Категория перенапряжения: IV - рассчитан на установку в местах с высокими переходными процессами (вводы, распределительные щиты)
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и умеренной влажности

Совместимость и монтаж

Автоматический выключатель модульный BM63-3C6-4,5-УХЛ3 устанавливается на DIN-рейку типа 35 мм. Для правильного монтажа используйте плоскогубцы или специальный инструмент - фиксаторы должны плотно защелкнуться. Провода подключаются в верхние и нижние клеммы, сечением от 1 до 25 мм2. Убедитесь, что проводник хорошо затянут - слабый контакт вызывает нагрев. Выключатель совместим с другими устройствами серии OptiDin BM63 и BM125, позволяет собирать щиты с единым дизайном и функционалом.

Безопасность и стандарты

BM63-3C6-4,5-УХЛ3 соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Применяет класс токоограничения 3, что снижает энергию КЗ и защищает кабели и оборудование. Номинальное напряжение изоляции 400 В и категория перенапряжения IV обеспечивают надежность даже при резких скачках в сети. Сертифицирован для работы в условиях степени загрязнения 2 - типично для жилых и офисных помещений.

Преимущества

• Высокая отключающая способность 4,5 кА - достаточна для большинства жилых и коммунальных объектов
• Широкий диапазон рабочих температур - можно использовать в неотапливаемых помещениях, на балконах, в подвалах
• Класс токоограничения 3 - минимизирует риск возгорания при КЗ
• Поддержка проводов до 25 мм2 - удобно для мощных линий
• Совместимость с сериями OptiDin BM63/BM125 - легко расширять щит без изменения форм-фактора

Ограничения применения

• Не предназначен для постоянных частых включений более 30 раз в сутки - это сокращает срок службы контактов
• Защита IP20 исключает использование во влажных, пыльных или открытых помещениях - нельзя устанавливать на улице или в сырых подвалах без корпуса
• Характеристика C не подходит для чувствительных электронных устройств (например, серверов, медицинского оборудования) - там нужна характеристика B
• Не рекомендован для цепей с постоянным током - только для переменного тока 50 Гц

Примеры использования

• Защита трёхфазного конвейера в гараже или мастерской
• Щит на этаже многоквартирного дома - питание группы розеток и освещения
• Вводной автомат в квартире с трёхфазным вводом
• Щиток на даче для защиты насоса, освещения и розеток
• Распределительный щит в административном здании

Практические советы

• Выбирая автомат, проверьте, чтобы номинальный ток нагрузки был меньше 6 А - лучше оставлять запас 10–20%
• Избегайте установки рядом с источниками тепла - перегрев влияет на точность срабатывания
• При сборке щита используйте перемычки того же производителя - они гарантированно совпадают по форме и глубине
• Для систем с частыми пусками (электромоторы) убедитесь, что характеристика C подходит - если двигатель часто отказывается запускаться, возможно, нужна характеристика D
• Проверяйте посадочные размеры перед закупкой: глубина 75 мм требует достаточного пространства в щите
• Автоматический выключатель модульный BM63-3C6-4,5-УХЛ3 имеет маркировку УХЛ3 - значит, он рассчитан на умеренный климат, но не на экстремальные холода ниже –70 C
