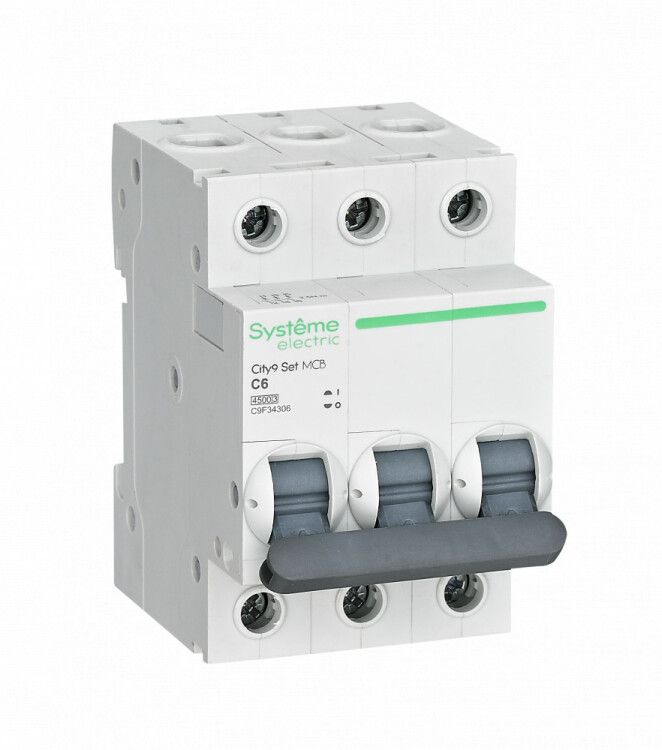

Выключатель автоматический трёхполюсный 6А С 4.5kA City9 | C9F34306 Systeme Electric APC

Автоматический выключатель модульный трехполюсный 6А С 4.5кА 400В от бренда Systeme Electric (артикул c9f34306) предназначен для защиты трёхфазных цепей от перегрузок и коротких замыканий. Относится к серии City9 SET и устанавливается на DIN-рейку в распределительных щитах.

Назначение и область применения

Этот автомат защищает электрооборудование от повреждений при превышении допустимой нагрузки или возникновении аварийного тока. Подходит для использования в промышленных и коммерческих объектах: станках, насосах, системах вентиляции, конвейерах и других устройствах с трёхфазным питанием 400 В. Часто применяется в щитах управления, где требуется надёжная и компактная защита.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальное напряжение: 400 В - рабочее напряжение сети; изоляция рассчитана до 440 В;
• Отключающая способность: 4,5 кА - максимальный ток КЗ, который устройство может безопасно отключить;
• Характеристика срабатывания: C - реагирует на токи в диапазоне 5–10 крат от номинала, подходит для нагрузок с умеренным пуском (например, двигатели, освещение);
• Род тока: переменный (AC), частота 50–60 Гц;
• Ширина: 3 модуля (54 мм) - занимает место на DIN-рейке;
• Глубина монтажа: 45 мм - требует соответствующего места внутри щита;
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищена от пыли и воды;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на сеть;
• Степень загрязнения: 2 - предназначено для установки в помещениях с умеренным уровнем запыления и влажности.

Совместимость и монтаж

Устройство совместимо со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтаж осуществляется путём защёлкивания на рейку - никаких болтов или инструментов не требуется. Для подключения используются зажимы с клеммами, которые обеспечивают плотный контакт с жилами сечением до 2,5 мм2 (медные). Обратите внимание: кабель должен быть зачищен точно на 8–10 мм, чтобы избежать плохого контакта. Автоматический выключатель модульный 6А С 4.5кА 400В не имеет функции дистанционного управления - управление только механическое рычагом.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC/EN 60947-2. Конструкция выполнена с учётом требований безопасности: ударопрочный пластиковый корпус и 6 металлических заклёпок увеличивают прочность, а безопасные клеммы исключают риск случайного касания токоведущих элементов. Наличие механизма «мгновенной коммутации» гарантирует быстрое отключение даже при высоких токах, минимизируя риск возгорания.

Преимущества

• Компактный размер (3 модуля) позволяет экономить место в щитах;
• Надёжная защита благодаря классу токоограничения 3 и отключающей способности 4,5 кА;
• Удобный визуальный индикатор положения (переключатель чётко показывает «ON/OFF»);
• Защита клемм от неквалифицированного вмешательства - кабель не может попасть внутрь корпуса;
• Серия City9 SET известна долговечностью и стабильной работой в условиях повышенной вибрации.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли;
• Не рекомендован для цепей с очень высоким пусковым током (например, крупные асинхронные двигатели без мягкого пуска) - лучше использовать характеристику D;
• Не поддерживает подключение кабелей сечением более 2,5 мм2 - превышение может вызвать нагрев и выход из строя;
• Не имеет функции дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО.

Примеры использования

• Щит управления станком с трёхфазным двигателем мощностью до 1,5 кВт;
• Распределительный щит торгового центра для питания групп розеток и света;
• Линии питания конвейеров, воздушных завес, насосных станций;
• Объекты с сетью 380/220 В, где требуется защита всех трёх фаз одним устройством.

Практические советы

• Выбирая автоматический выключатель модульный 6А С 4.5кА 400В, проверьте соответствие номинального тока нагрузке - не стоит ставить 6 А на оборудование с потреблением выше 5 А;
• При сборке щита соблюдайте минимальную глубину 45 мм - недостаток места затруднит работу рычага;
• Подключайте только медные жилы - алюминий не рекомендуется из-за риска окисления и потери контакта;
• Если в цепи есть частотники или импульсные источники питания, убедитесь, что они не создают искажённых форм тока - это может влиять на точность срабатывания;
• Для комплексной защиты используйте этот автомат вместе с УЗО - он сам не защищает от утечек тока на землю.
