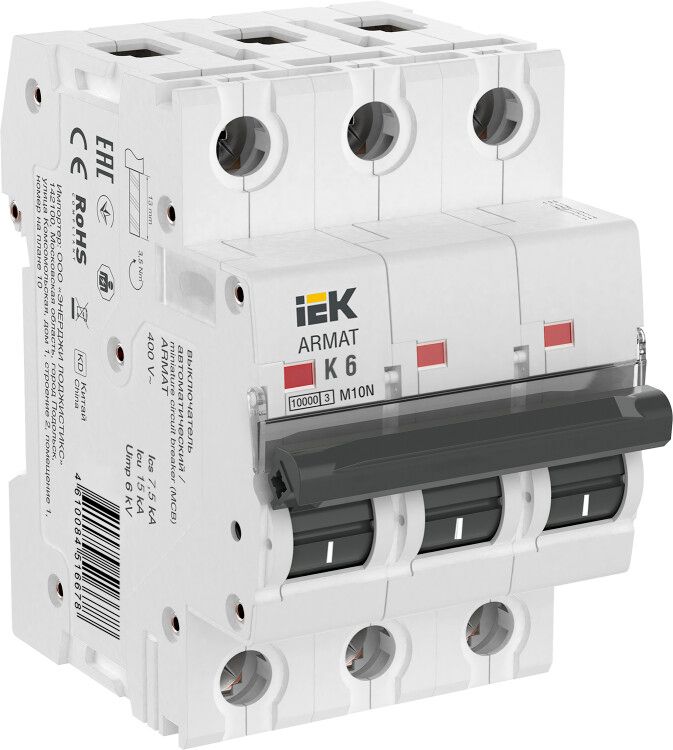

Выключатель автоматический трёхполюсный M10N 3P K 6А 10кА ARMAT | AR-M10N-3-K006 IEK

Автоматический выключатель трехполюсный модульный M10N K 6А 10кА от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат серии ARMAT подходит для установки в щитах промышленных и энергетических объектов, обеспечивая надежную работу при номинальном токе 6 А и напряжении до 400 В.

Назначение и область применения

Автоматический выключатель трехполюсный модульный M10N K 6А 10кА защищает распределительные и групповые цепи переменного тока с высокими пусковыми токами. Подходит для использования в вводно-распределительных устройствах (ВРУ), силовых щитах, на производствах, в насосных станциях, на конвейерах и других объектах с индуктивными нагрузками - например, двигателями, трансформаторами, сварочным оборудованием.

Технические характеристики

• Номинальный ток: 6 А
• Номинальное напряжение: 400 В AC
• Количество полюсов: 3
• Номинальная отключающая способность: 7,5 кА
• Характеристика срабатывания: K - для защиты цепей с высокими пусковыми токами (например, двигателей)
• Номинальное напряжение изоляции: 500 В
• Ширина по модулям: 3 модуля (54 мм)
• Подключение проводов: 1–25 мм2 (медные жилы)
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Рабочий температурный диапазон: от –5 C до +40 C
• Частота: 50 Гц
• С коммутируемым нейтральным проводником: да - позволяет отключать ноль совместно с фазами
• Срок службы: 15 лет

Совместимость и монтаж

Автоматический выключатель M10N K 6А 10кА устанавливается на DIN-рейку 35 мм, как все изделия серии ARMAT. Совместим со стандартными щитами и клеммами, используемыми в промышленных распределительных устройствах. Клеммы рассчитаны на многожильные и одножильные провода сечением от 1 до 25 мм2 - зажимы обеспечивают плотный контакт без необходимости предварительной опрессовки. Установка возможна в вертикальном положении; горизонтальная установка допускается, но требует проверки условий теплоотвода.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2. Серия ARMAT прошла сертификацию на соответствие требованиям безопасности и долговечности. Характеристика K гарантирует селективное срабатывание - устройство не отключится при кратковременных пусковых токах, что снижает риск ложных срабатываний.

Преимущества

• Усиленная дугогасительная камера - повышает срок службы и безопасность при отключениях больших токов
• Независимый механизм расцепления - обеспечивает точное срабатывание даже при слабом контакте
• Прочный корпус - устойчив к механическим воздействиям и вибрациям
• Коммутируемый нейтральный проводник - удобен для систем TN-S и TT, где требуется полное отключение цепи
• Совместимость с другими изделиями серии ARMAT - легко формировать комплексную защиту

Ограничения применения

• Не применяется в условиях с температурой ниже –5 C или выше +40 C - возможны отказы в работе
• IP20 не обеспечивает защиту от пыли и влаги - запрещено использование во влажных помещениях, на улице или в пыльных цехах без дополнительной герметизации
• Номинальная отключающая способность 7,5 кА - недостаточна для сетей с высокой мощностью КЗ (более 8–10 кА); перед выбором необходимо рассчитать ток короткого замыкания на входе
• Не предназначен для частого ручного включения/выключения - предназначен для аварийной защиты, а не для оперативного управления

Примеры использования

• Защита трёхфазного электродвигателя 4 кВт на конвейере
• Групповой автомат в ВРУ производственного цеха
• Щит питания насосной группы с пускателями
• Распределительный щит на складском комплексе с мощными осветительными установками

Практические советы

• Выбирая автоматический выключатель M10N K 6А 10кА, убедитесь, что расчетный ток короткого замыкания в вашей сети не превышает 7,5 кА - иначе выбирайте модель с более высокой отключающей способностью
• При использовании с двигателями учтите, что характеристика K специально адаптирована под их пусковые токи - она лучше, чем C или D, для таких задач
• Проверьте посадочные размеры: ширина 3 модуля (54 мм) должна точно подходить под место в щите
• Для длительной работы в условиях вибраций закрепите щит и используйте антивибрационные прокладки
• Дополнительная комплектация (блокировки, AUX-контакты, расцепители) доступна - планируйте её заранее при заказе
