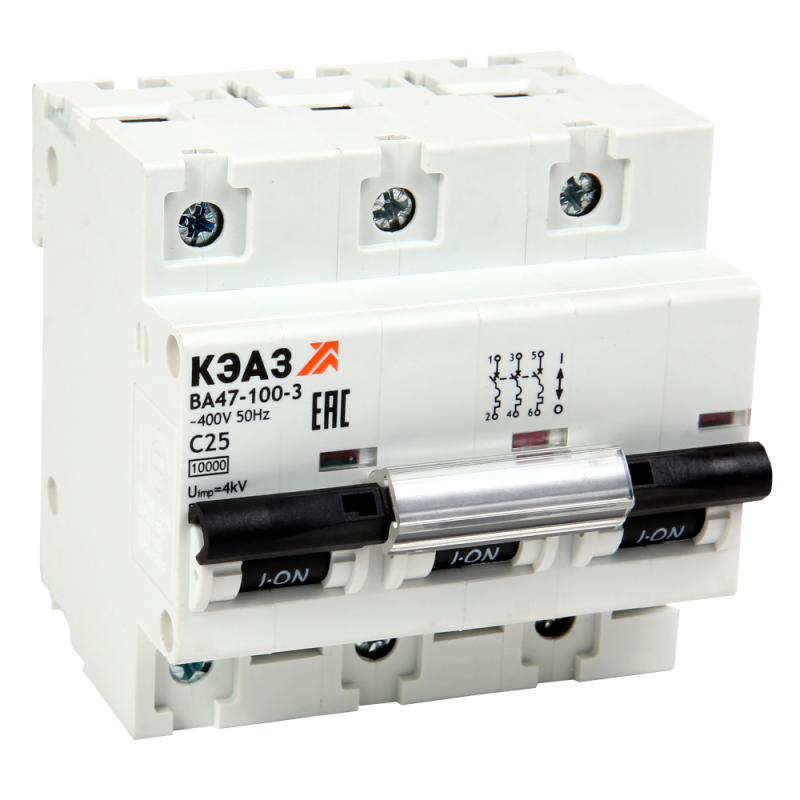

Выключатель автоматический модульный 3п B 125А 10кА ВА47-100-3B125-УХЛ3 КЭАЗ 318716

Автоматический выключатель ВА47-100-3B125-УХЛ3 от КЭАЗ - трёхполюсный устройство для защиты электрических цепей от перегрузок и коротких замыканий при рабочем токе до 125 А. Подходит для установки на DIN-рейку в распределительных щитах промышленных и бытовых объектов, особенно там, где важна надёжность при ограниченном бюджете.

Назначение и область применения

Выключатель ВА47-100-3B125-УХЛ3 предназначен для защиты электрических сетей напряжением до 400 В переменного тока частотой 50 Гц. Он обеспечивает безопасную работу цепей за счёт автоматического отключения при превышении допустимого тока (перегрузка) или возникновении короткого замыкания. Также позволяет выполнять ручные включения и отключения нагрузки.

Используется в распределительных щитах промышленного оборудования, конвейеров, насосных станций, систем вентиляции, а также в бытовых и коммерческих зданиях - там, где требуется надёжная защита мощных потребителей.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Номинальное напряжение: 400 В - максимальное рабочее напряжение сети, для которой предназначен выключатель.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальная отключающая способность: 10 кА - максимальный ток короткого замыкания, который выключатель может безопасно прервать.
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам; подходит для нагрузок с плавным пуском (например, освещение, нагреватели, малые двигатели).
• Сечение провода: 2,5–35 мм2 - подходящий диапазон площади поперечного сечения подключаемых медных проводов.
• Модульная ширина: 4,5 модуля - занимает 4,5 стандартных модулей на DIN-рейке (1 модуль = 17,5 мм).
• Глубина монтажа: 71 мм - минимальная глубина щита, необходимая для полноценной установки.
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм, но не защищён от пыли и воды.
• Рабочая температура: от –60 C до +40 C - подходит для холодных помещений и улиц (при условии герметизации щита).
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая тепловую энергию в цепи.
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, например, от грозовых разрядов.
• Частота: 50 Гц - рассчитан на стандартную сеть в России и странах СНГ.
• Категория перенапряжения: IV - применяется в местах с наибольшими рисками перенапряжений (вводные точки, распределительные щиты).
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной проводимости (например, от конденсата).

Совместимость и монтаж

Выключатель ВА47-100-3B125-УХЛ3 монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Установка осуществляется путём защёлкивания задней части корпуса на рейку. Для подключения используются винтовые зажимы, доступные после снятия крышки.

Подключение проводов: сечение от 2,5 до 35 мм2. Не рекомендуется использовать многожильные провода без наконечников - они могут деформироваться при затяжке. Для проводов большего сечения (более 35 мм2) требуется другой тип автомата.

Необходимо соблюдать свободное пространство вокруг устройства: минимум 10 мм с боков и сверху для теплоотвода. Монтаж возможен в вертикальном положении - горизонтальный запрещён.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC 60947-2 и российскому ГОСТ Р 50030.2. Произведён в соответствии с сертификатами КЭАЗ, что гарантирует соответствие безопасности и долговечности.

Класс токоограничения 3 и номинальная отключающая способность 10 кА обеспечивают защиту кабеля и оборудования даже при серьёзных аварийных ситуациях.

Преимущества

• Надёжное срабатывание при перегрузках благодаря точной характеристике B.
• Высокая отключающая способность (10 кА) - подходит для сложных сетей с большим потенциалом КЗ.
• Широкий диапазон рабочих температур - можно применять в неотапливаемых помещениях и на улице внутри закрытых щитов.
• Экономичное решение: часть серии “Бюджетный модуль” - оптимальный выбор при жестких финансовых ограничениях без потери основной функциональности.
• Простота монтажа и обслуживания: стандартный формат, легко заменяемый.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 требует установки в закрытых щитах.
• Не подходит для защиты цепей с высокими пусковыми токами (например, крупные асинхронные двигатели) - для них нужна характеристика C или D.
• Не используется в цепях постоянного тока (DC) - только для переменного тока 50 Гц.
• Не имеет возможности дистанционного управления - только ручное включение/отключение.
• Не совместим с автоматическими системами удалённого контроля без внешних модулей (не предусмотрена возможность установки дополнительных контактов в базовой комплектации).

Примеры использования

• Защита вводного автомата в щите многоэтажного дома с группами розеток и освещения.
• Щит управления конвейерной линией на заводе - защита трёхфазного двигателя мощностью до 50 кВт.
• Распределительный щит на складском комплексе - защита системы отопления и вентиляции.
• Объекты с низким бюджетом на оборудование: школы, детские сады, административные здания.

Практические советы

• Выбирая ВА47-100-3B125-УХЛ3, проверьте, чтобы суммарная нагрузка всех подключенных цепей не превышала 125 А - иначе будет частое отключение.
• При использовании в холодных условиях (ниже 0 C) убедитесь, что щит не продувается ветром - это может вызвать конденсацию и повредить контакт.
• Для удобства обслуживания оставляйте место рядом с выключателем - он занимает 4,5 модуля, и рядом должны быть свободные места для других устройств.
• Если планируете подключать провода сечением менее 6 мм2 - используйте наконечники НШВИ, чтобы избежать плохого контакта.
• Проверяйте маркировку перед установкой: ВА47-100-3B125-УХЛ3 - именно этот артикул соответствует характеристикам 125 А, B, 10 кА, УХЛ3. Не путайте с аналогами от других производителей.
