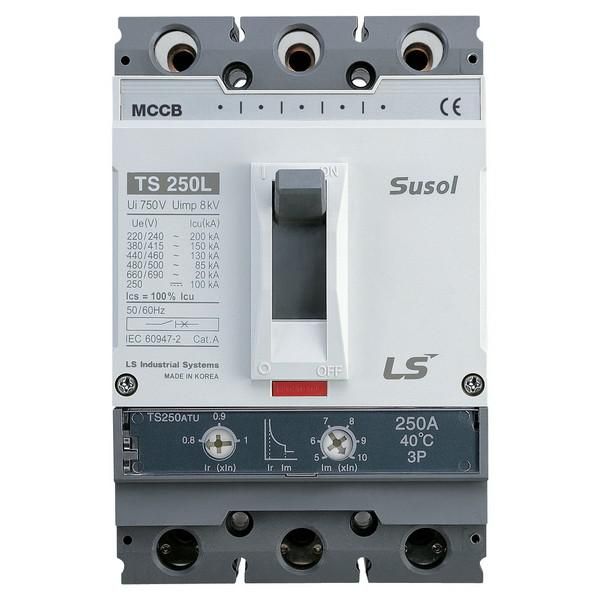

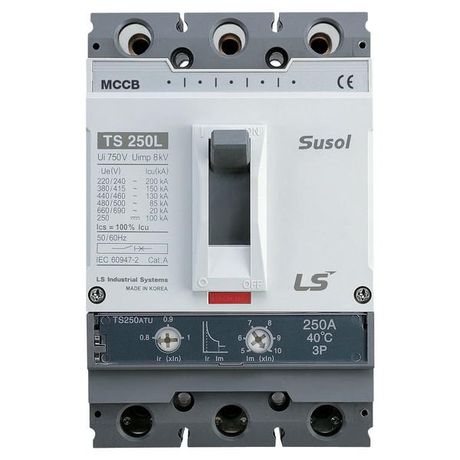

Автоматический выключатель TS250N (50kA) FMU 125A 3P3T | 0105020700 Lsis

Автоматический выключатель 125А 3P3T 50kA TS250N FMU от LS Electric предназначен для защиты электрических сетей от перегрузок и коротких замыканий. Этот трёхполюсный аппарат в литом корпусе обеспечивает надёжную работу в распределительных системах с напряжением до 690 В и применяется там, где требуется высокая отключающая способность - 50 кА. Артикулы 0105020700 и 105020700 соответствуют одной модели.

Назначение и область применения

Автоматический выключатель 125А 3P3T 50kA TS250N FMU используется для защиты силовых цепей переменного и постоянного тока от сверхтоков - как длительных перегрузок, так и аварийных коротких замыканий. Применяется в распределительных щитах промышленных объектов: на входе оборудования, в цепях двигателей, конвейеров, насосов и других устройств с высокими пусковыми токами. Подходит для установки в стационарных электроустановках с частотой 50 Гц и напряжением до 690 В.

Технические характеристики

• Номинальный ток: 125 А - максимальный ток, который выключатель может проводить постоянно без срабатывания.
• Число полюсов: 3 - защищает все три фазы одновременно.
• Отключающая способность: 50 кА - способность безопасно прервать максимальный ток короткого замыкания.
• Напряжение: 690 В AC/DC - допустимый уровень напряжения в цепи.
• Тип расцепителя: термомагнитный - сочетание теплового (для перегрузок) и электромагнитного (для КЗ) механизмов.
• Настройка защиты от перегрузки: диапазон 100–125 А - можно выставить порог срабатывания в пределах этого интервала.
• Уставка магнитного расцепителя: 10In - сработает при токе в 10 раз выше номинала (1250 А).
• Род тока: переменный и постоянный (AC/DC) - работает в обоих режимах.
• Степень защиты: IP30 - защита от предметов больше 2,5 мм, но не от воды и пыли.
• Температурный диапазон: от –40 C до +40 C - эксплуатация в холодных и умеренных условиях.
• Указатель расцепления: да - визуальный индикатор показывает причину отключения (перегрузка или КЗ).
• Способ монтажа: на монтажную плату - закрепляется болтами прямо на металлической пластине, не требует DIN-рейки.

Совместимость и монтаж

Автоматический выключатель 125А 3P3T 50kA TS250N FMU рассчитан на монтаж на специальную металлическую платформу - не совместим с DIN-рейками. Для установки нужны отверстия под крепёжные болты, соответствующие габаритам аппарата. Убедитесь, что площадка жесткая и имеет достаточные заземляющие контакты. Монтаж выполняется только при отключенном питании. Подключение кабелей осуществляется через верхние и нижние клеммы - соблюдайте момент затяжки, указанный в документации производителя.

Безопасность и стандарты

Автоматический выключатель 125А 3P3T 50kA TS250N FMU соответствует международным требованиям безопасности для аппаратов класса IEC 60947-2. Обеспечивает изоляцию и механическую прочность, необходимые для работы в промышленных условиях. Наличие указателя расцепления повышает безопасность обслуживания - позволяет быстро определить причину отключения без дополнительных тестов.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для мощных распределительных сетей с риском больших КЗ.
• Регулируемая тепловая защита - возможность точной настройки под нагрузку оборудования.
• Поддержка переменного и постоянного тока - универсальное применение в различных типах цепей.
• Жёсткий литой корпус - повышенная механическая стойкость и долговечность.
• Визуальный индикатор состояния - снижает время диагностики отказов.

Ограничения применения

• Не предназначен для частых операций включения/выключения - только для нечастого ручного управления.
• Защита IP30 исключает использование во влажных, пыльных или открытых помещениях - требует установки внутри закрытого шкафа.
• Отсутствие возможности монтажа на DIN-рейку - ограниченная совместимость со стандартными щитами.
• Температурный диапазон до +40 C - не рекомендован для установки в нагреваемых зонах (например, рядом с печами или трансформаторами).

Примеры использования

• Главный ввод в распределительный щит промышленного цеха.
• Защита питания трехфазного двигателя мощностью до 80 кВт.
• Щит управления конвейерной линией с несколькими приводами.
• Цепь постоянного тока в системах зарядки аккумуляторов или преобразователях частоты.

Практические советы

• При настройке теплового расцепителя выбирайте значение ближе к реальной рабочей нагрузке - например, 110 А вместо максимума 125 А - чтобы повысить чувствительность к перегрузкам.
• Обязательно проверьте посадочные отверстия перед монтажом - они должны точно совпадать с размерами корпуса выключателя.
• Не используйте этот аппарат в качестве основного рубильника - он не рассчитан на частые коммутации.
• При работе в условиях низких температур (ближе к –40 C) убедитесь, что кабельные соединения не становятся хрупкими после остывания.
• При замене - всегда проверяйте соответствие артикулов 0105020700 и 105020700, поскольку они идентичны по функциям.
