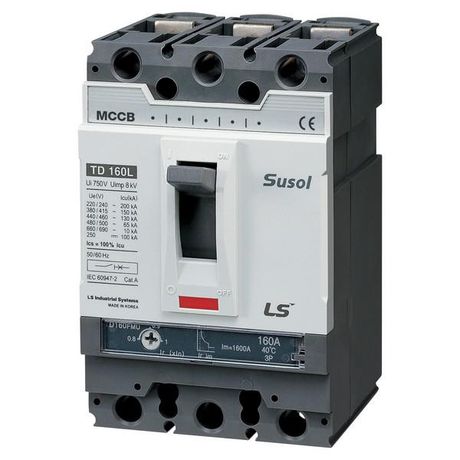

Автоматический выключатель TD160N (50kA) FTU 125A 3P3T | 102006400 Lsis

Автоматический выключатель TD160N FTU от LS Electric - это трёхполюсный аппарат с номинальным током 125 А и отключающей способностью 50 кА, предназначенный для защиты распределительных сетей переменного и постоянного тока. Устройство выполнено в литом корпусе, рассчитано на стационарную установку на монтажную плату и обеспечивает надёжную работу в широком диапазоне температур.

Назначение и область применения

Автоматический выключатель TD160N FTU используется для защиты электрических цепей от перегрузок и коротких замыканий в распределительных сетях напряжением до 690 В. Подходит для промышленных объектов, где требуется высокая коммутационная устойчивость - например, в щитах управления станков, конвейеров, систем освещения и силовых панелях. Применяется как в AC, так и в DC-сетях.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 125 А
• Номинальная отключающая способность: 50 кА (при переменном токе)
• Номинальное напряжение: 690 В
• Род тока: переменный (AC) и постоянный (DC)
• Тип расцепителя: электромагнитный + тепловой
• Уставка срабатывания магнитного расцепителя: 10 × In (1250 А)
• Степень защиты: IP30 (защита от доступа пальцев и твёрдых предметов, но не от воды)
• Категория применения: A (для защиты оборудования, не требует быстрого отключения при КЗ)
• Способ монтажа: на монтажную плату (фиксация болтами)
• Диапазон рабочих температур: от –40 C до +40 C
• Механическая износостойкость: 25 000 циклов включения/выключения
• Коммутационная износостойкость: 10 000 циклов при номинальном токе
• Наличие указателя расцепления: да (визуальное определение причины отключения)
• Привод: ручной (не автономный, не дистанционный)

Совместимость и монтаж

TD160N FTU предназначен для монтажа на специализированную монтажную плату - не подходит для DIN-рейки. Для установки необходимы отверстия под крепёж, соответствующие габаритам аппарата. Обязательно соблюдайте рекомендованное усилие затяжки болтов, чтобы избежать повреждения контактов. Убедитесь, что площадка жестко закреплена, и исключены вибрации, которые могут вызвать самопроизвольное отключение. Монтаж допускается только при отключенном питании.

Безопасность и стандарты

Автоматический выключатель TD160N FTU соответствует требованиям международных стандартов IEC 60947-2 для выключателей в литом корпусе. Категория применения A означает, что устройство защищает оборудование, а не проводку - для защиты кабелей следует использовать устройства категории B. Наличие указателя расцепления позволяет оперативно диагностировать причину отключения - перегрузка или КЗ - без вскрытия корпуса.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для мощных промышленных сетей с большими токами КЗ
• Широкий диапазон рабочих температур - работает в холодных помещениях и на открытых площадках при минусовых температурах
• Поддержка как переменного, так и постоянного тока - универсальность для сложных систем
• Долгий срок службы благодаря высокой механической и коммутационной износостойкости
• Чёткий визуальный индикатор расцепления снижает время ремонта

Ограничения применения

• Не предназначен для установки на DIN-рейку - требует фиксацию на монтажной плате
• Степень защиты IP30 не обеспечивает защиту от влаги - нельзя применять во влажных средах, на улице или в местах возможного брызгов
• Фиксированная уставка магнитного расцепителя (10In) - невозможно изменить порог срабатывания при КЗ
• Отсутствие дистанционного управления - управление только вручную
• Не подходит для защиты кабельных линий (категория A); для этого нужны устройства категории B

Примеры использования

• Главный входной автомат в распределительном щите промышленного цеха
• Защита силового контура частотного преобразователя
• Щит управления крупным конвейером с высокими пусковыми токами
• Цепи постоянного тока в системах зарядки аккумуляторов (до 690 В DC)

Практические советы

• При выборе учитывайте посадочные размеры - монтажная плата должна точно совпадать с габаритами TD160N FTU
• Избегайте установки рядом с источниками тепла выше +40 C - это снизит срок службы
• Проверьте соответствие сечения кабелей номинальному току 125 А - недостаточное сечение вызовет перегрев
• При использовании в DC-сетях учтите, что отключающая способность может отличаться от заявленной 50 кА - сверьтесь с документацией LS Electric
• Регулярно проверяйте указатель расцепления - если он не возвращается в положение “OFF” после восстановления питания, возможно повреждение механизма
