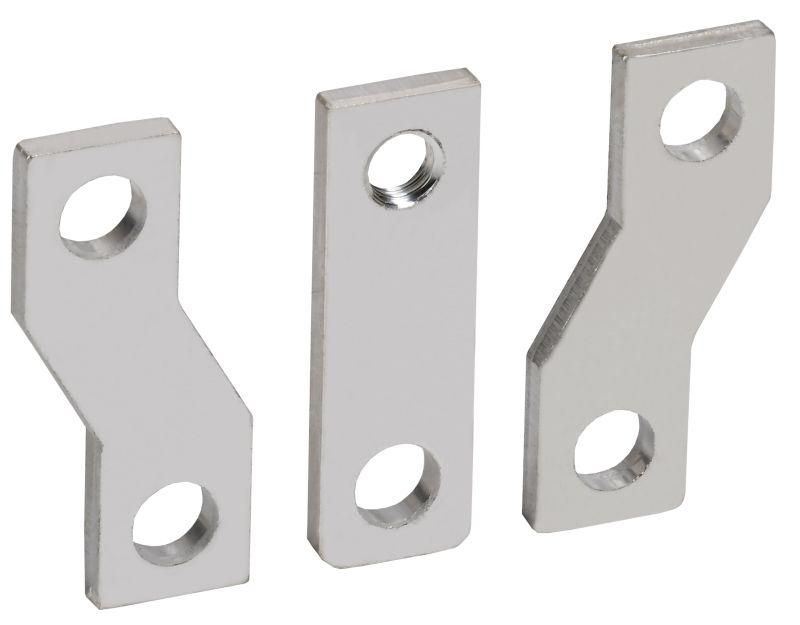

Расширитель выводов РВм-125 (РВм-32) MASTER (3шт/компл) - SVA10D-RV-02 IEK

Расширитель выводов РВм-125 (РВм-32) MASTER от IEK - устройство для безопасного и удобного подключения кабелей и шин к автоматическим выключателям в литом корпусе, особенно когда требуется увеличить расстояние между выводами или соединить несколько проводников на одном контакте.

Назначение и область применения

Расширитель выводов РВм-125 (РВм-32) MASTER предназначен для использования с автоматическими выключателями серии MASTER от IEK. Он позволяет организовать надёжный контакт между силовыми кабелями, шинопроводами и выходными зажимами выключателей. Увеличивает физическое расстояние между выводами, что упрощает монтаж в плотных щитах и снижает риск замыканий. Подходит для установки в распределительных щитах промышленных объектов, жилых домах и коммерческих помещениях.

Технические характеристики

• Совместим с автоматическими выключателями серии MASTER от IEK
• Обеспечивает подключение нескольких проводников к одному выводу выключателя
• Выполнен из высоконагревостойкого диэлектрического материала
• Не имеет собственных токовых параметров - работает в пределах номинала подключаемого автомата
• Может использоваться с выключателями с выводами типа РВм-125 и РВм-32

Совместимость и монтаж

Расширитель выводов РВм-125 (РВм-32) MASTER крепится напрямую к выводам автоматических выключателей серии MASTER. Для установки необходимо:

• Отключить питание и убедиться в отсутствии напряжения
• Снять защитную крышку выключателя, если она есть
• Закрепить расширитель на выводах до затяжки кабельных зажимов
• Подключить провода через зажимы расширителя - допускается многожильный и одножильный провод подходящего сечения
• Убедиться, что все проводники плотно зафиксированы, без перекосов

Не используйте расширитель с выключателями других серий - совместимость гарантирована только с моделями MASTER.

Преимущества

• Упрощает подключение нескольких кабелей к одному выводу - экономит место в щите
• Позволяет избежать перегрузки зажимов автомата при множестве подключений
• Предотвращает случайные замыкания за счёт увеличенного межфазного расстояния
• Изготовлен из материалов, соответствующих требованиям к электроизоляции и термической стойкости
• Легко монтируется и демонтируется без инструментов

Ограничения применения

• Не предназначен для работы вне температурного диапазона, указанного для основного автомата
• Не используется с выключателями, не входящими в серию MASTER
• Не рассчитан на самостоятельное коммутирование - только как пассивный переходник
• Не применяется в условиях постоянной вибрации без дополнительной фиксации
• Не следует использовать с проводами большего сечения, чем рекомендовано для конкретного автомата

Примеры использования

• Подключение трёх кабелей питания к одному выходу автомата в распределительном щите цеха
• Создание распределительной шины внутри щита с помощью нескольких расширителей РВм-125 (РВм-32) MASTER
• Монтаж в ограниченном пространстве, где невозможно развести провода на достаточное расстояние
• Аппаратная модернизация старых щитов с автоматами серии MASTER без замены самого выключателя

Практические советы

• Перед монтажом проверьте соответствие сечения провода и номинала автомата - расширитель не изменяет допустимые нагрузки
• Не перетягивайте зажимы - это повреждает контакты и снижает срок службы
• При групповой установке нескольких расширителей обеспечьте минимальный зазор между ними для теплоотвода
• Для частого обслуживания выбирайте модели с цветовой маркировкой - так проще идентифицировать фазы
• РВм-125 (РВм-32) MASTER - компонент системы; всегда используйте его только в паре с оригинальным автоматом IEK MASTER
